博世力士乐直动式比例方向阀结构展示

这款直动式比例方向阀是液压控制系统里的核心控制元件，日常在各类需要精准调控油流方向与流量的工业场景中都能见到它的身影，从常规的机床液压站、橡塑机械的液压回路，到重型装备的伺服液压系统，只要涉及到执行元件的动作方向切换、运行速度无级调节，这类阀件都承担着关键的控制作用。和传统的开关式方向阀不同，它能根据输入电信号的大小，连续成比例地输出对应的阀芯位移量，从而精准控制通过阀口的油液流量与通断方向，让连接在阀口的液压缸、液压马达获得平滑的动作响应，避免开关阀切换时的液压冲击，大幅提升整套液压系统的运行平稳性与控制精度。

从结构设计逻辑来看，这款阀采用底板安装的形式，安装连接尺寸符合通用的标准安装界面，不需要额外设计定制安装板，就能直接适配常规的通径6规格阀块，现场安装替换时的适配性很强。阀芯与阀套的配合间隙经过精密研磨，能在长期带压往复动作下保持稳定的内泄漏控制水平，避免系统出现不必要的压力损失与油温升高问题。阀上集成的位置反馈模块能实时检测阀芯的实际位移，把位置信号回传至外部放大器，形成闭环控制回路，哪怕系统油压出现波动、油液黏度随温度发生变化，也能保证阀芯实际位置和输入控制信号保持对应，不会因为负载扰动出现控制偏差。

在实际功能配置上，这款阀的阀芯机能为常规的4通3位结构，中位状态下各通油口处于封闭状态，能在系统停止给阀供电时，锁止对应执行元件的当前位置，避免负载出现非预期的滑移。阀的电磁铁部分采用可拆卸结构，现场维护时不需要把整个阀从阀块上拆下，就能单独更换电磁铁线圈，大幅缩短设备的停机维护时间。密封件选用耐油耐高温的氟橡胶材质，既能兼容常规的矿物液压油，也能适配部分难燃液压油介质，在不同工况的液压系统中都能保持可靠的密封性能，不会因为长期接触油液出现密封溶胀失效的问题。

从安装边界与尺寸适配角度来说，这款阀的通径规格为6，对应各工作油口的额定流量能覆盖常规中小流量的液压控制回路，单控制边在额定压差下的通流能力能满足多数工业液压执行元件的速度控制需求，进油口与工作油口能承受系统最高工作压力，回油口也能适配常规的回油背压范围。安装时只需要按照阀底面的油口标识对应阀块上的油道，用固定螺栓按照规定扭矩锁紧即可，不需要额外调整内部零件。在实际系统设计中，回油管路需要保持通畅，必要时可以在回油侧加装低压预载阀，给阀的回油侧提供稳定的背压，避免大流量通油时回油侧出现负压产生气蚀，损伤阀芯与阀套的配合面，影响阀的控制精度与使用寿命。

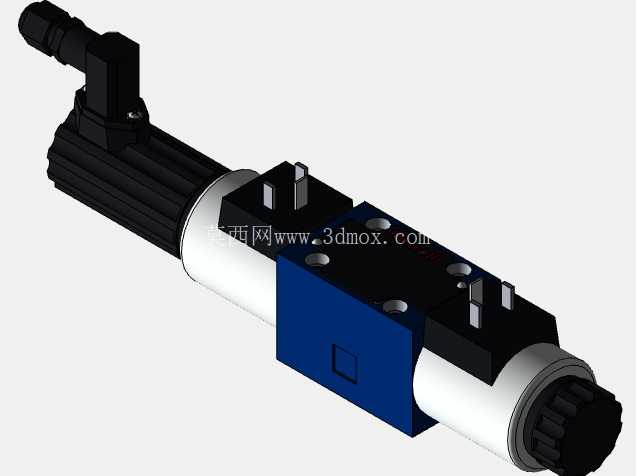

在三维建模层面，这个模型完整还原了阀的外部轮廓、安装孔位尺寸、各接口的位置关系，还有电磁铁、阀体、插头部分的细节结构，不管是做液压站的三维布局设计，还是做液压系统的装配干涉检查，都能直接调用这个模型来完成整体装配，不需要再手动测绘阀的外形尺寸，能大幅缩短液压系统的三维设计周期。建模时对阀体上的安装螺栓孔、油口密封槽位置都做了精准还原，能直接用来核对阀块设计时的油道位置是否匹配，避免实际加工阀块时出现油口错位的问题。
