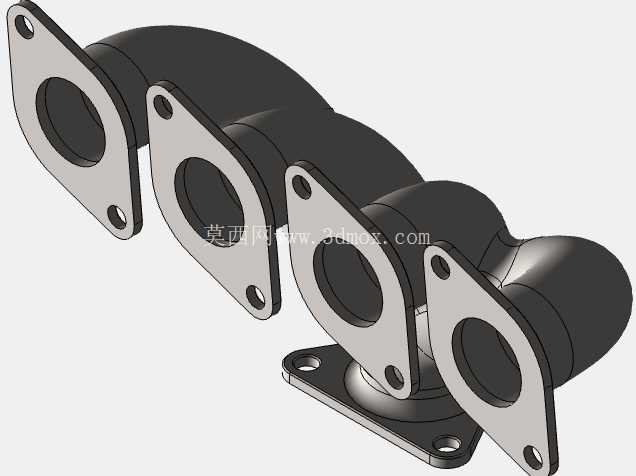

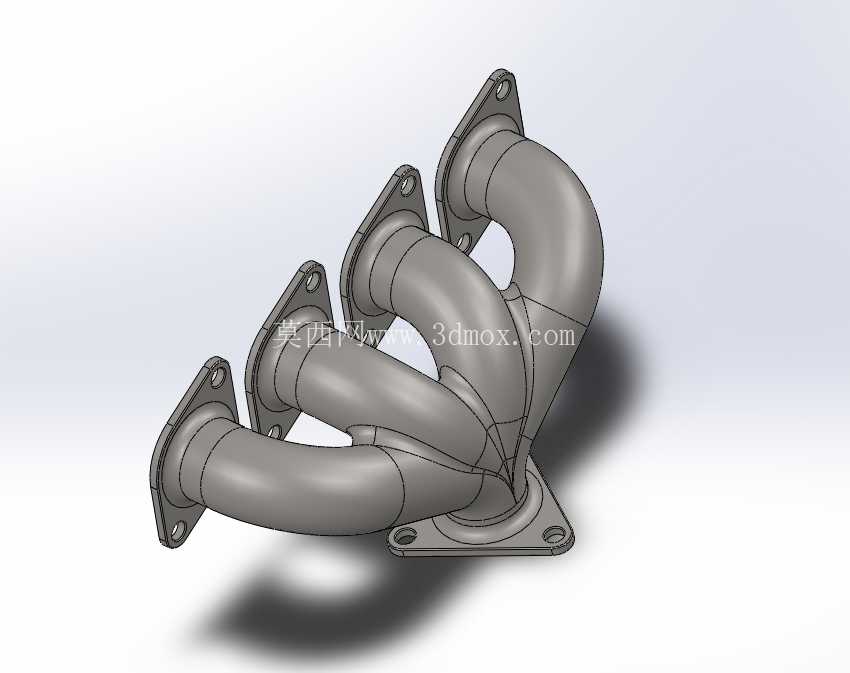

在小排量直列四缸自然吸气发动机的进排气系统开发中,排气歧管的结构合理性直接决定了发动机的排气效率、各缸排气干涉程度以及后续三元催化器的起燃速度,是动力系统外围部件中需要反复校核流场与安装边界的核心零件。这款直列四缸排气歧管采用四合一汇聚式结构,四个进气法兰分别对应直列排布的四个气缸排气口,各支管通过平滑的圆弧过渡逐步汇聚到单一排气出口,最终对接下游的三元催化器总成。
从实际装车场景来看,这类排气歧管多用于1.5L-2.0L排量的横置前驱家用车型,安装位置位于发动机缸盖的排气侧,周边紧邻防火墙、发动机悬置以及冷却系统管路,因此设计阶段需要严格控制各支管的弯曲半径与外轮廓尺寸,避免与周边部件产生运动干涉。四个进气法兰采用统一的螺栓孔布局,每个法兰面设置两个定位安装孔,与缸盖排气口的定位销精准配合,法兰面的平面度需要控制在0.1mm以内,防止高温排气泄漏,同时法兰与支管的连接位置采用加厚过渡结构,抵御发动机启动后冷热交替产生的热应力,避免长期使用后出现焊缝开裂的问题。
设计过程中首先要匹配直列四缸的点火顺序,通常家用车型直列四缸的点火顺序为1-3-4-2,各支管的长度需要经过等长优化,尽可能降低相邻点火气缸的排气脉冲干涉,让各缸排出的废气能够顺畅汇入总管,减少排气背压。这款歧管的支管采用渐变的管径设计,靠近缸盖的进气端管径稍小,维持排气脉冲的流速,提升低速扭矩表现,靠近汇聚端的管径逐步放大,降低高速工况下的排气阻力,兼顾高低转速区间的动力输出特性。支管的弯曲段全部采用大圆弧过渡,避免出现直角弯折导致的气流紊流,减少排气阻力的同时也能降低气流高速冲击管壁产生的排气噪音。
从安装边界来看,四个进气法兰的中心距完全匹配直列四缸缸盖的排气口间距,进气法兰的密封面尺寸略大于缸盖排气口尺寸,保证密封垫片有足够的压紧面积,出口法兰采用方形四孔安装结构,对接三元催化器的进气端,法兰面同样预留了密封垫片的安装槽位。整个歧管的外轮廓需要避让发动机的机油尺管路、点火线圈线束以及空调压缩机的安装支架,因此最外侧支管的弯曲角度经过多轮调整,既保证流道顺畅,又不会超出发动机舱的布置边界。
在实际使用中,排气歧管长期处于800-900℃的高温工作环境,因此结构设计时在各支管的交汇位置设置了圆滑的过渡圆角,避免应力集中,同时支管的壁厚保持均匀,防止厚薄不均导致的受热变形量差异。四个支管的排布采用错落式布局,从缸盖侧延伸出来后逐步向中心汇聚,既缩短了整体的轴向长度,适配横置发动机舱的横向空间限制,也让各支管的长度差控制在合理范围内,平衡各缸的排气阻力。对于售后维修场景来说,这款歧管的安装螺栓全部布置在法兰的外侧,不需要拆解周边其他附件就可以完成拆装,降低了维保的操作难度,法兰面的密封结构采用传统的金属复合垫片,不需要额外的密封胶,更换成本更低。
从建模逻辑来看,这款歧管的建模过程首先需要确定四个进气法兰的空间位置,以缸盖的排气口坐标为基准,绘制各支管的中心路径线,路径线的曲率需要连续,避免出现拐点,之后通过扫掠命令生成各支管的实体,再对交汇位置进行布尔合并与圆角处理,最后添加工艺所需的安装凸台、螺栓孔等结构。建模过程中需要重点核查各支管的壁厚均匀性,以及法兰面与支管连接位置的拔模角度,满足铸造或者冲压焊接的工艺要求,避免出现无法脱模或者焊接死角的问题。
