八工位直流12V电机集成安装固定支架

在多轴联动的小型自动化执行单元、桌面级实验测试台架以及多通道动力输出的专用工装设计中，单电机分散安装往往会带来走线杂乱、安装基准不统一、动力输出端同轴度偏差难校准的问题，这款可同时搭载8台DC12V直流电机的集成安装支架，正是针对这类密集电机排布场景开发的结构件。从实际使用场景来看，这类支架常应用在多辊同步输送的小型料道、多刷头并行的清洁模组、多轴独立控制的小型演示教具，以及需要多路动力输出的汽车零部件检测工装当中，尤其是在汽车冲压线周边的小型辅助上料、分料机构里，这类低压直流电机组的应用十分普遍，统一的安装支架能够大幅缩减现场装配的调试周期。

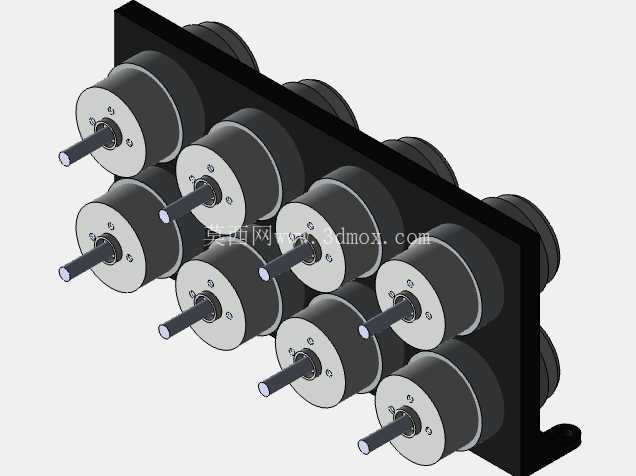

从结构设计思路来看，这款支架采用整体式立式安装板作为承载基体，所有电机的安装定位孔采用同基准一次加工成型的排布逻辑，8台电机分两排错位排布，每排4台，相邻电机的轴向间距经过严格核算，既保证电机本体安装时不会出现空间干涉，也给电机尾部的接线端子、散热间隙预留了足够的操作空间，避免多电机长时间运行时热量聚集导致的性能衰减。支架的安装面与电机输出轴的垂直度公差控制在常规工装的合理范围内，能够保证每台电机输出轴的伸出方向保持平行，减少输出端连接负载时的径向附加力，延长电机输出轴承的使用寿命。支架底部设置了带安装孔的固定支脚，可直接通过螺栓固定在设备基板或者型材架上，不需要额外制作转接板，降低整机的装配复杂度。

从功能特性上看，这款集成支架将8台12V直流电机的安装基准统一，相比零散安装的单电机固定座，能够减少70%以上的装配校准工作量，所有电机的输出端端面处于同一排布平面上，当需要在输出端安装同步轮、辊筒、刷头之类的负载时，很容易保证各负载的工作平面一致性，避免出现偏载、蹭边的问题。支架本体采用板式结构，在电机安装位之间预留了镂空的走线间隙，电机的供电线可以从支架背面统一梳理排布，不会和前端的运动负载产生干涉，整体布线更加整洁，后期维护排查线路时也更加方便。两排错位的排布方式，让每台电机的侧面都留有足够的通风间隙，即使8台电机同时满负载运行，也能保证空气自然流通带走热量，不会出现局部过热的情况。

从安装边界尺寸来看，支架整体的宽度方向刚好容纳4台电机并排安装的总宽度，高度方向覆盖两排电机的总高度加上底部支脚的安装高度，厚度方向只需要预留电机本体的径向尺寸加上支架板本身的厚度即可，整体占用的安装空间十分紧凑，非常适合在空间受限的小型设备内部使用。电机的安装孔位采用标准的直流电机安装孔距设计，适配市面上常见的37mm直径系列12V直流减速电机，不需要对电机进行额外的改装就可以直接固定安装。输出轴的伸出长度统一，当搭配同规格的负载件时，可以实现快速互换，后期某一台电机出现故障时，只需要拆下对应位置的电机即可更换，不需要拆解整个支架结构，维护效率更高。

在实际的结构选型过程中，这类集成电机支架的设计往往需要重点关注几个核心点：首先是安装板的平面度，如果安装板出现翘曲，会导致电机安装后输出轴出现偏角，带载运行时会产生额外的振动和噪音，严重时甚至会导致电机轴弯曲断裂；其次是电机排布的间距，不仅要考虑电机本体的安装空间，还要考虑接线、散热以及后期维护的操作空间，不能为了追求紧凑而忽略实际使用中的可维护性；最后是固定支脚的强度，支架整体承载了8台电机的重量，在设备运行产生振动的情况下，支脚需要有足够的刚性避免出现共振，保证电机组运行的稳定性。这款支架的结构设计刚好平衡了紧凑性、可维护性和刚性需求，能够满足多数小型多电机动力单元的安装使用需求，在对应的工装设计、小型自动化设备开发中可以直接参考套用，减少重复设计的工作量。
