沃尔沃奔达汽车发动机消声排气装置

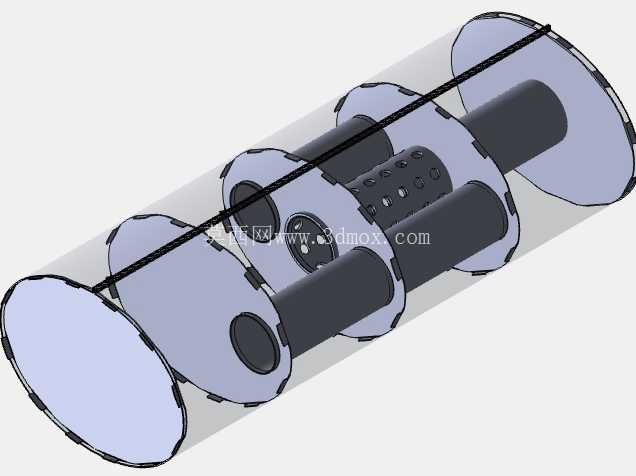

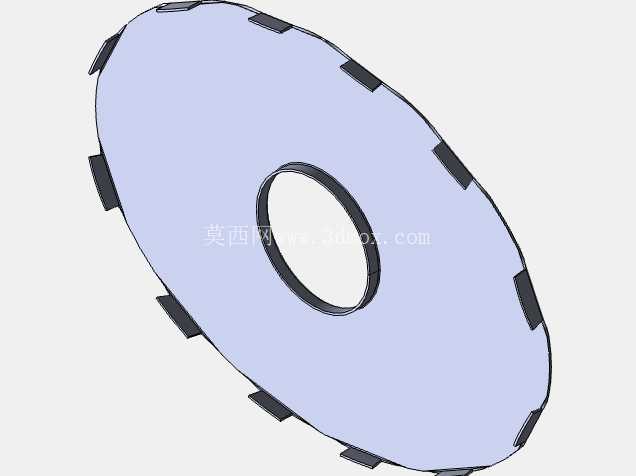

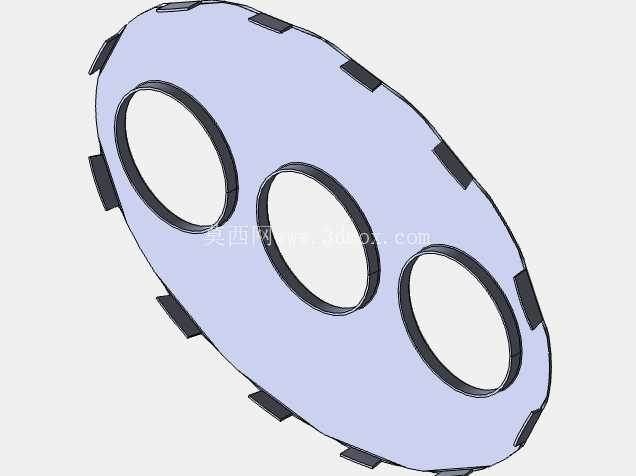

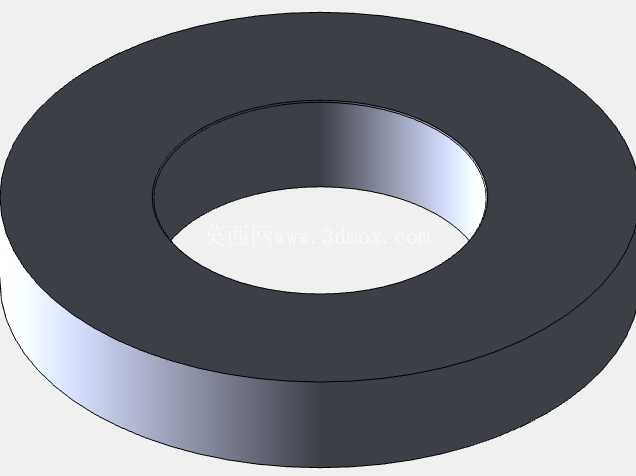

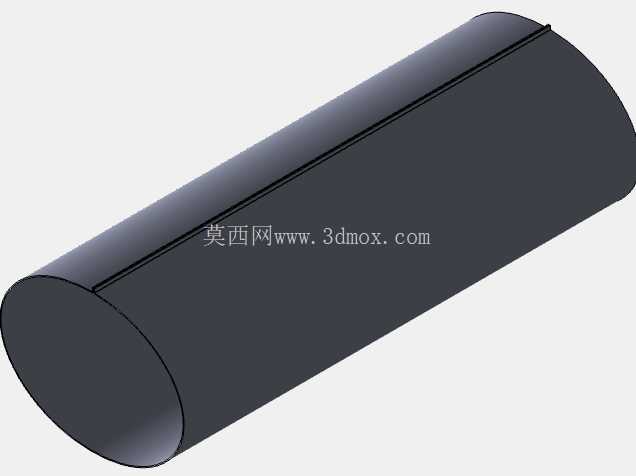

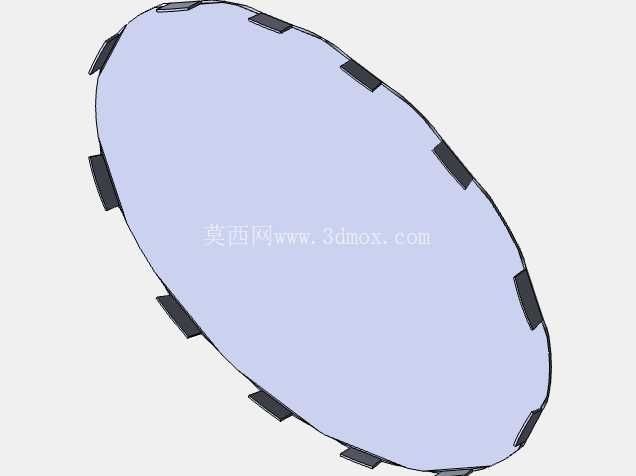

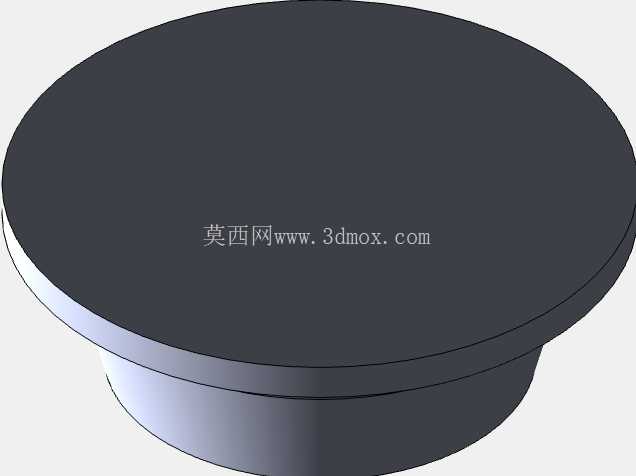

在乘用车辆排气系统的开发环节中，消声器是直接决定整车NVH表现的核心功能部件，这款适配沃尔沃奔达动力单元的静态消声结构，主要针对发动机稳态运行工况下的排气噪声抑制需求设计，日常装车场景覆盖城市通勤、高速巡航等常用发动机工作区间，能够在不明显增加排气背压的前提下，完成不同频段排气噪声的逐级衰减。从结构设计逻辑来看，这款消声器采用多腔室阻抗复合式消声思路，整体为卧式圆柱筒体结构，两端的冲压端盖采用翻边咬合结构与筒体连接，端盖边缘预留的均匀安装凸耳，既可以满足筒体自身的密封压装需求，也能匹配整车底盘排气吊耳的安装点位，安装时需要注意筒体轴线与排气流向的同轴度偏差控制在2°以内，避免排气紊流额外产生再生噪声。筒体内部设置的多层分隔隔板，将整个内腔划分为三个独立的膨胀腔室，不同腔室之间通过不同孔径的穿孔管连通，穿孔的孔径、开孔率以及连通管的插入深度，都是针对目标发动机的排气频谱特征反复迭代确定的——针对低频段的排气脉动噪声，依靠腔室的膨胀扩容效应实现声能衰减，中高频段的气流摩擦噪声则通过穿孔结构的阻尼效应消耗，内部横穿的两根连通管采用错位布置，避免气流直接贯通形成声学短路，同时也能让气流在腔室内的流动路径更长，进一步提升消声效率。从安装边界来看，这款消声器的筒体直径适配主流2.0T排量发动机的排气流量需求，整体长度可以根据底盘布置空间做小幅调整，两端的连接法兰采用标准冲压法兰结构，能够直接与前段三元催化出口、后段尾管进气端对接，安装时法兰面的密封垫片需要选用耐温500℃以上的金属复合垫片，避免长期高温工况下出现排气泄漏。在冲压工艺实现层面，筒体外壳、内部隔板、端盖均采用冷轧钢板冲压成型，板材厚度根据不同部位的受力和振动特性选择，外壳板材厚度略大于内部隔板，既可以保证筒体整体的结构刚度，抑制壳体自身的辐射噪声，也能控制整体重量，避免增加整车簧下质量。实际装车验证过程中，这类多腔室消声器需要重点关注两个设计细节：一是内部隔板与筒体的连接强度，长期受排气脉冲冲击容易出现焊缝开裂，导致消声失效，设计时在隔板边缘增加了冲压定位凸点，装配时先通过凸点与筒体内壁的预定位孔卡接再焊接，能够大幅提升连接可靠性；二是穿孔管的毛刺处理，冲压成型后的穿孔如果残留毛刺，会在高速气流冲刷下产生额外的高频啸叫，因此所有穿孔边缘都需要做倒钝处理。不同于性能车使用的直排消声结构，这款静态消声装置更偏向民用车辆的舒适性调校，在常用转速区间内可以将排气口噪声降低25-30dB，同时将排气背压控制在发动机允许的范围内，不会因为排气阻力过大导致发动机动力输出下降、油耗上升。在三维建模过程中，所有冲压件的折弯圆角、拔模角度都严格遵循冲压工艺规范，避免出现无法脱模或者冲压开裂的特征，内部的气流通道也做了圆滑过渡处理，减少气流急转弯带来的压力损失，端盖上的安装孔位公差按照整车装配的IT7级精度设定，保证现场装配时不需要额外修配就能完成对接。
