液压气动系统用带指示型电磁阀连接插头

在液压站、气动控制回路的现场布线作业里，这类电磁阀插头是阀岛与控制柜之间绕不开的连接部件，但凡涉及到电磁换向阀、比例阀的信号与动力接驳，几乎都能看到这类结构件的身影。不同于普通工业接插件，它的设计核心首先要适配工业现场的复杂工况：车间里的切削液飞溅、气动系统的冷凝水渗漏、设备运行带来的持续振动，都要求接插件在插合后能形成可靠的密封与防松结构，避免出现接触不良、信号误触发甚至短路的问题。

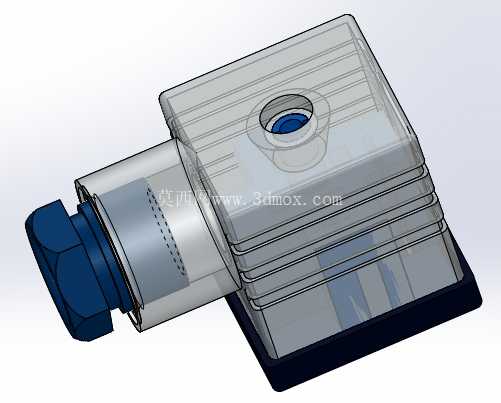

从结构设计逻辑来看，这款插头采用了90°角式布局，这种结构并非随意选择——在阀组密集安装的阀岛区域，直式插头会向外延伸占用过多纵向空间，导致相邻阀件的接线互相干涉，甚至给后期维护拔插留出的操作空间不足，而角式结构将线缆引出方向调整为与阀安装面平行，能大幅压缩接线后的整体外凸尺寸，尤其适合安装空间局促的紧凑型液压站、机床内部气动控制回路这类场景。插头前端的螺纹锁紧结构，是和电磁阀本体上的接线座匹配的，旋合后能让内部插针与阀上的接线端子完全贴合，不会因为设备长期运行的振动出现松脱，相比卡扣式连接，螺纹锁紧的抗振性能在重型设备、工程机械的液压系统上表现更稳定。

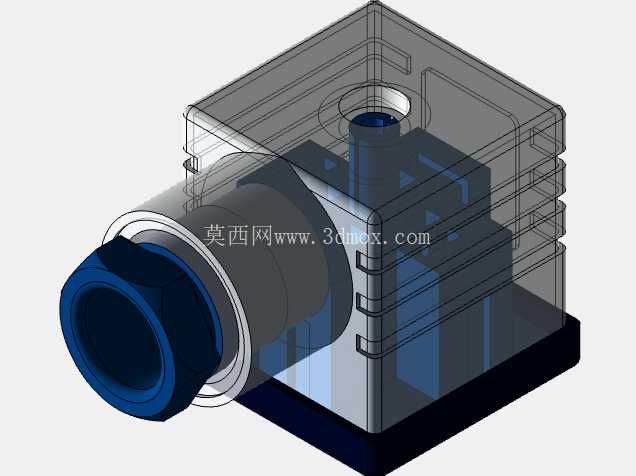

插头的透明上盖设计是很实用的细节，内部预留了指示灯安装位，不同颜色的LED可以对应不同的阀件工作状态：比如通电状态显示、故障报警显示，维护人员在排查回路故障时，不需要拆开接线、不需要用万用表逐点测量，透过透明外壳就能直接观察阀件的通电状态，大幅缩短现场故障排查的时间。内部的接线腔做了分层设计，不同针数的配置可以适配不同功能的电磁阀：2针配置对应最简单的开关型单电磁铁换向阀，只需要传递动力通断信号；3针配置可以额外增加接地引脚，满足设备的电气安全要求；4针及以上的配置则可以适配带位置反馈的比例阀、双电磁铁换向阀，甚至可以传输阀芯位置的反馈信号，不需要额外单独布线，减少了阀组周边的线束数量。

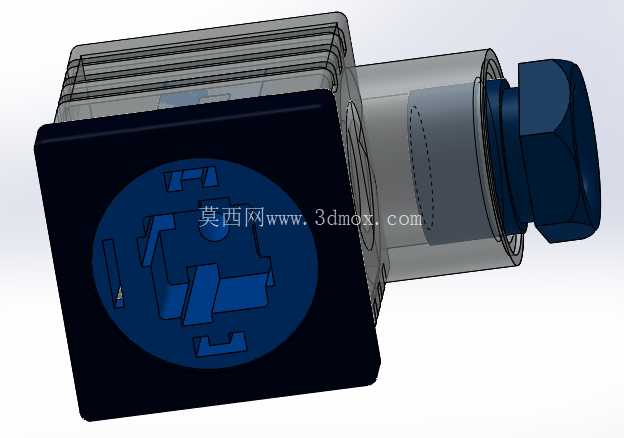

从安装边界来看，这款插头的底座轮廓尺寸和常规DIN 43650标准的电磁阀接线座完全兼容，不需要对现有阀件的安装结构做任何修改，替换原有插头时可以直接适配，线缆入口处的密封格兰头可以适配不同外径的控制电缆，旋紧后能抱紧电缆外皮，既可以防止水汽、粉尘进入接线腔内部，也能避免电缆被外力拉扯时将接线端子从插针上拽脱。接线腔内部的端子采用螺钉压接结构，接线时不需要特殊的压接工具，普通螺丝刀就能完成线缆固定，现场接线作业的门槛很低，同时压接后的接触电阻足够小，即使是长期通过电磁阀的额定工作电流，也不会出现端子过热的问题。

在实际应用场景中，这类插头除了常规的工业液压、气动设备，在需要频繁拆装维护的设备上优势更明显：比如模块化的自动化生产线，工位调整时需要频繁拆装阀组接线，这款插头的结构不需要额外工具就能完成锁紧和松开，不会因为多次插拔出现接触件磨损导致的接触不良；在户外工作的工程机械液压系统上，插头外壳的工程塑料材质耐油污、耐紫外线老化，长期暴露在户外环境下也不会出现壳体脆裂、密封失效的问题。设计时还考虑了防错插结构，插头和阀座的配合面做了定位凸台，只有方向对正才能完全插合旋紧，避免现场接线时插错方向导致的针脚弯折、信号接反问题。

很多现场布线的工程师容易忽略接插件的选型，实际上液压气动系统70%以上的电气故障都出在连接部位，这款插头的结构设计从密封、防松、防错、状态可视化几个维度，覆盖了现场应用的大部分痛点：密封结构阻挡了车间里的油污、水汽进入接线腔，避免端子氧化锈蚀；螺纹锁紧结构抵消了设备运行的持续振动，防止松脱；透明上盖的指示灯让故障排查更直观；标准兼容的安装尺寸让旧设备改造替换不需要额外加工。在做三维建模时，这类部件的细节还原很重要，比如螺纹的旋合长度、内部插针的位置度、格兰头的线缆适配范围、外壳的拔模斜度，都会影响后续实际装配时的干涉检查结果，如果建模时忽略了插头90°弯折后的外凸尺寸，很容易在整体装配时出现插头和周边管路、安装板碰撞的问题，导致现场安装时需要重新调整布线，甚至要重新加工安装支架，所以建模时不仅要还原外观，更要把实际安装后的占用空间、配合边界都准确还原，才能给后续的整体布局设计提供可靠的参考。
