燃木式户外泳池恒温加热炉结构设计

在户外泳池配套设施的选型与结构设计中，热源设备的适配性一直是偏远无管网燃气、电力供应不足区域的核心痛点，这款以固体生物质为燃料的泳池加热装置，正是针对这类场景开发的专用加热设备。从实际落地场景来看，它主要面向乡村民宿户外泳池、营地露天戏水池、偏远景区配套泳池这类无法稳定接入商用燃气或大功率供电的场所，可直接使用木材、牛粪、成型木炭、散煤等易得的固体燃料，无需额外配套高成本的燃料存储与输送管路，大幅降低了户外泳池恒温系统的配套门槛。

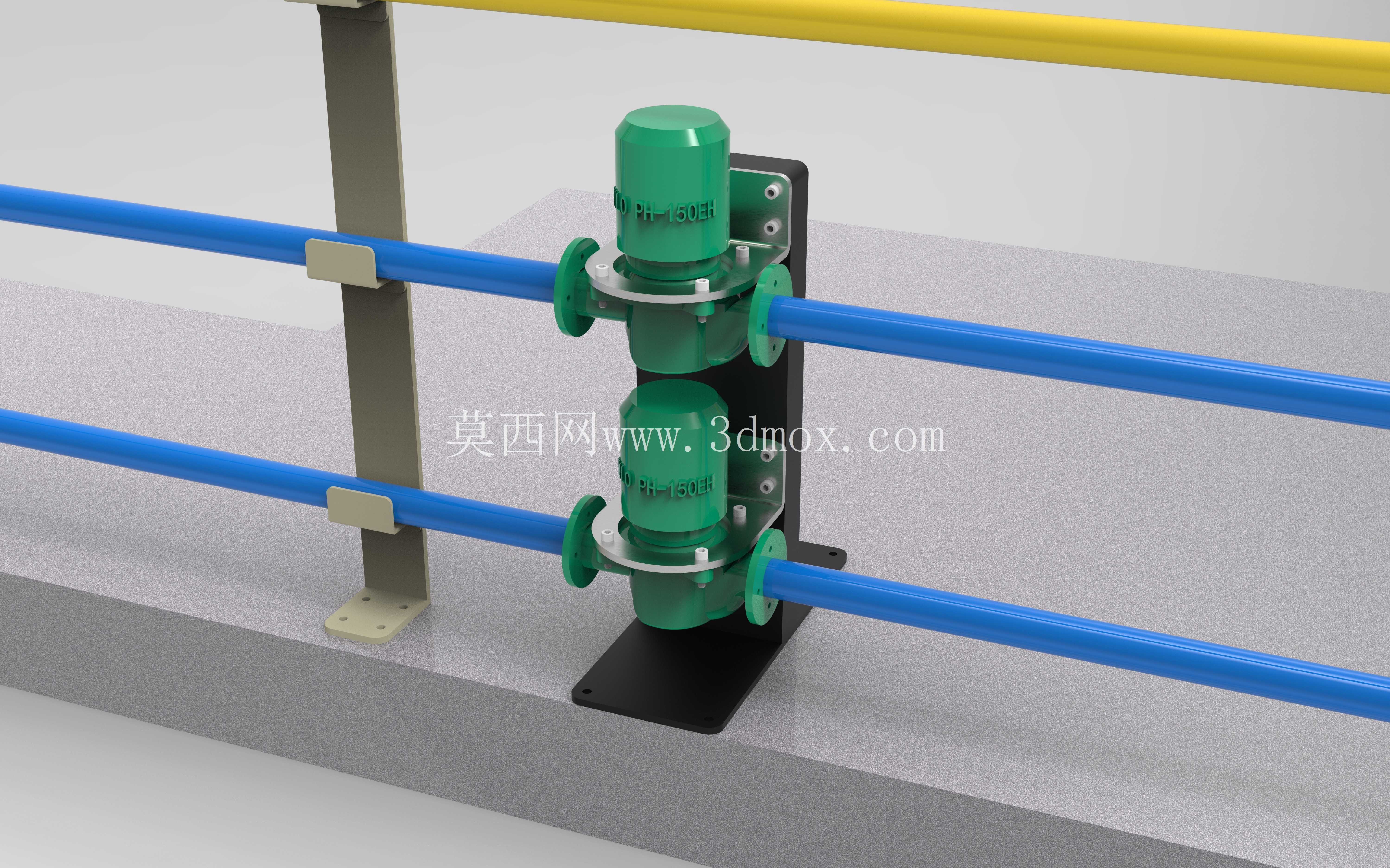

从功能实现逻辑来看，设备核心围绕水温恒定、低污染排放、灵活适配安装三个核心目标做结构设计。燃烧腔采用二次补风结构，在主燃区上方设置独立的二次空气导流通道，引入的常温空气在炉壁夹层预热后，从主燃区上方的布风孔斜向射入高温烟气区，让未充分燃烧的碳烟颗粒在高温富氧环境下完成二次燃烧，大幅降低排烟中的烟炱含量，避免传统直燃燃木炉排烟黑度大、易污染周边泳池环境的问题。水循环系统做了模块化兼容设计，循环泵单元既可以集成安装在炉体侧下方的预留舱位，也可以根据现场管路走向拆分为外置安装，支持垂直方向、水平方向的管路对接，不需要强制调整现场已有的泳池循环管路走向，适配不同场地的安装条件。

从实际运行参数对应的结构设计来看，设备的加热功率匹配常规中小型户外泳池的热损需求，针对常见的8m×4m×1.8m规格户外泳池，在环境温度15℃、地面风速2-3m/s的常规户外工况下，可在1小时内将池水从9℃提升至35℃，满足快速升温的使用需求。温度控制单元采用机械式温度探头联动水泵流量调节结构，当出水温度检测到池水达到35℃设定值时，会自动降低循环泵的输出流量，减少通过换热腔的水流量，避免水温持续攀升；当水温降至30℃阈值时，自动提升循环泵流量，加大换热循环速率，让水温稳定维持在30-35℃的舒适游泳区间，不需要人工频繁调整燃料进给量。燃料适配性上，常规尺寸的木柴单次装填后，预热阶段约1小时可让炉体与换热腔达到稳定工作温度，后续3小时可维持稳定的换热输出，全程不需要中途补加燃料，降低值守工作量。

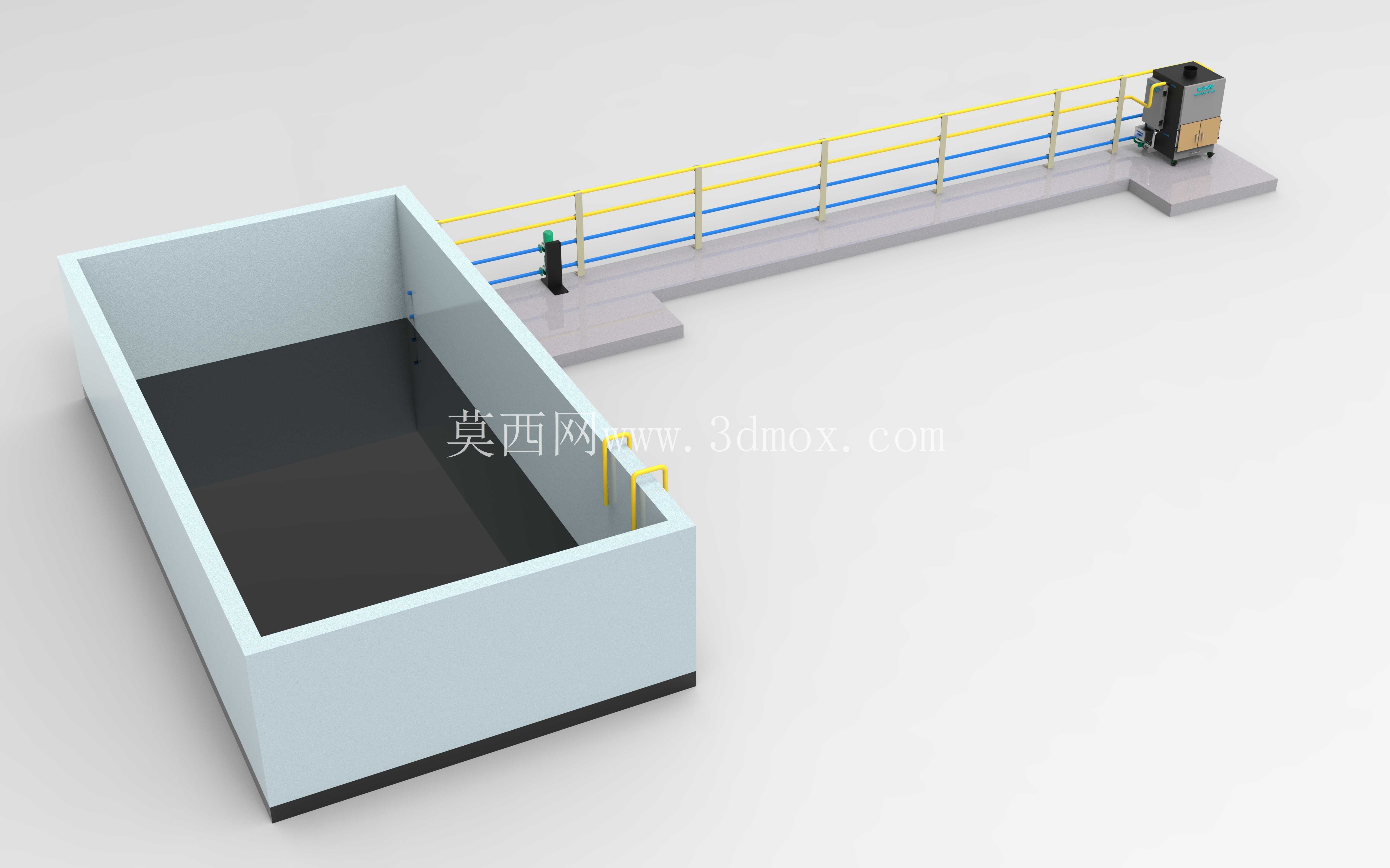

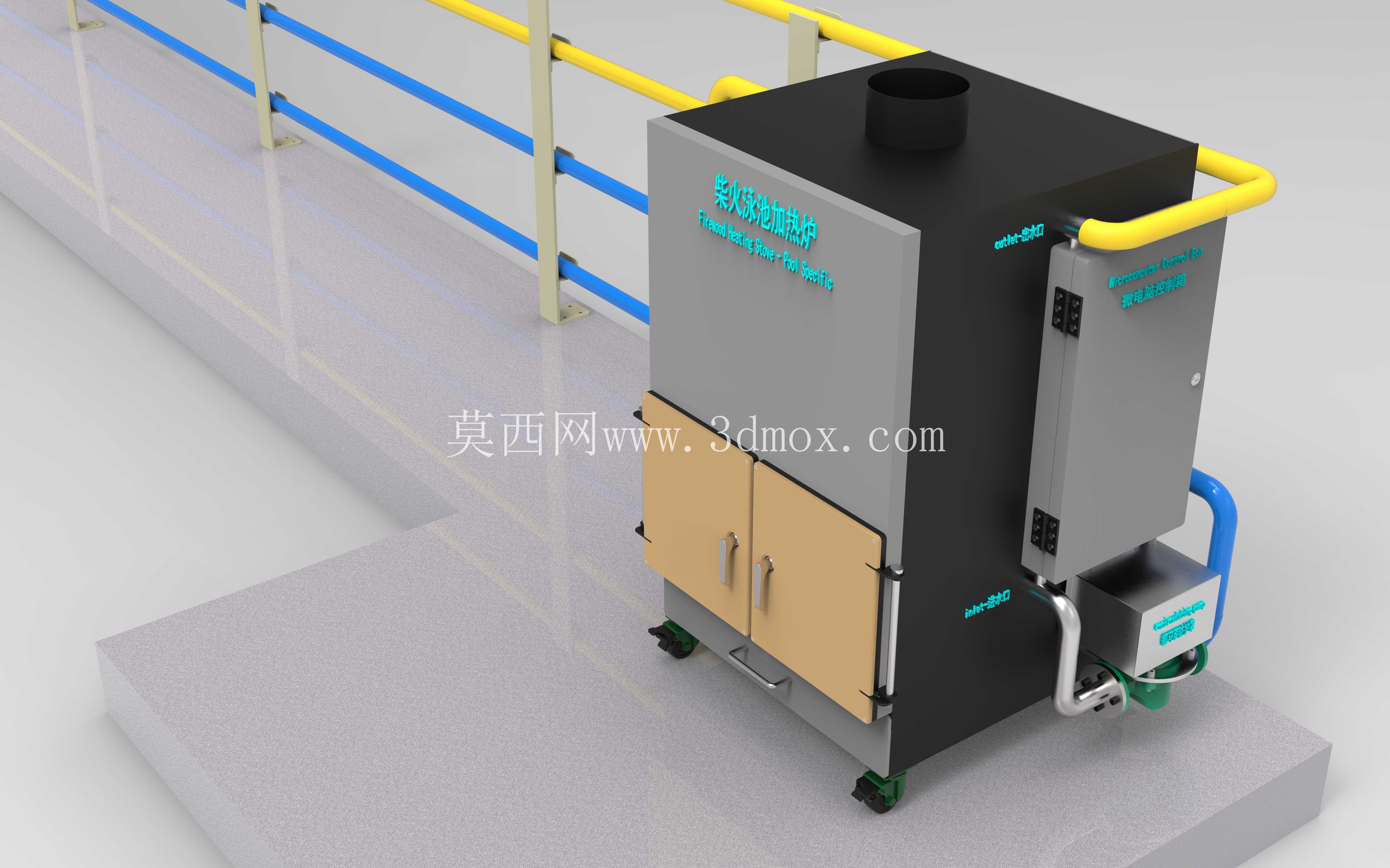

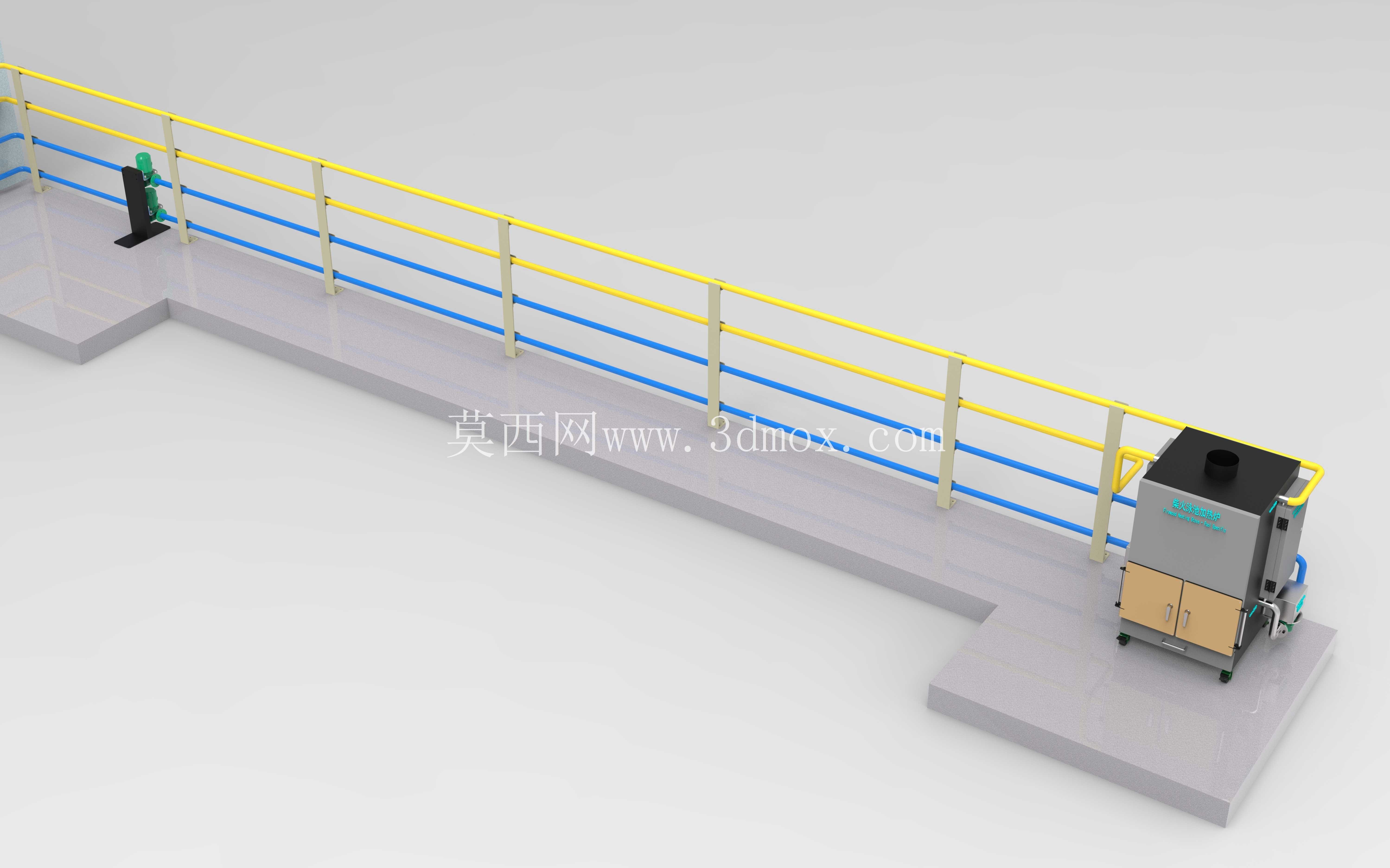

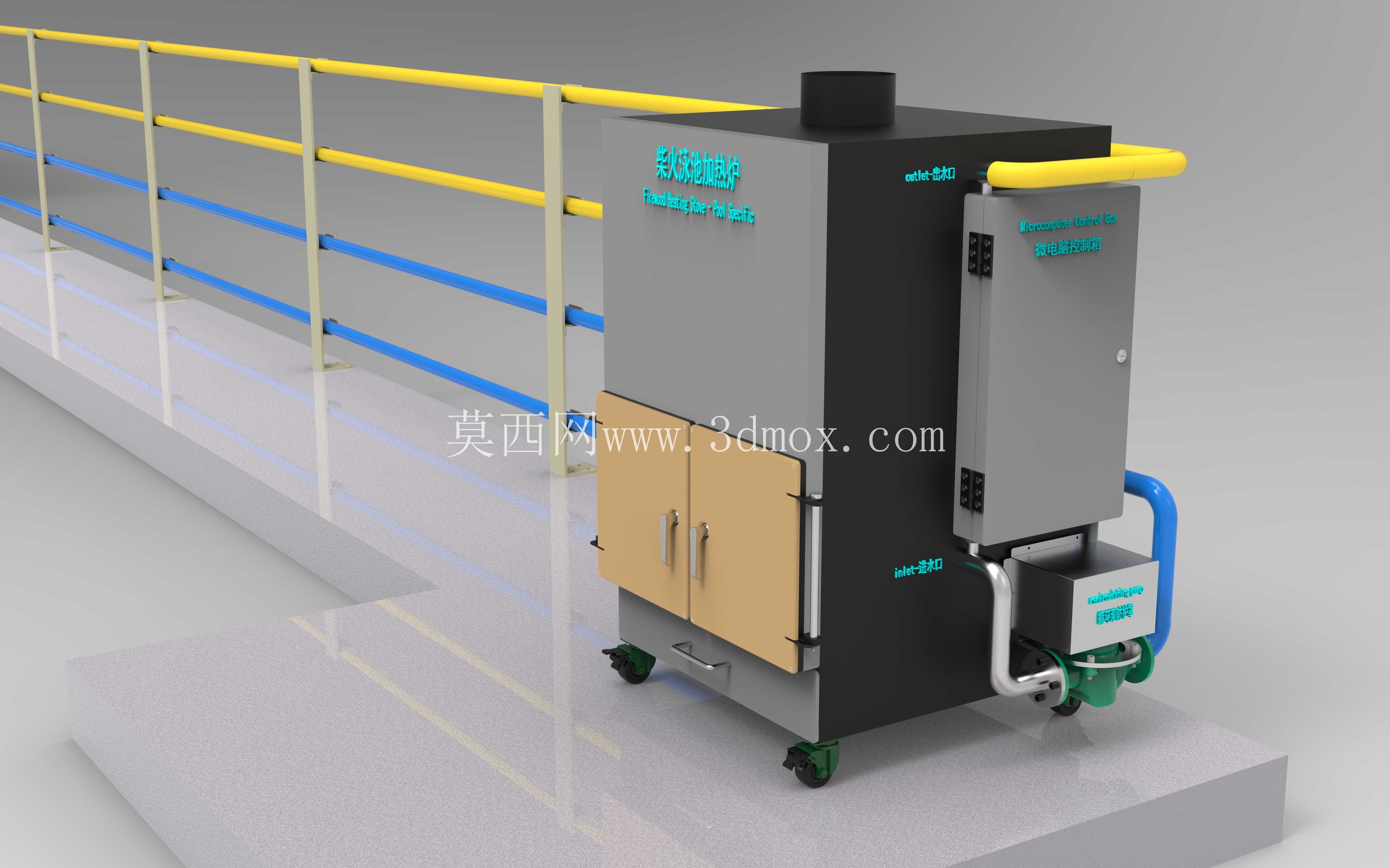

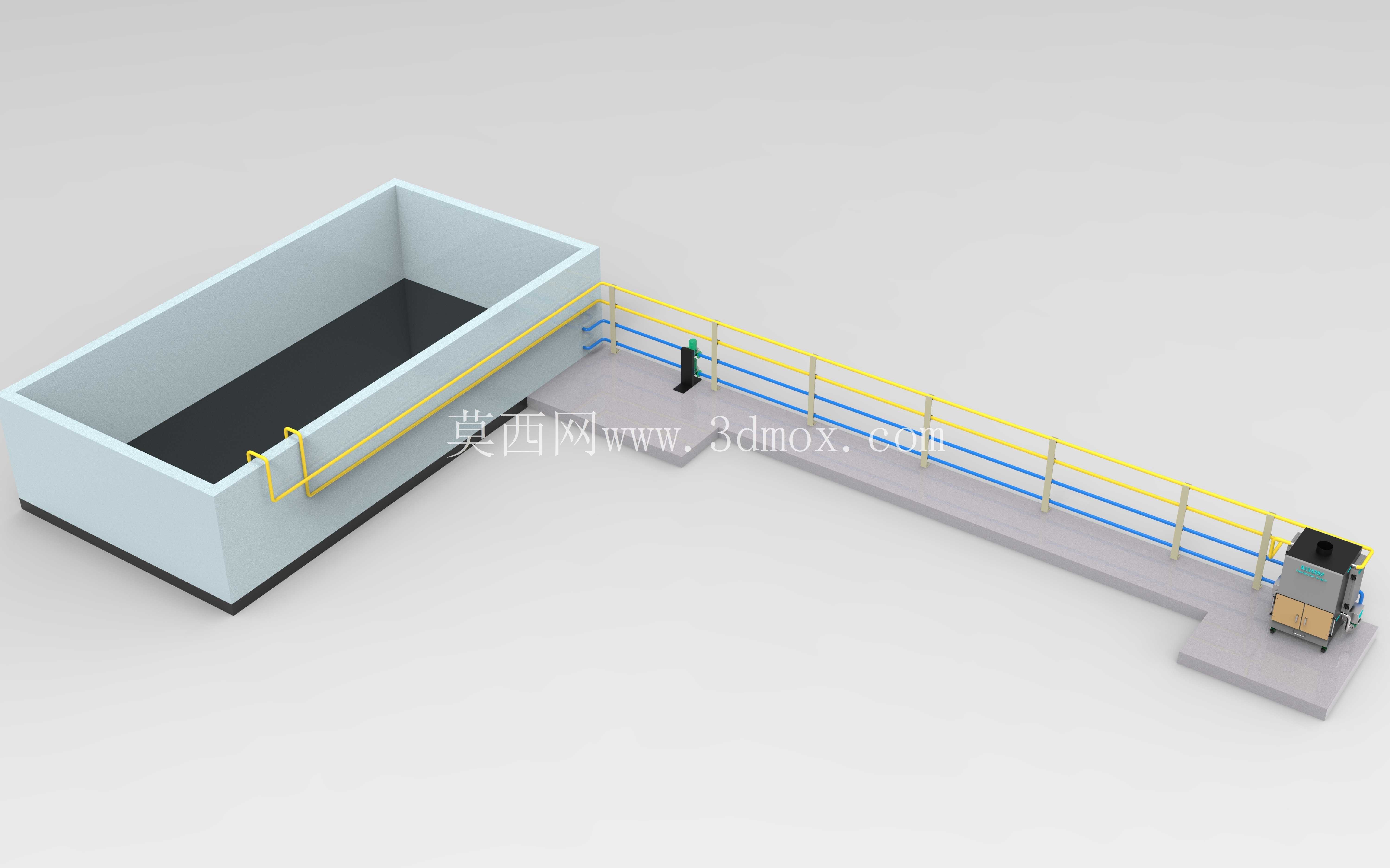

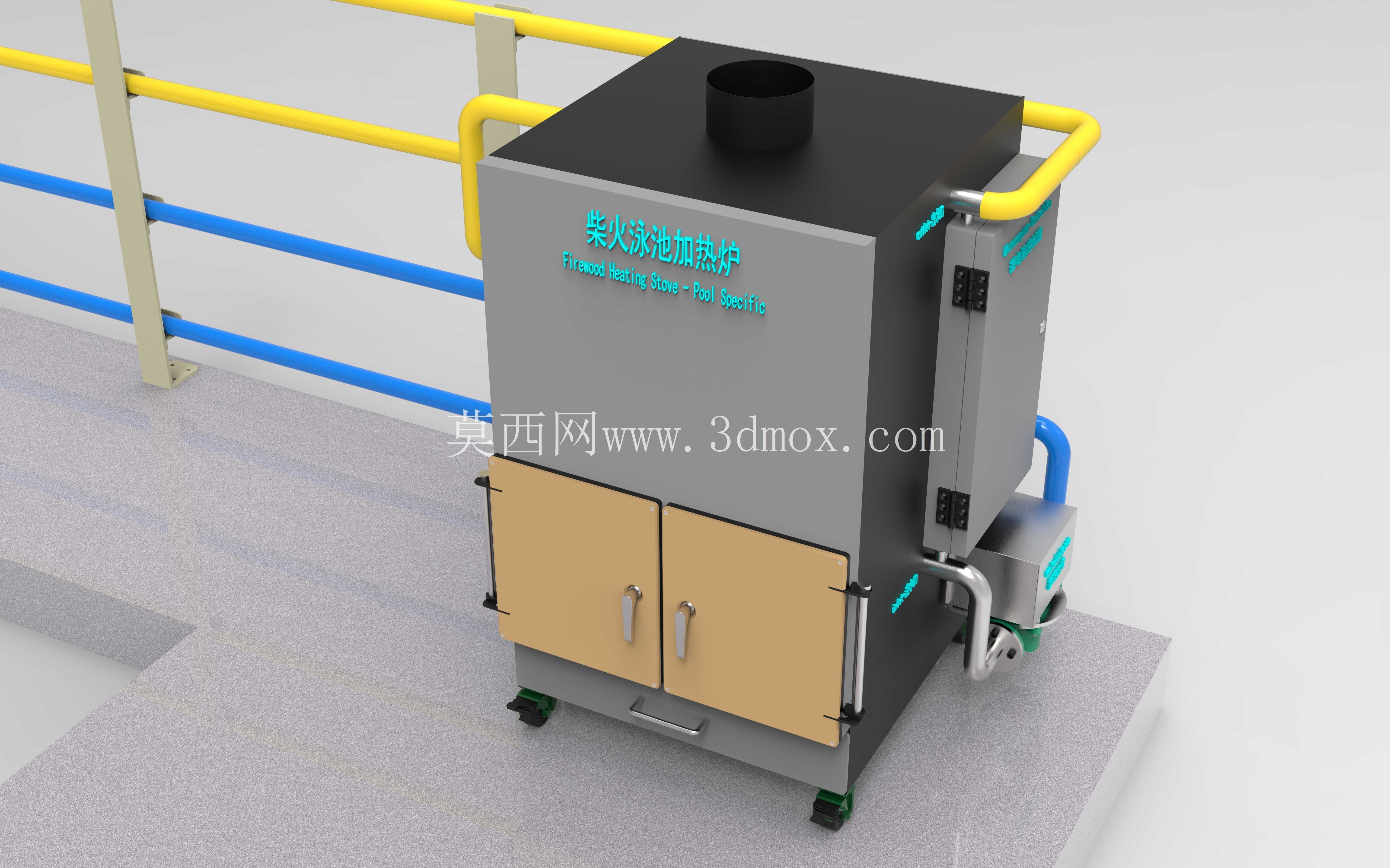

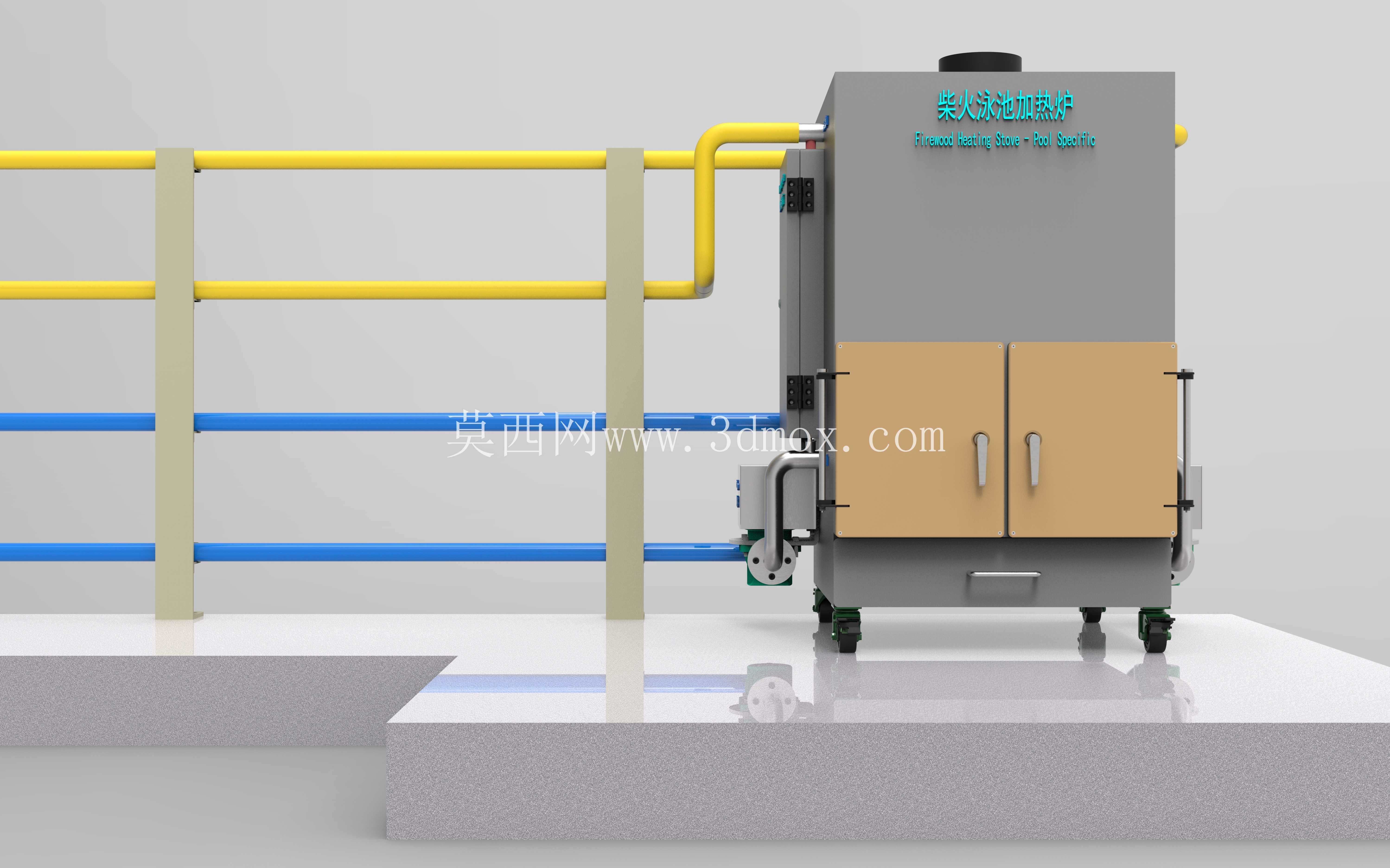

从外形结构与安装边界来看，设备整体采用立式方箱结构，底部配置四个带刹车的万向脚轮，可在硬化地面上灵活推移，不需要做永久性的混凝土基础固定，适合季节性使用的场景——非泳季可以直接推移至库房存放，避免长期露天放置带来的锈蚀老化问题。炉体顶部设置排烟接口，可直接对接标准规格的不锈钢排烟管，将烟气导向远离泳池活动区的高空排放；侧面设置黄色的防护扶手，既可以作为推移设备的施力点，也可以作为高温外壳的防烫隔离结构，避免人员误触高温炉壁造成烫伤。炉体正面设置双开式检修炉门，门体采用耐高温密封胶条做密封，日常清灰、燃料装填都可以通过正面炉门操作，侧下方的泵舱设置可拆卸的检修盖板，后期维护循环泵、清理管路水垢时不需要拆解整个炉体外壳。管路接口设置在炉体侧下方，预留的接口高度匹配常规泳池循环管路的离地高度，安装时不需要额外做抬高或挖低的管路改造，进出水口采用快接式法兰结构，现场对接时不需要复杂的焊接作业，普通水暖工即可完成安装调试。

在结构细节设计上，炉体内壁采用耐火隔热层+换热夹层的双层结构，内层耐火层承受燃烧腔的高温，外层水套夹层同时承担换热与外壳降温的作用，让炉体外表面温度控制在安全触碰范围内，减少周边的热辐射影响。换热管路采用多回程绕流结构，让高温烟气在炉内的停留时间更长，充分释放热量到循环水中，提升整体热效率，减少燃料消耗量。底部设置独立的灰斗抽屉，燃烧后的灰烬可以直接通过抽屉抽出清理，不需要打开炉门掏灰，避免清理过程中灰烬飞散污染周边泳池环境。
