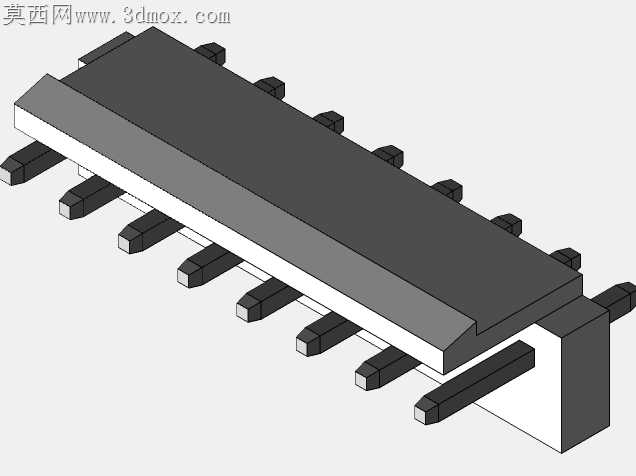

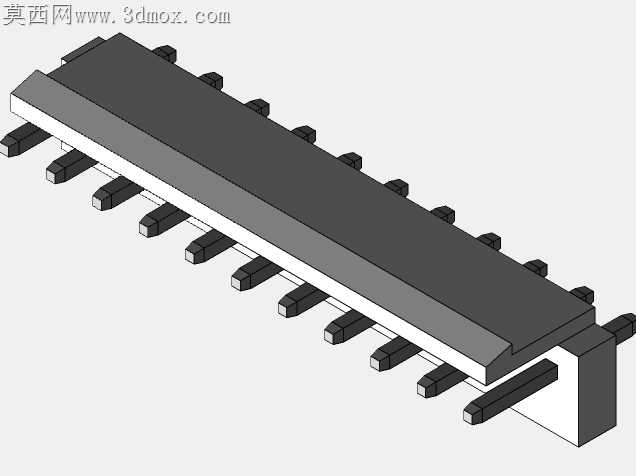

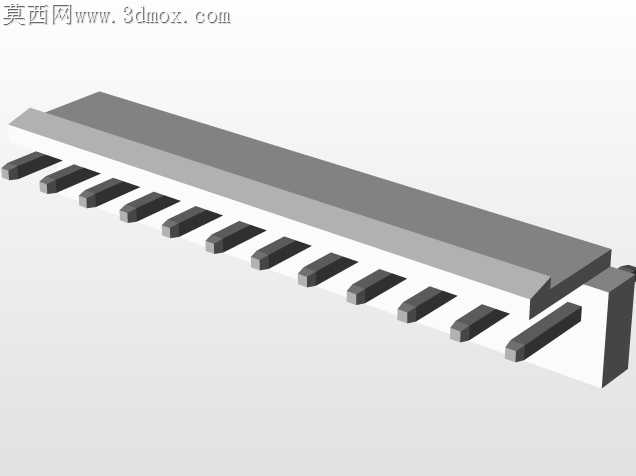

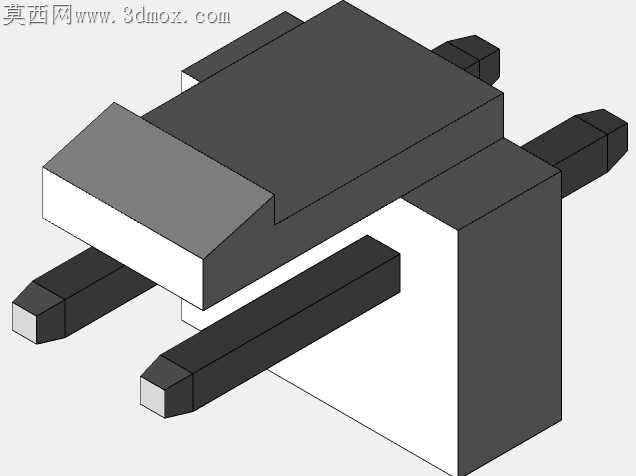

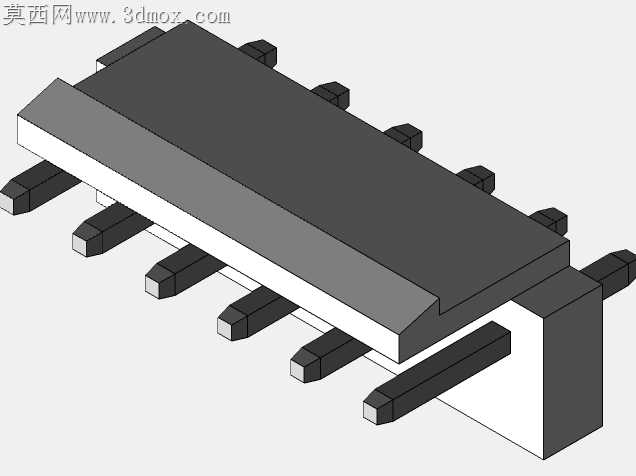

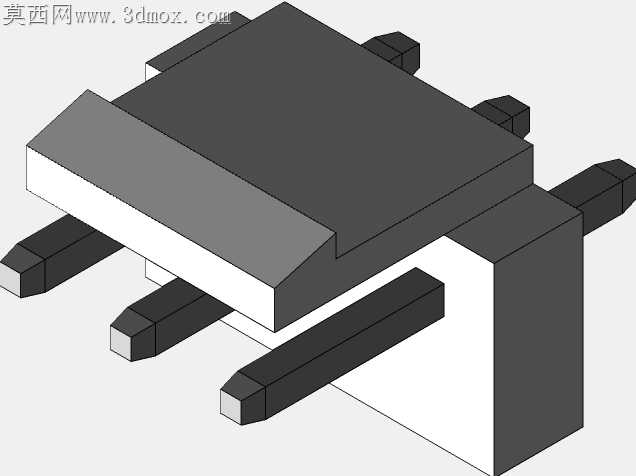

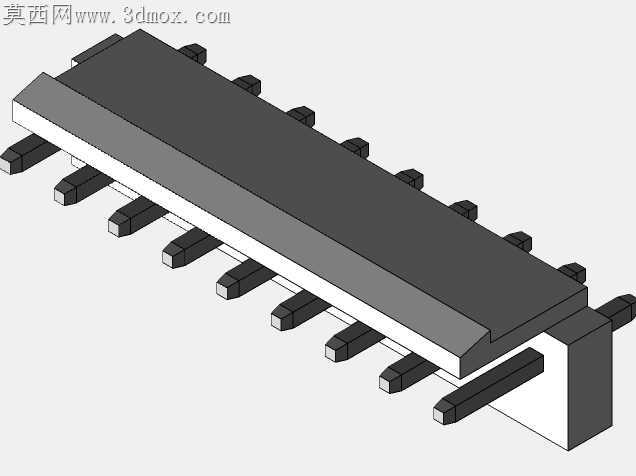

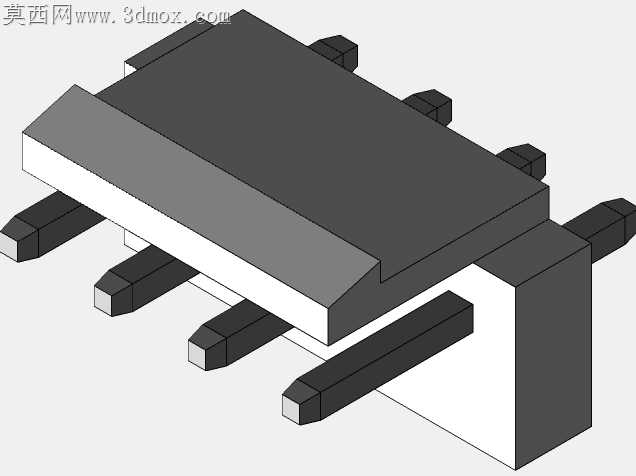

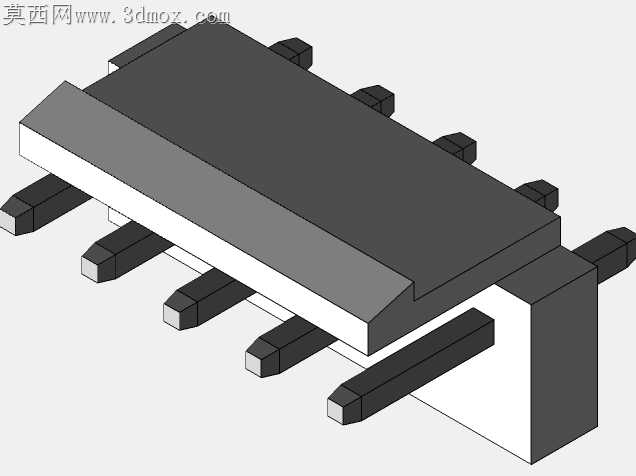

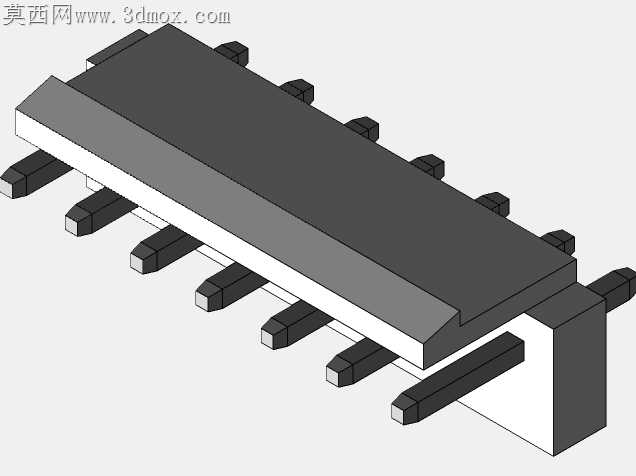

JST-VH3.96间距贯穿式接线接头结构

电子线束装配现场最容易出现的失效点，往往出现在接插件与线束压接后的插拔受力环节，传统塑壳接头在多针位贯穿安装时，常因插针导向段长度不足、塑壳壁厚不均，出现插针歪斜顶弯、塑壳卡扣断裂的问题，返修时还要拆下线束重新压接，拖慢整机组装效率。这款3.96mm间距的贯穿式接头，在塑壳内腔做了分段式导向筋设计，插针插入时先经过入口处的大倒角导入段，再顺着筋条滑入定位卡槽，全程不会出现偏摆蹭壁的情况，哪怕是2针到12针的多针位规格，插针对位偏差控制在0.1mm以内，手工插拔也能一次对准。塑壳外侧的防滑纹没有做满整个握持面，只在手指捏持的中段区域做了0.3mm深的菱形滚花，既保证插拔时的摩擦力足够，又不会因为滚花过密堆积注塑飞边，省去后续去毛刺的工序。接头尾部的线束出线口做了渐变式的圆弧过渡，没有尖锐的棱角，线束弯折时不会被塑壳边缘割破绝缘层，哪怕是反复弯折的活动线束部位，绝缘层磨损寿命比直角出线口的接头提升三倍以上。插针固定的卡位槽做了倒钩式的防退结构，插针压接后推入塑壳，倒钩会自动卡入插针的定位缺口，哪怕拉扯线束施加15N的轴向拉力，插针也不会从塑壳中脱出，避免现场接线后拉扯导致的接触不良。贯穿安装的定位柱做了0.05mm的拔模斜度，安装时卡入面板开孔后不会出现松旷晃动，定位柱根部做了R0.2的圆角过渡，注塑时不会出现应力集中导致的根部开裂，哪怕是低温环境下安装，也不会出现定位柱断裂的问题。塑壳壁厚控制在1.2mm均匀厚度，注塑冷却时不会因为壁厚差出现缩痕，外观面没有明显的凹陷瑕疵，不需要额外做表面处理就能满足外露安装的外观要求。金属插针的接触部位做了镀锡处理，抗氧化能力强，长期在潮湿的电气柜环境中使用，接触电阻不会因为氧化出现升高，保证信号与电力传输的稳定性。
