20W功率定焦蓝色激光加工模组

在桌面级DIY加工设备的改装与小型加工场景搭建中，激光加工模组是核心的执行部件，这款标称20W的蓝色激光模组，实际光功率输出为4W，是桌面CNC铣床、小型激光雕刻机升级替换的常用部件，适配多数入门级桌面加工设备的安装位，比如常见的Genmitsu 3018系列机型，无需大幅改动原有安装结构即可完成换装。从实际应用场景来看，该模组可覆盖多类轻量加工需求：针对3-5mm厚度的胶合板、椴木层板等木质材料，可完成多次走刀切割作业，切口边缘炭化程度可控，调整进给速度与功率参数后可获得整齐的切割断面；在木材、塑料、皮革、亚克力、深色玻璃以及带涂层的金属材料表面，可完成深度0.1-0.5mm的图案、文字雕刻作业，雕刻分辨率适配多数桌面设备的运动精度，可满足手办制作、铭牌打标、手工皮具纹样加工、模型零件刻线等场景的使用需求。

从功能设计层面来看，该模组采用波长445-450nm的蓝色激光二极管，搭配可调节焦点的聚焦镜组结构，用户可根据加工材料的厚度与加工类型（雕刻/切割）调整焦点位置，雕刻作业时将焦点对准材料表面可获得最细的光斑，保证雕刻线条的精细度，切割作业时可根据材料厚度适当调整焦点位置，让激光能量在材料厚度方向形成更均匀的分布，提升切割效率。模组支持TTL/PWM信号控制，可直接对接多数桌面CNC控制板的激光控制端口，通过PWM占空比调节实现0-100%的功率无级调节，可适配不同材料的加工功率需求，避免功率过高导致材料烧穿或者功率过低无法完成加工的问题。供电方面采用标准12V直流供电接口，可直接复用桌面加工设备的现有12V供电回路，无需额外配置独立电源，降低改装的接线复杂度。

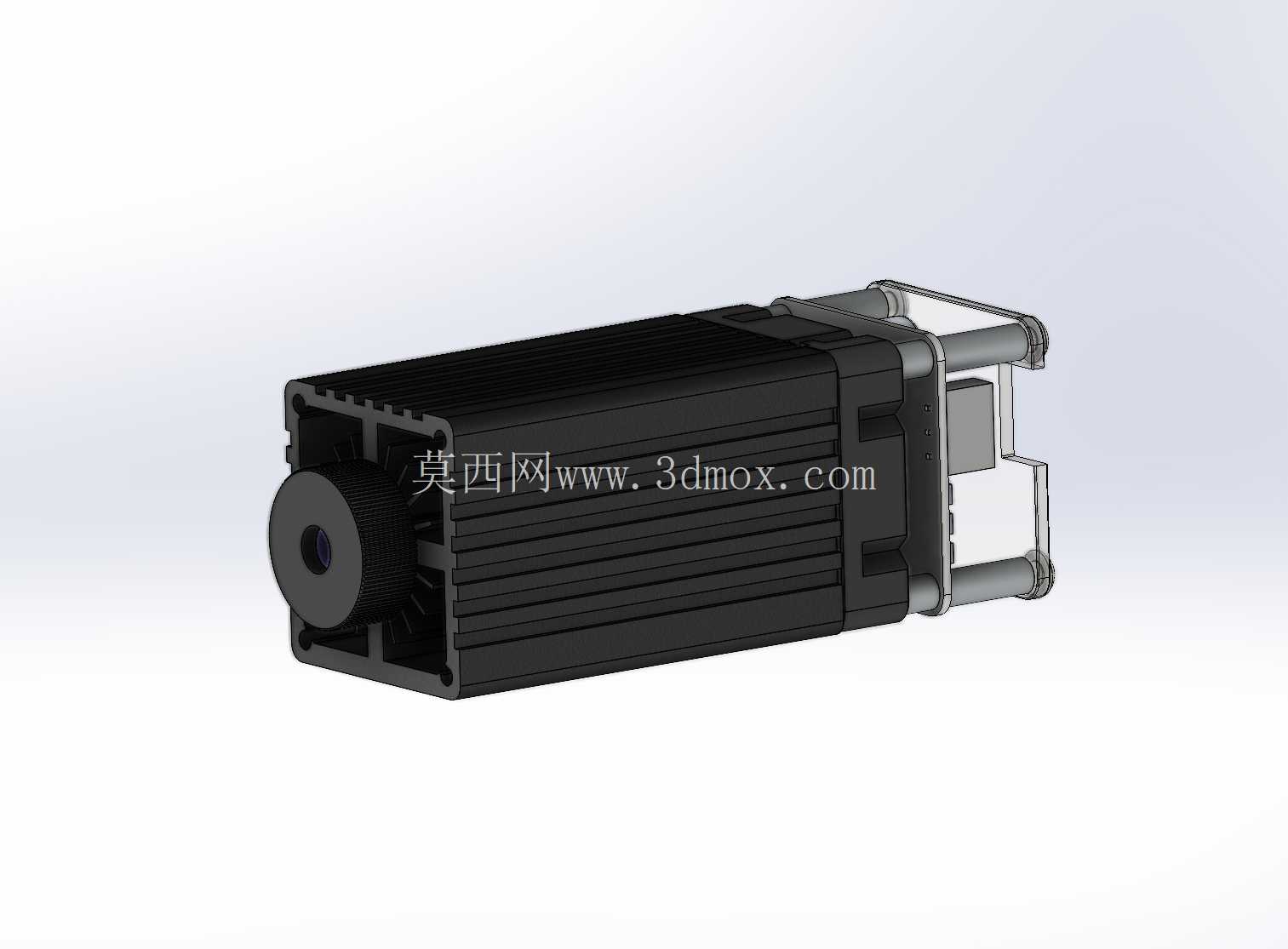

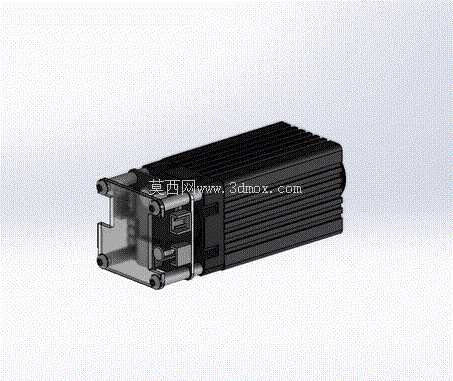

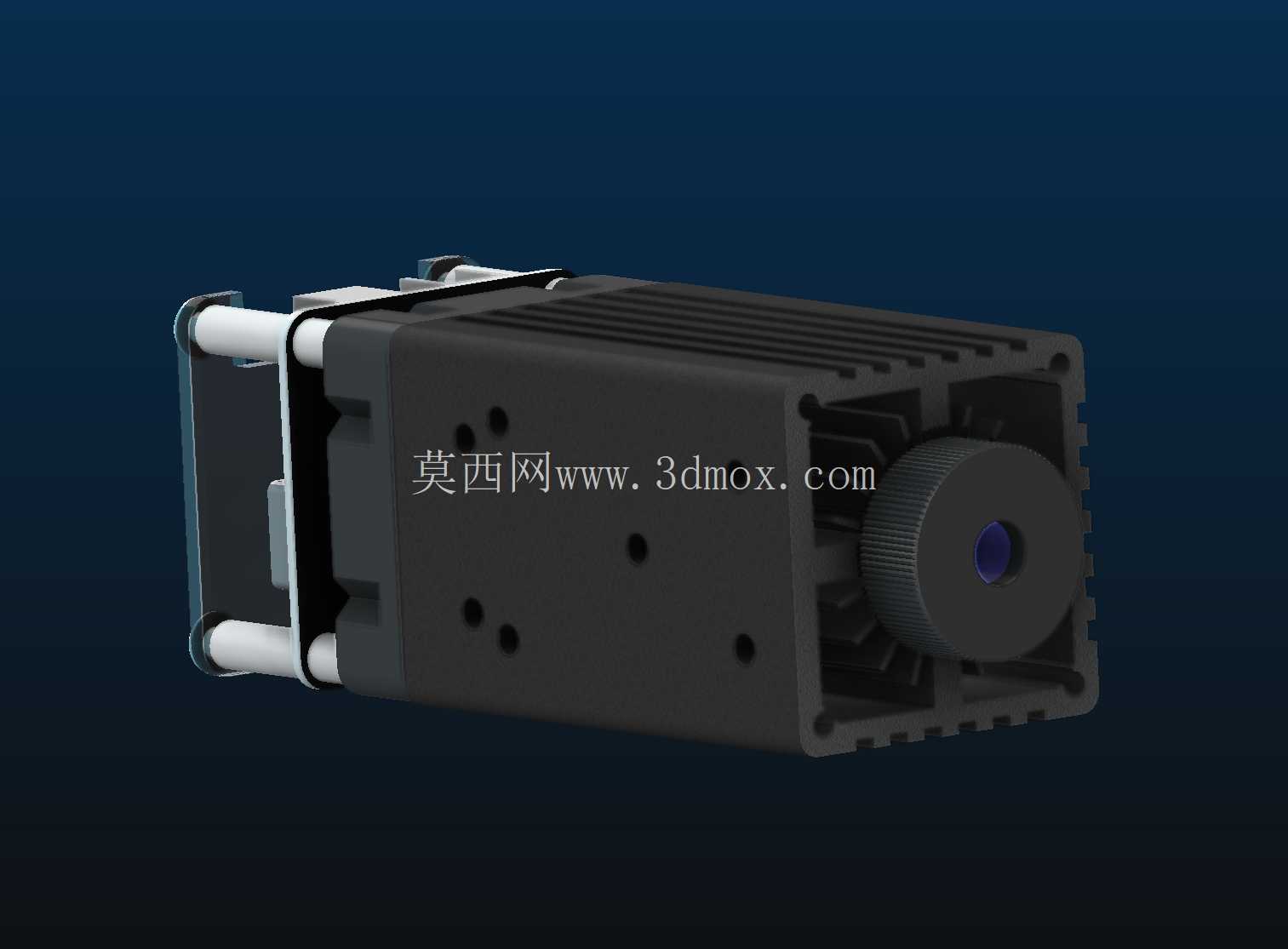

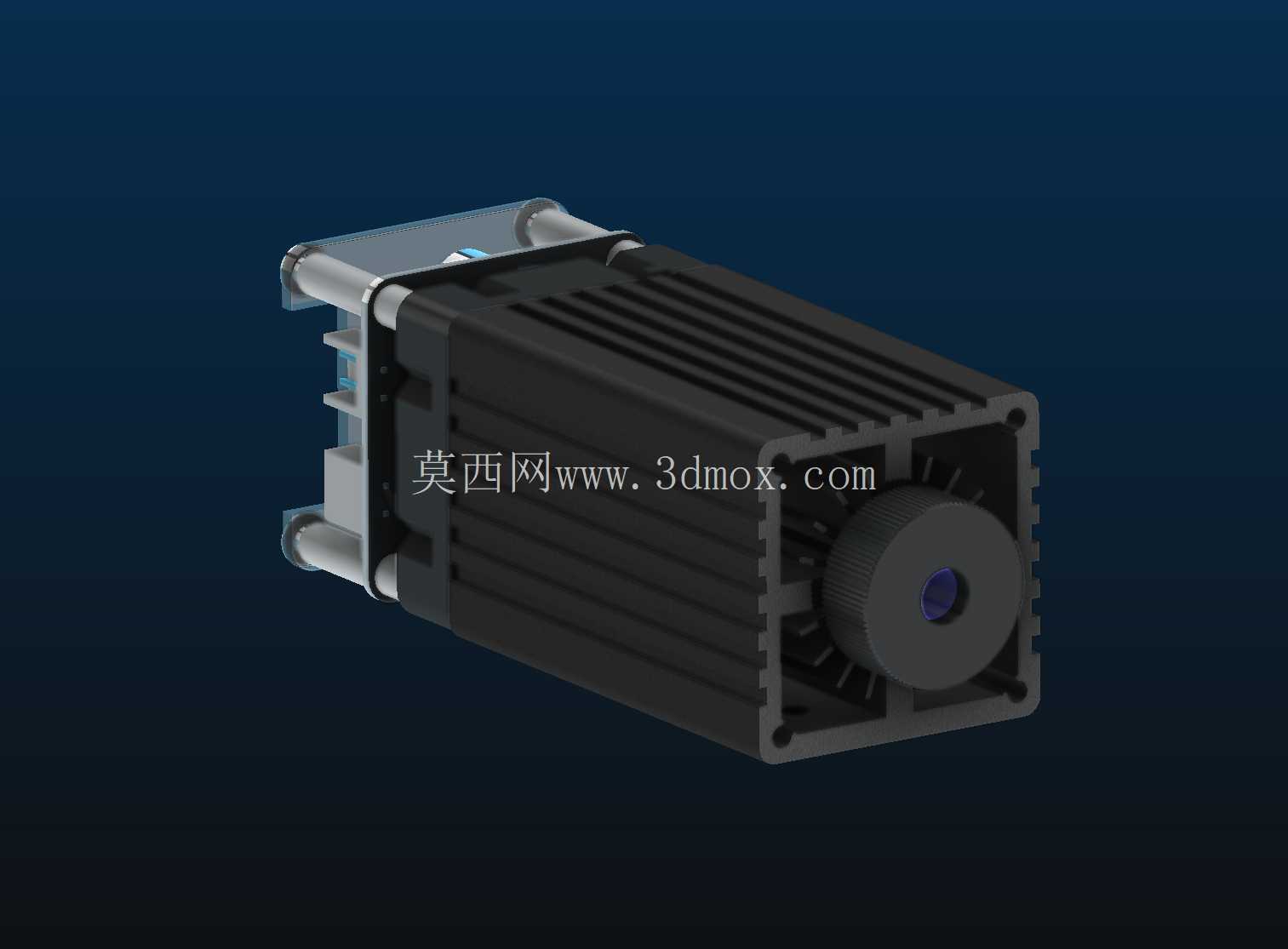

散热结构是这类持续工作激光模组的设计重点，该模组采用一体化挤压铝型材散热壳体，壳体表面设计有多道平行散热鳍片，增大与空气的接触面积，模组尾部内置轴流风扇，形成贯穿鳍片间隙的定向风冷风道，可在持续满功率工作时将激光二极管的工作温度控制在额定范围内，避免高温导致的光功率衰减、二极管寿命缩短问题，紧凑的散热结构设计让模组整体外形保持细长型布局，安装时不会与设备的其他运动部件产生干涉。从安装边界来看，模组整体为长方体结构，前端预留有标准的安装孔位，孔位间距适配多数桌面雕刻机、CNC铣床的激光安装座尺寸，前端聚焦镜位置设计有可拆卸的防护端盖，可在不拆卸模组的情况下完成聚焦镜的清洁维护，避免加工过程中产生的烟尘附着在镜面上影响激光输出效率。

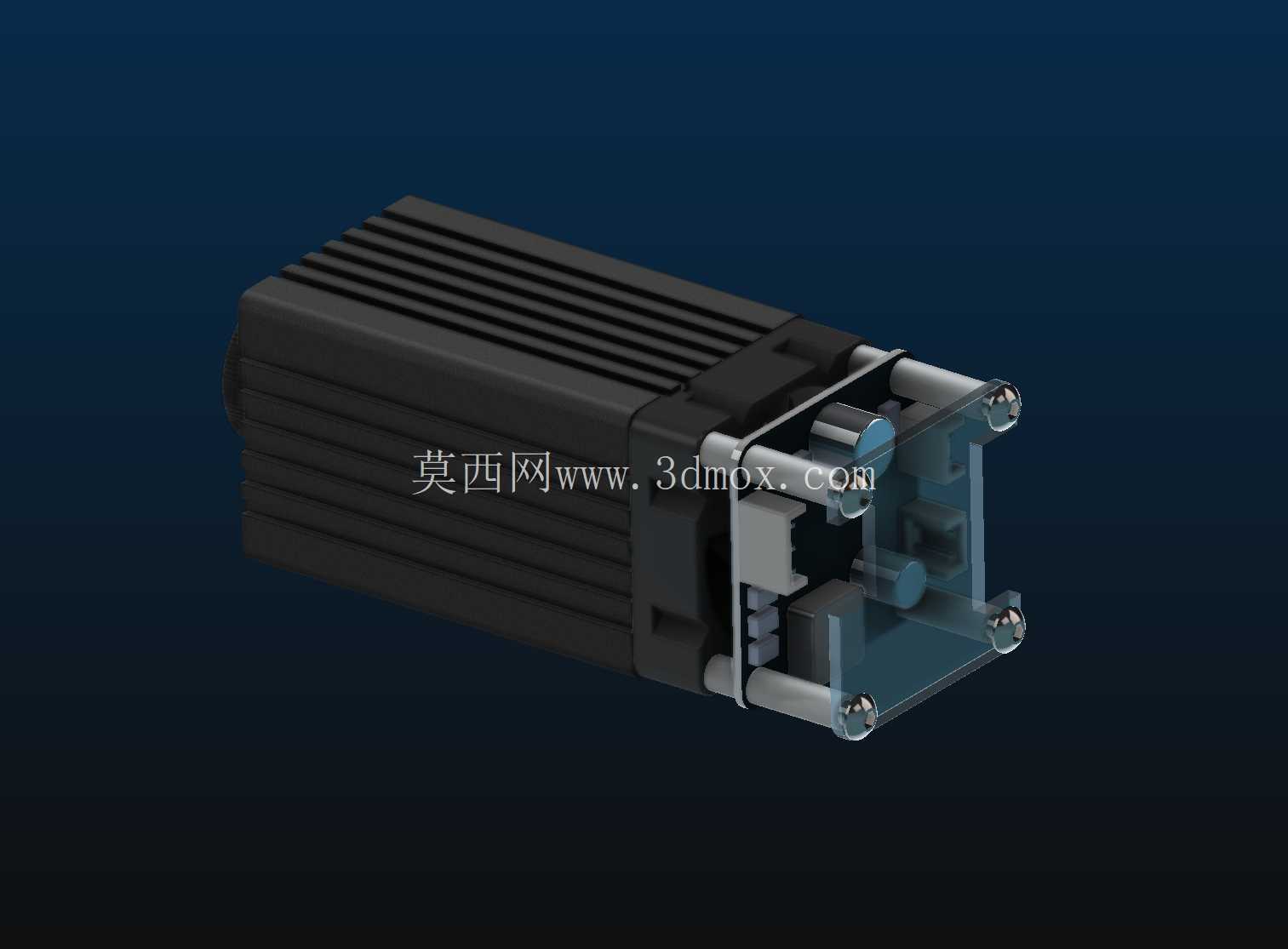

在实际选型与建模适配过程中，需要注意模组的出线方向与安装空间的匹配，模组的供电与信号接线从尾部侧面引出，安装时需要预留足够的走线空间，避免设备运动过程中线缆被拉扯或者与机架产生摩擦。另外该模组的焦点调节范围有限，建模时需要准确还原聚焦镜筒的调节行程，保证虚拟装配后焦点调节范围与实际产品一致，方便后续做加工路径的仿真验证。针对不同的加工场景，该模组的安装角度可根据需求做微调，比如做曲面雕刻时可适当调整模组倾角，避免激光反射损伤镜组，但常规平面加工场景下保持模组与加工台面垂直即可获得最佳的加工效果。
