水电闸门预埋件组件结构设计

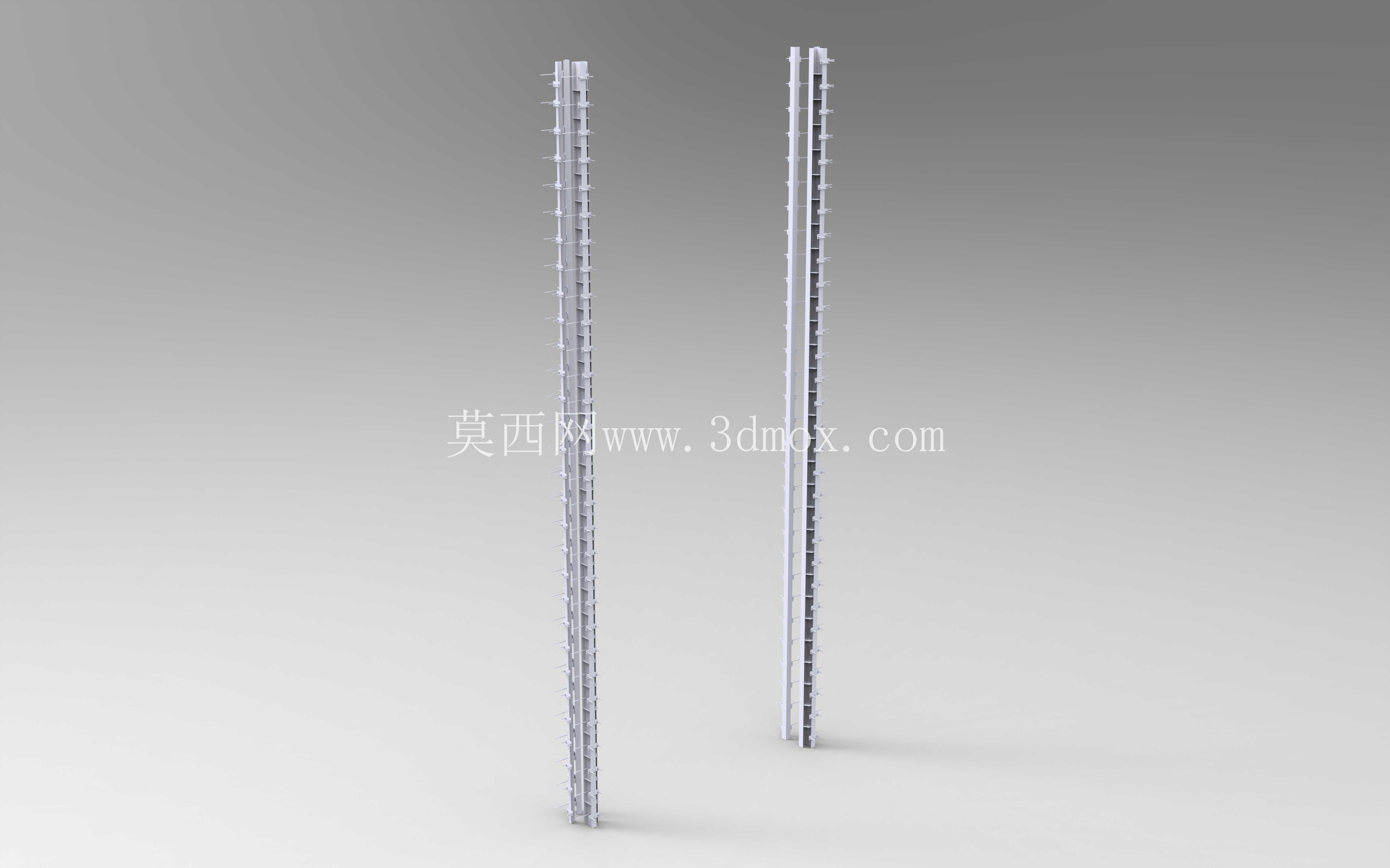

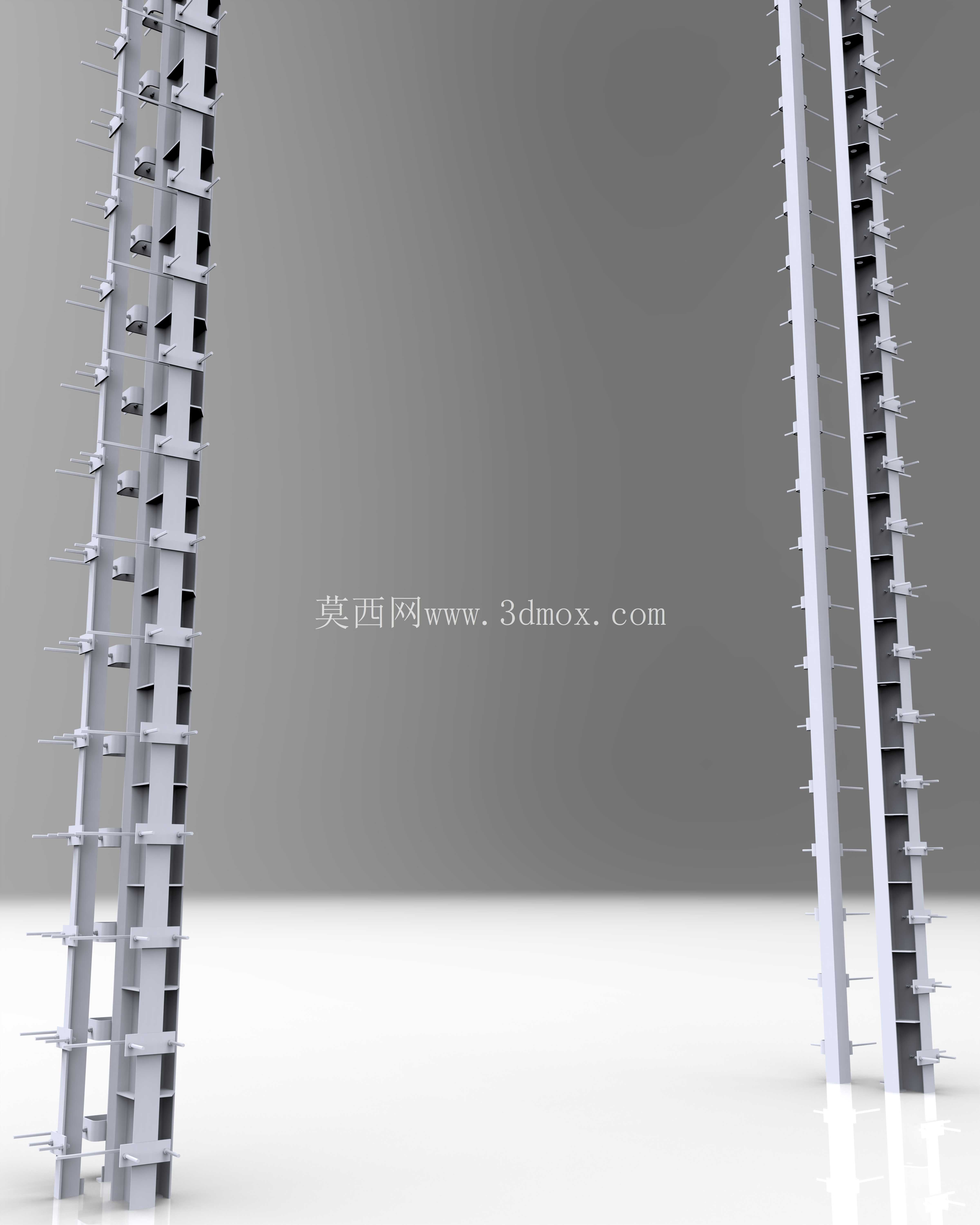

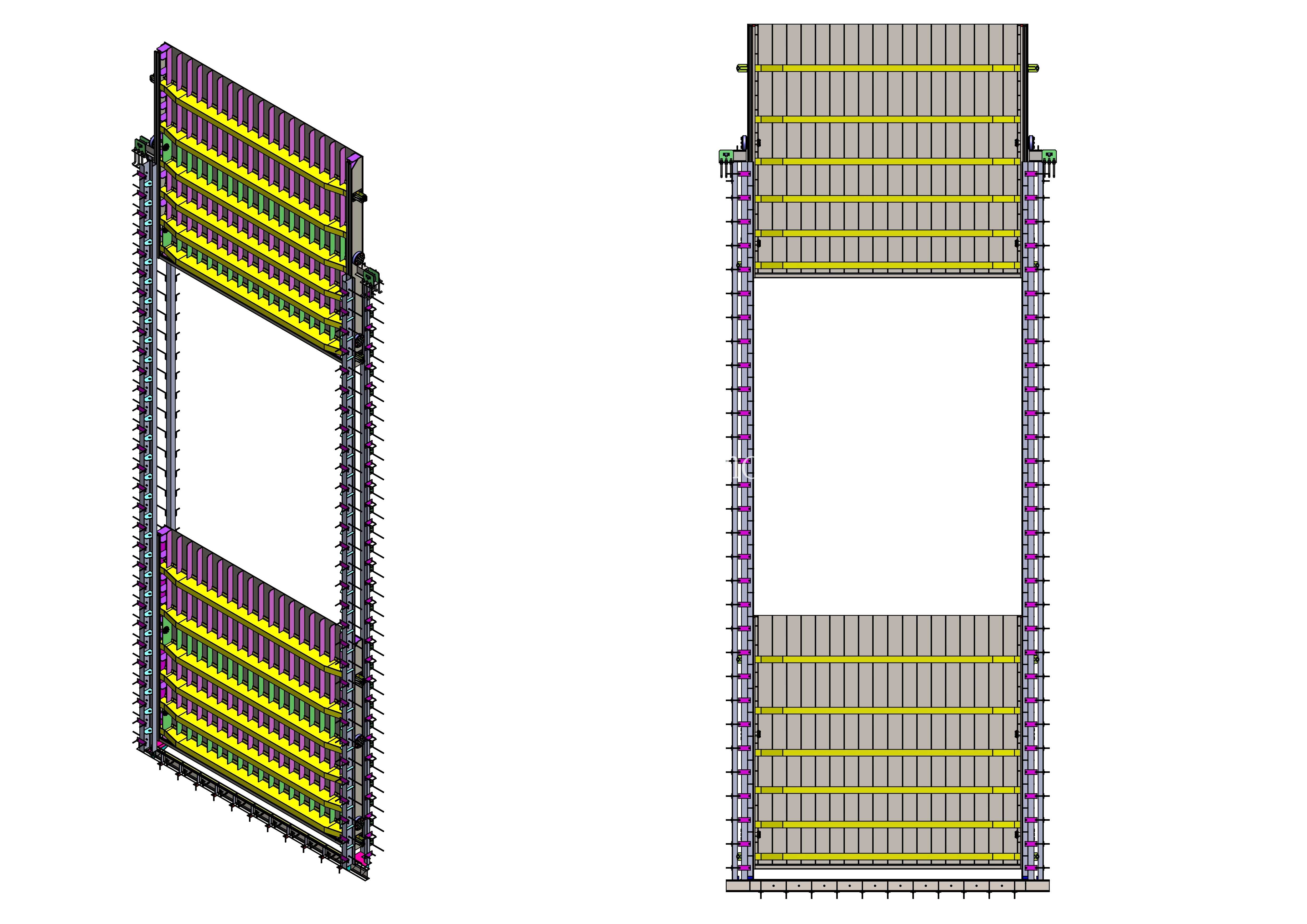

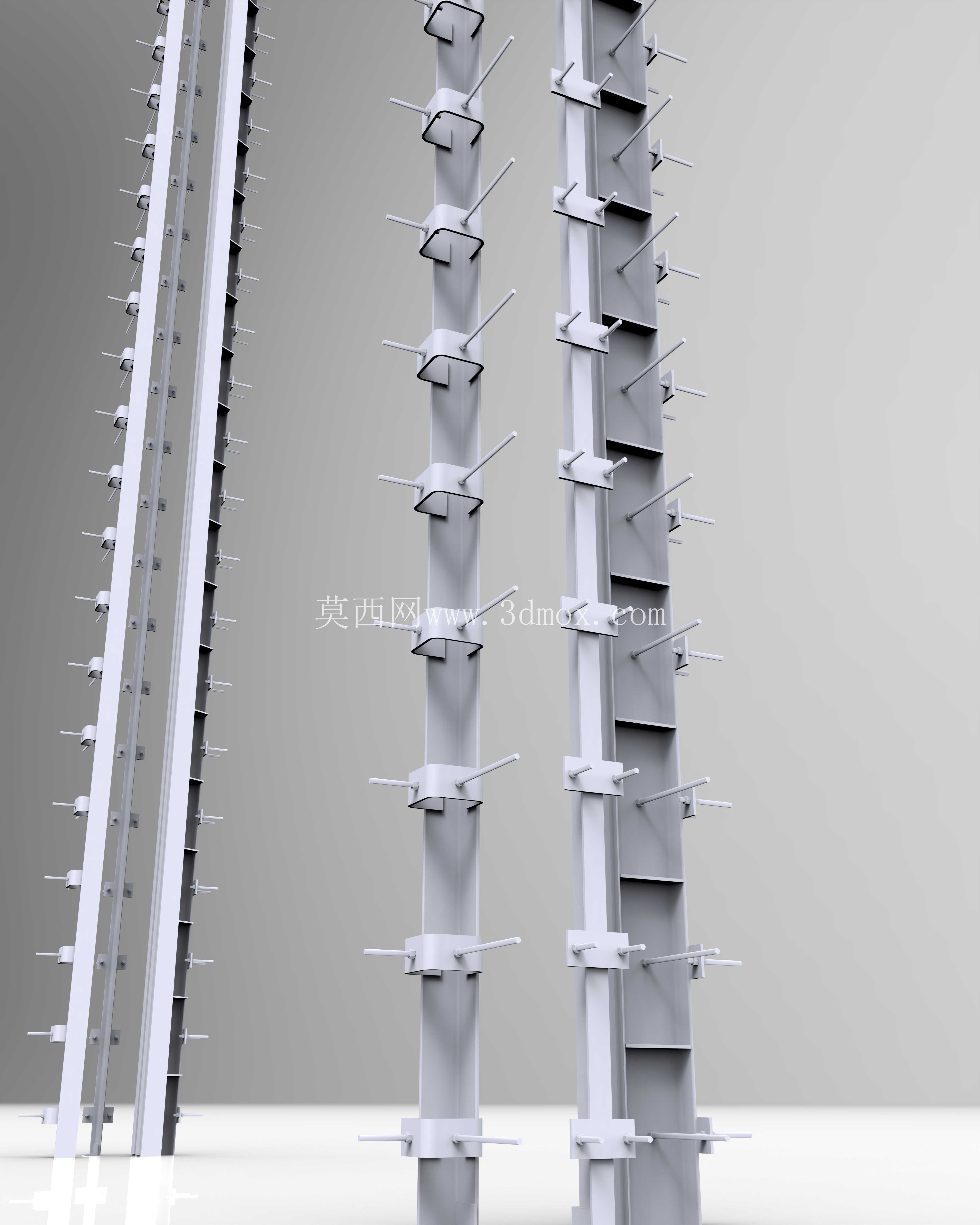

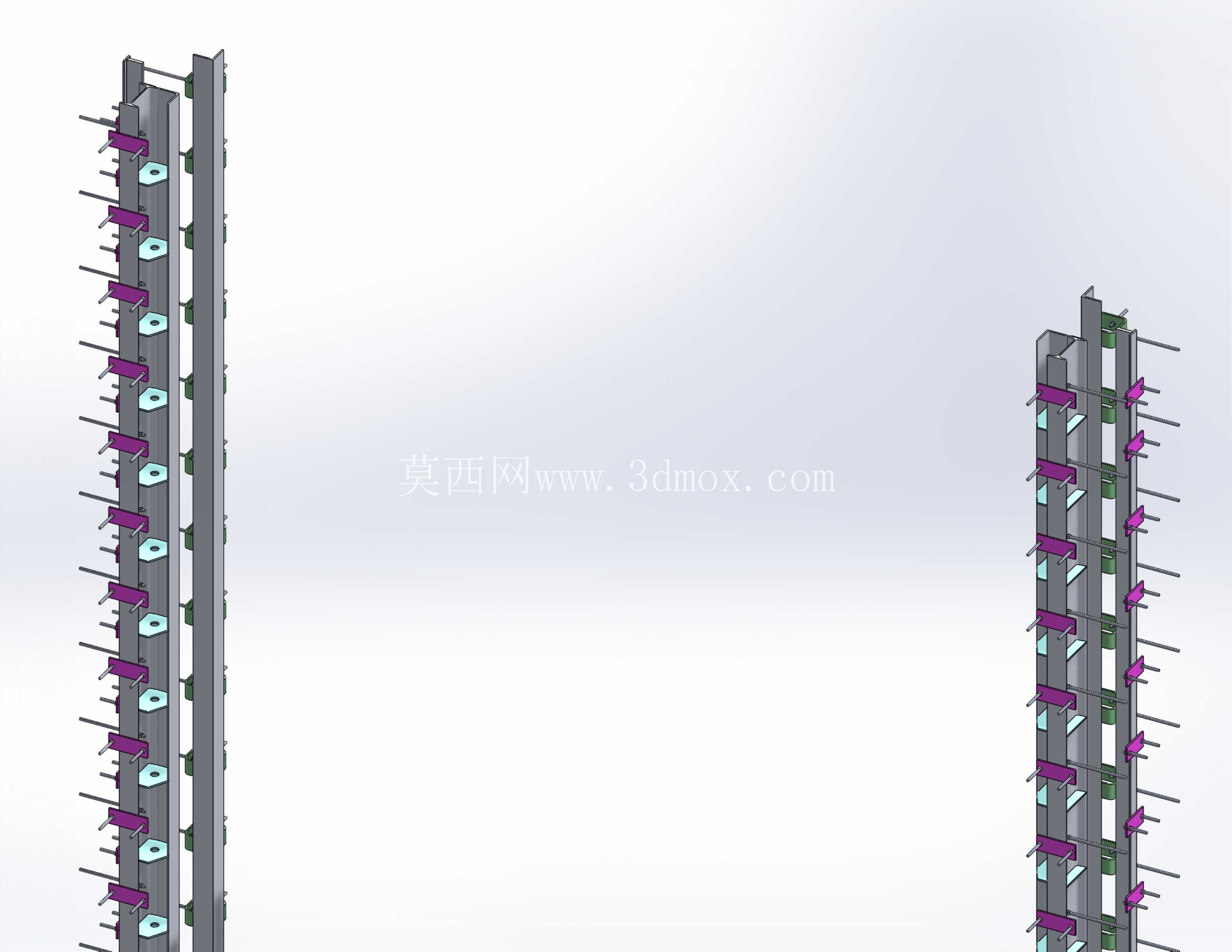

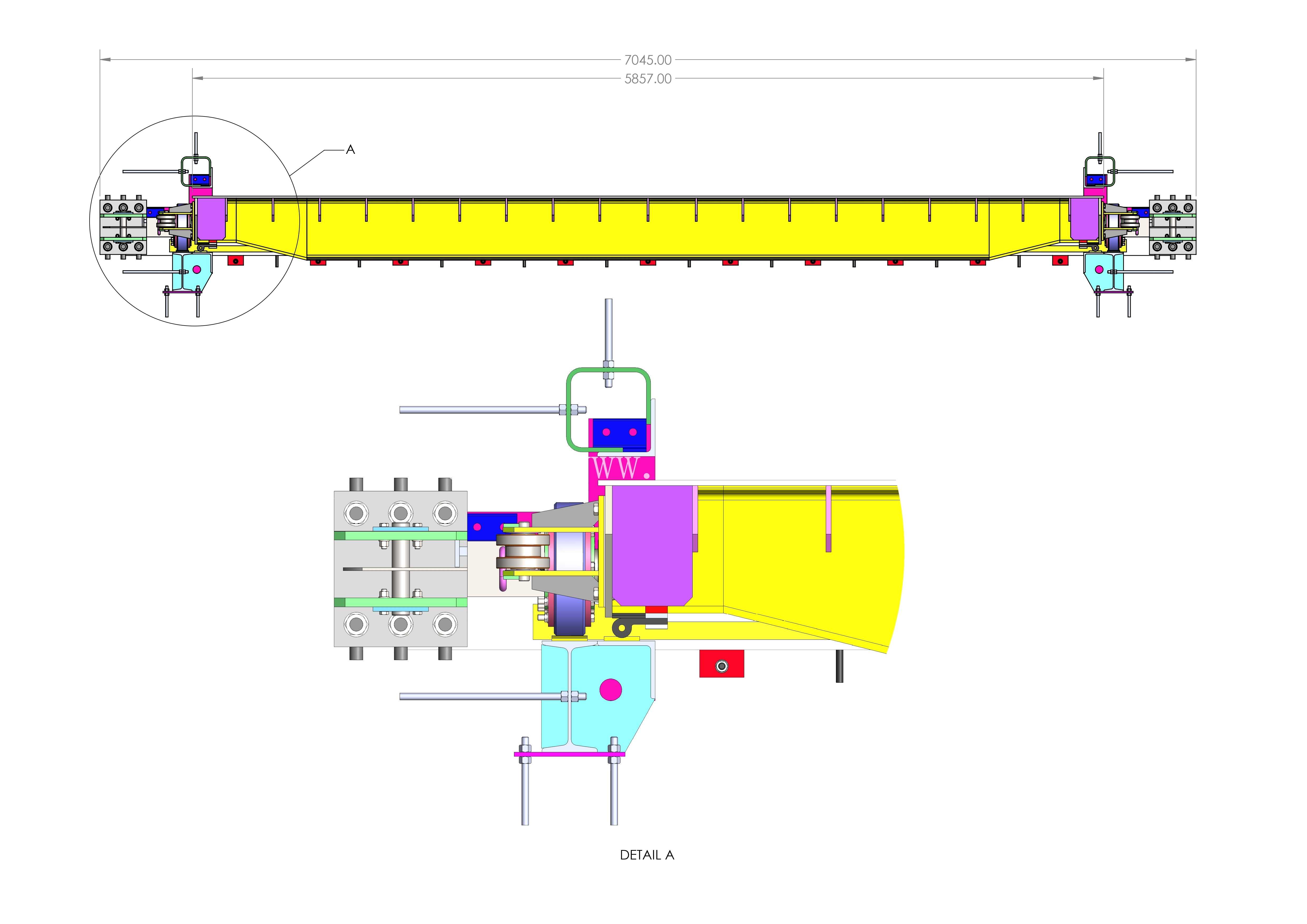

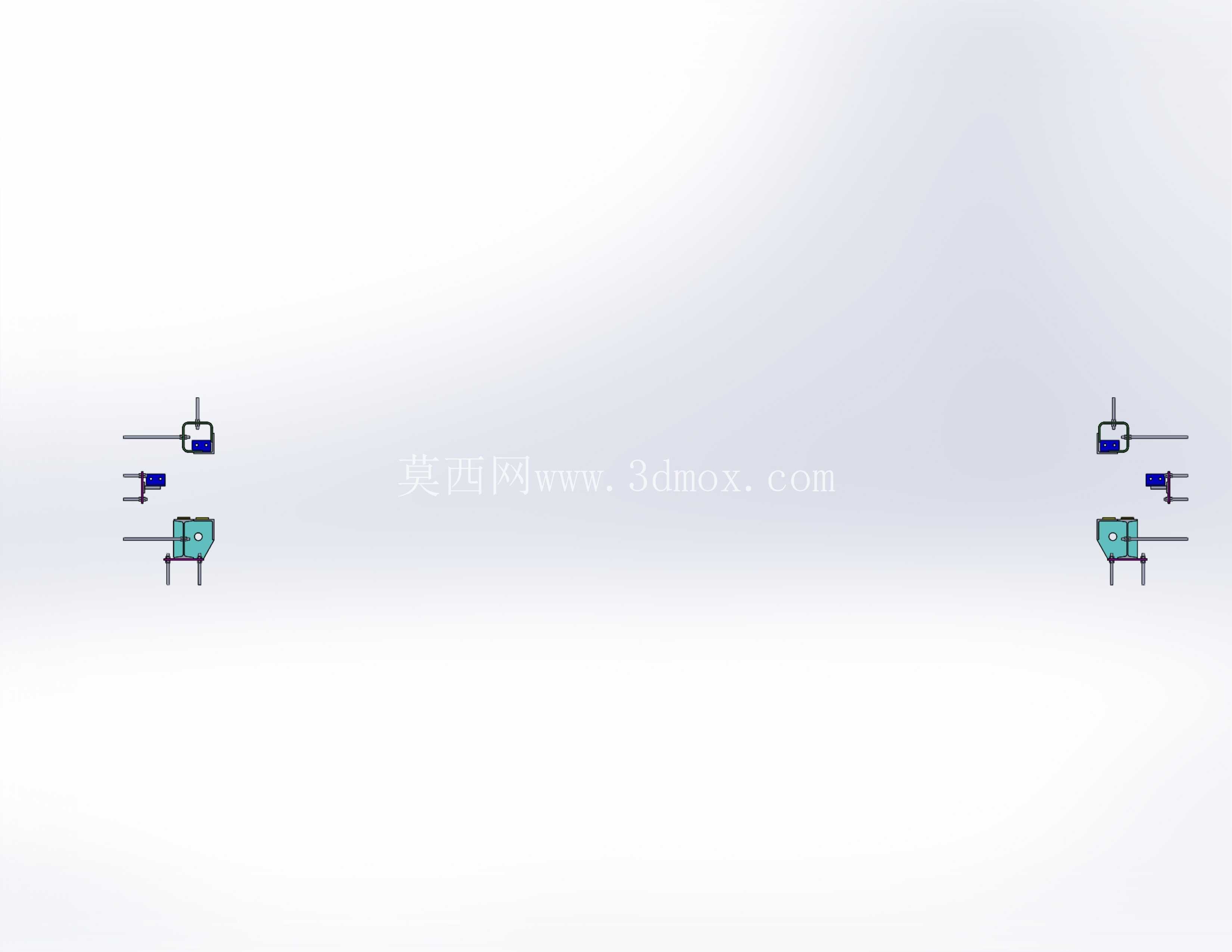

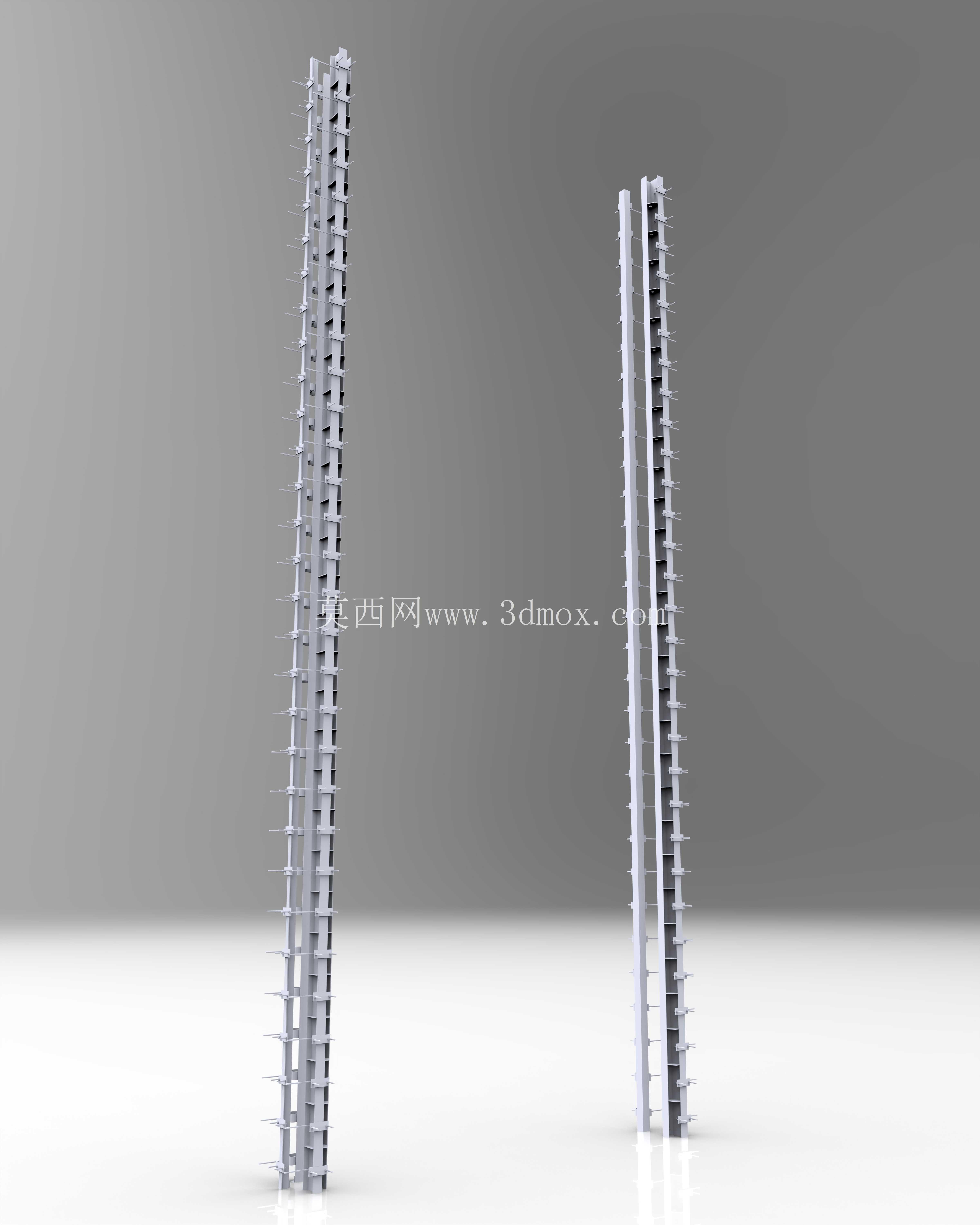

在水力发电项目的挡水结构体系中，预埋件属于核心受力传导部件，直接决定了动水闸门的运行稳定性与止水可靠性，本次设计的嵌入式零件组件，针对Tamor Khola水电项目的现场工况完成结构适配，所有构件的受力路径均按照静水荷载全传导逻辑完成校核。从实际安装场景来看，该组件需要在混凝土浇筑阶段完成预埋定位，所有构件的安装基准面必须与闸墩混凝土结构的配筋层完成刚性绑定，避免后期闸门运行过程中出现基础位移。组件整体采用框架式对称布局，两侧竖向导轨作为主要承载构件，沿高度方向均匀布置多组滚轮轨道安装位，滚轮轨道的工作面平面度公差控制在0.2mm/m范围内，保证闸门上下滑动过程中不会出现卡滞现象。上下横向布置的构件分为两组，上部构件对应闸门全开状态的限位位置，下部构件对应闸门全闭状态的支撑位置，横向构件上的楔形轨道工作面按照1:20的斜度加工，能够在闸门下落到位的过程中自动完成对中校正，抵消长期运行带来的轨道磨损间隙。密封轨道布置在滚轮轨道的内侧，与闸门侧边的止水橡胶带直接接触，密封面的粗糙度要求达到Ra1.6，同时在轨道根部设计有排水导流槽，能够将渗过密封面的少量积水导入闸墩的排水廊道，避免积水长期浸泡构件造成锈蚀。从设计思路层面，整个组件采用模块化拆分设计，所有轨道段的长度控制在2m以内，方便现场运输与吊装拼接，拼接位置采用定位销+高强度螺栓的连接方式，拼接处的工作面错位公差不超过0.05mm，保证滚轮与楔形块在通过拼接缝时不会产生冲击载荷。滚轮组件采用深沟球轴承作为转动核心，滚轮外圈采用高碳铬钢淬火处理，表面硬度达到HRC58-62，能够承受闸门运行过程中的侧向挤压力与竖向摩擦力，滚轮的安装轴采用偏心结构设计，现场安装时可以通过转动偏心轴调整滚轮与轨道的配合间隙，调整范围在0-3mm之间，无需额外加工垫片即可完成间隙校准。楔形轨道的工作面堆焊有不锈钢耐磨层，厚度不小于3mm，避免长期摩擦造成的轨道磨损，楔形块与闸门的连接位置设计有缓冲橡胶垫，能够抵消闸门关闭到位时的冲击载荷，减少结构振动。安装边界方面，两侧竖向导轨的外侧设计有锚筋焊接位，锚筋采用直径20mm的螺纹钢，沿导轨高度方向每间隔300mm布置一组，锚筋伸入混凝土结构的长度不小于35倍钢筋直径，保证整个预埋件与混凝土结构的结合强度能够满足最大静水荷载下的受力要求。组件的整体宽度与闸室的净宽保持一致，竖向高度覆盖闸门从全开到全闭的整个行程范围，上下横向构件的背面同样设计有锚筋结构，与闸墩顶部、底部的混凝土结构完成锚固。在实际运行过程中，该组件能够将闸门承受的全部静水压力通过滚轮、轨道传导到两侧的混凝土闸墩结构上，避免闸门自身承受过大的弯曲载荷，同时密封轨道与闸门止水带的紧密配合能够实现防水密封，防止漏水现象发生。楔形轨道的对中功能能够保证闸门在每次关闭时都能准确落到密封位，不会因为长期运行的偏移造成止水带偏磨，有效延长止水部件的更换周期。整个组件的所有外露构件均采用热浸镀锌防腐处理，镀锌层厚度不小于85μm，能够适应水电项目高湿度的运行环境，减少后期维护工作量。在三维建模过程中，所有构件的装配间隙均按照实际安装公差进行预留，运动部件的行程范围做了完整的干涉检查，确保闸门在全行程范围内不会与预埋件产生结构干涉，同时对关键受力位置做了有限元受力校核，保证在1.5倍设计水头的荷载下，构件的最大变形量不超过1mm，满足长期稳定运行的要求。
