带接线端子的旋转电位器模块结构设计

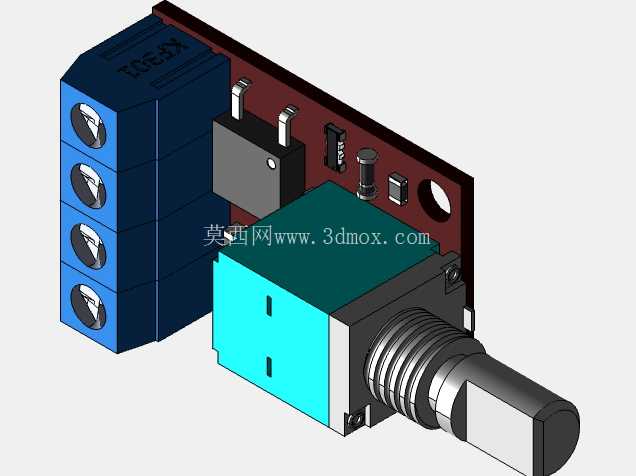

做电子设备结构设计的同行应该都接触过这类集成式电位器模块，平时在音频设备、小型工控调节面板、实验测试台的信号调节回路里用得非常多。这次拆解建模的这款模块，核心是把碳膜旋转电位器、接线端子排、PCB载板整合到了一起，不用再单独飞线接电位器引脚，装到设备面板上就能直接接线用，省了不少装配时的接线工时。

先从实际安装的边界尺寸说起，整个模块的载板是长条形FR4板材，电位器的轴伸端突出载板边缘，轴长刚好适配常规厚度的设备面板，装面板的时候只需要开一个对应轴径的圆孔，用配套的螺母从面板外侧把电位器壳体锁紧，载板部分就自然贴在面板内侧，不需要额外打固定螺丝，这点设计在紧凑的小型设备内部非常省空间。载板上集成的四位弹簧式接线端子，每个端子的压线口径能适配0.5到1.5平方的单股或多股导线，接线的时候不用焊锡，用螺丝刀压下端子的弹簧卡扣就能把线插进去，松开就自动锁紧，现场装配或者后期维护换线的时候效率比焊接式的高很多，也不会出现虚焊导致的接触不良问题。

从功能设计逻辑上看，这款模块把电位器的三个固定引脚、两个开关引脚直接通过PCB走线连到了对应的接线端子上，电位器本身带的轴按开关，能实现回路通断加阻值调节的双重功能，比如在小型音频功放里，拧动轴调节音量大小，按下去就能开关电源，不用额外在面板上单独装电源开关，进一步压缩了面板的开孔数量。PCB上除了电位器和端子，还预留了两个贴片元件的焊位，平时可以根据实际使用需求焊上限流电阻或者滤波电容，应对不同的输入信号场景，不用再额外搭外围电路。

建模的时候特意还原了每个零件的装配干涉关系，比如电位器壳体和载板的定位柱配合，端子排和载板的卡扣固定结构，轴伸端的螺纹段长度、扁位结构都和实物完全一致，做设备结构设计的时候直接调取这个模型，就能提前检查面板开孔位置、内部走线空间是否和其他元件冲突，不用等实物打样回来才发现装配干涉。实际使用场景里，这类模块的旋转阻尼手感是很重要的参数，模型里还原了电位器轴的转动行程，从最小阻值到最大阻值刚好是270度旋转角度，带均匀的档位阻尼感，调节的时候能清晰感知阻值变化的幅度，不会出现拧过了头的情况。

再说说安装时的注意点，载板上的定位孔距离端子排的边缘留有3mm的安全间隙，接线的时候导线弯过来不会和电位器的金属壳体碰到，避免出现短路风险。电位器的金属外壳和PCB上的接地焊盘是连通的，装设备的时候把对应的端子接系统地，能有效屏蔽外界的电磁干扰，在音频场景下可以减少调节时的电流杂音，在工控信号调节场景下能避免外界干扰导致的阻值跳变。整个模块的总厚度从载板背面到电位器轴顶端的尺寸控制得很紧凑，就算是在厚度只有20mm的超薄设备外壳里，也能顺利装下，不会出现轴顶到外壳后盖的问题。

很多刚入行的结构工程师做面板设计的时候，容易忽略电位器轴的扁位和旋钮的配合尺寸，这个模型里特意把轴端的扁位尺寸、D型切面的位置都做了精准还原，选配套旋钮的时候直接对照模型的尺寸选就行，不用反复核对实物参数。另外端子排的每个接线位旁边都预留了丝印标识的位置，实际生产的时候可以在PCB上印上每个引脚的功能定义，装配工人接线的时候对照丝印接就行，能大幅降低接错线的概率。
