雕羽纹饰左轮风格手持发射器造型设计

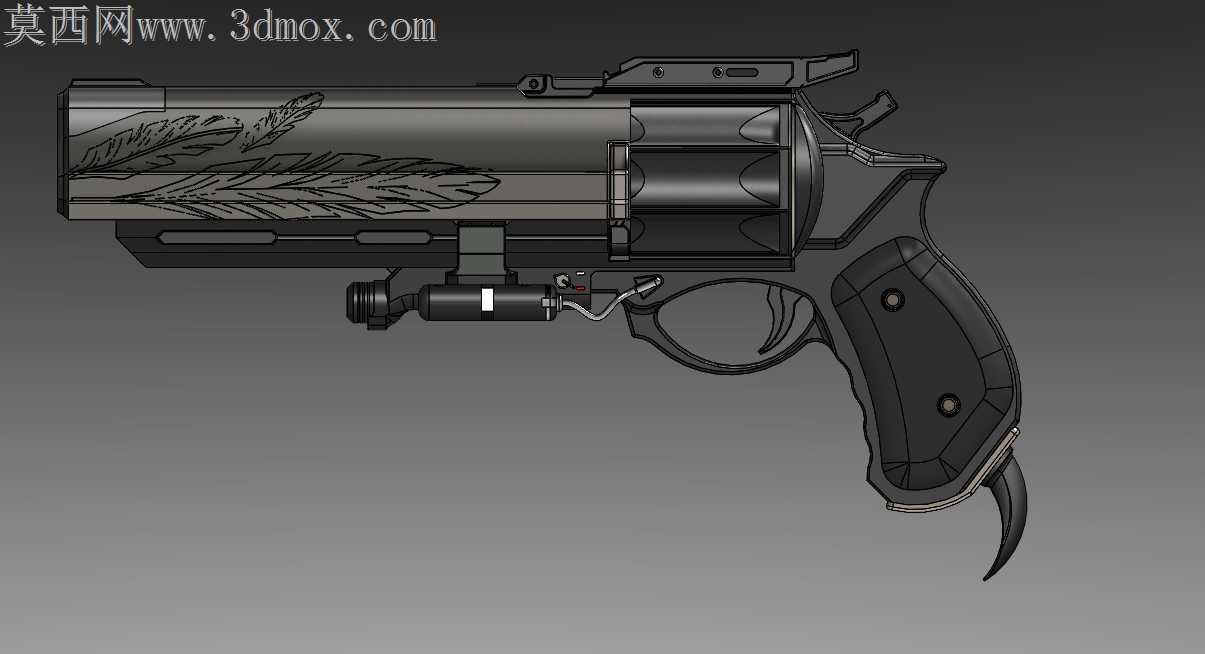

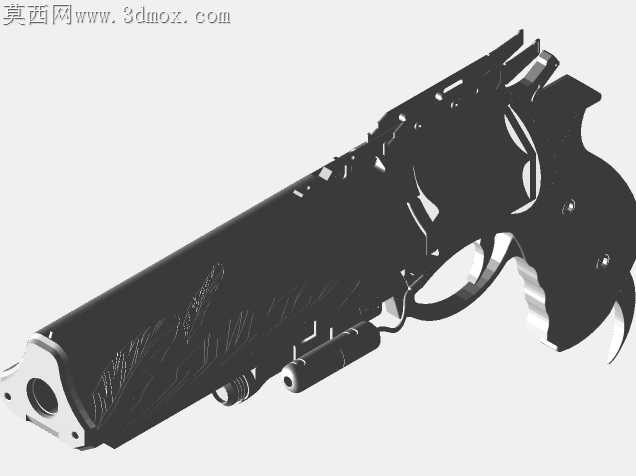

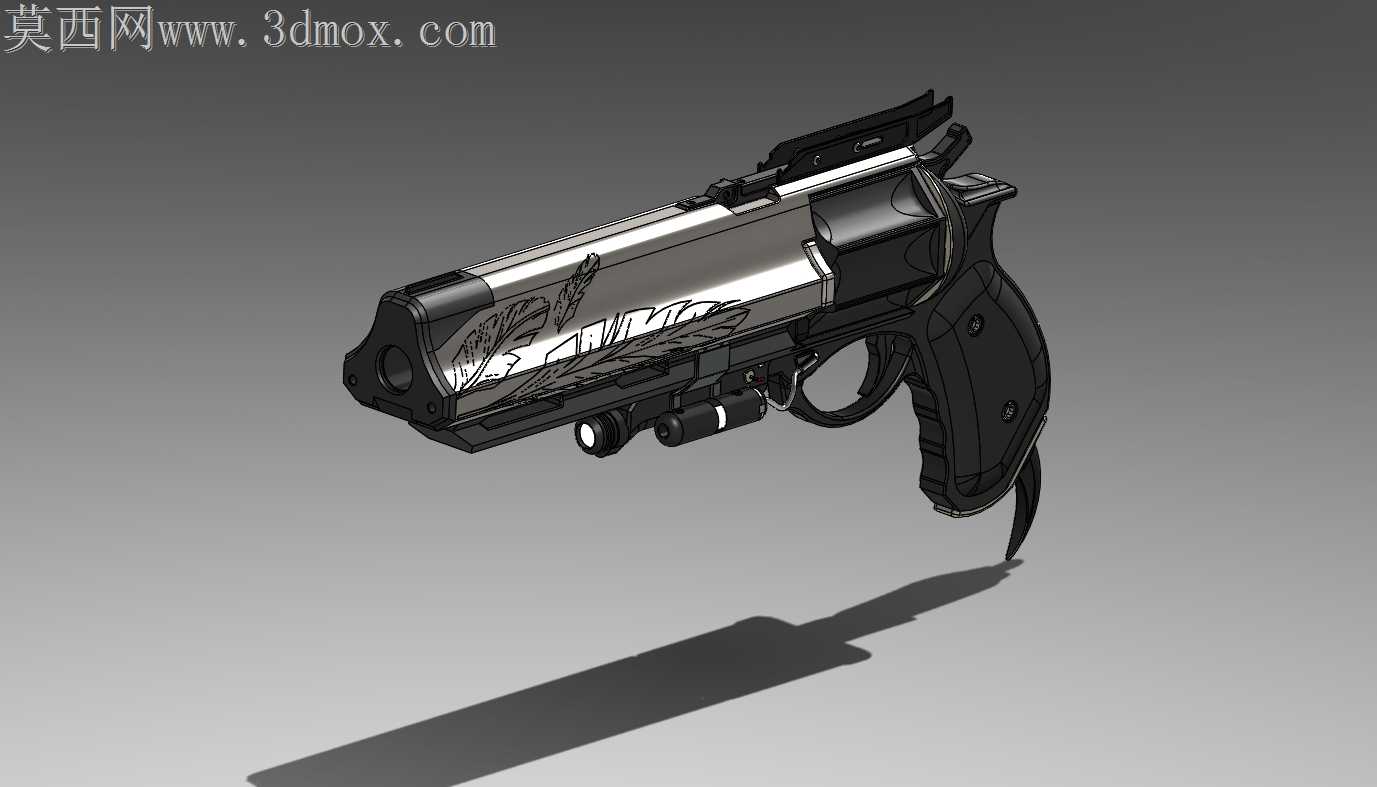

手板加工阶段最容易踩的坑，是这类带曲面纹饰的外露件，稍不留神就会出现刻纹深浅不均、边角崩料的问题，尤其是筒身的羽毛蚀刻区域，常规三轴走刀会在羽枝末梢留下接刀痕，后期打磨很容易磨掉纹饰的锐利边缘。筒身和转轮的配合间隙留0.12mm刚好，既能保证转动时无卡滞，又不会因为间隙过大出现晃动感，握把处的双固定沉孔做了反向倒角，螺丝锁附后表面完全平整，不会凸起硌手。下方挂载的战术附件和筒身的连接座做了定位止口，装配时不需要反复调整对齐，插到底就能锁死螺丝，不会出现附件歪斜的问题。扳机护圈的曲面过渡做了三次曲率校验，和手指贴合的弧度避开了指关节的压迫点，长时间握持也不会有硌痛感，握把表面的防滑纹理深度控制在0.3mm，既不会因为太浅起不到防滑作用，也不会因为太深积灰难清理。筒身的羽毛纹饰没有做简单的贴图凹凸，而是把每一根羽枝的起伏都做了实体偏移，蚀刻加工时走刀路径顺着羽毛生长方向排布，接刀痕藏在羽枝的阴影缝隙里，后期只需要做轻微的抛光就能达到顺滑的触感。击锤部分的尖角做了R0.2的圆角处理，避免加工和装配时划手，同时也不会破坏整体的硬朗造型风格。转轮的弹巢孔做了同轴度校验，每个孔的轴线和转轮旋转中心的偏差控制在0.02mm以内，转动时不会出现偏摆。附件上的调节旋钮做了滚花处理，滚花的齿距1mm，戴手套操作也能轻松拧动，不会打滑。整体的壁厚做了均匀化处理，最薄处不小于1.5mm，3D打印打样时不会出现薄壁翘曲，CNC加工时也不会因为壁厚太薄产生震刀纹。表面做了分色处理，筒身的金属部分做哑光枪灰，纹饰部分做稍深的炭黑，层次分明又不会过于突兀，握把做类肤质的黑色磨砂，和金属部分形成质感对比。所有外露的棱边都做了极小的圆角钝化，既保留造型的利落感，又不会因为棱角过于锋利造成使用时的划伤。装配时所有配合面都做了公差匹配，销钉孔采用H7/g6的间隙配合，拆装多次也不会出现松动，连接螺丝全部选用标准件，后期维护更换配件十分方便。
