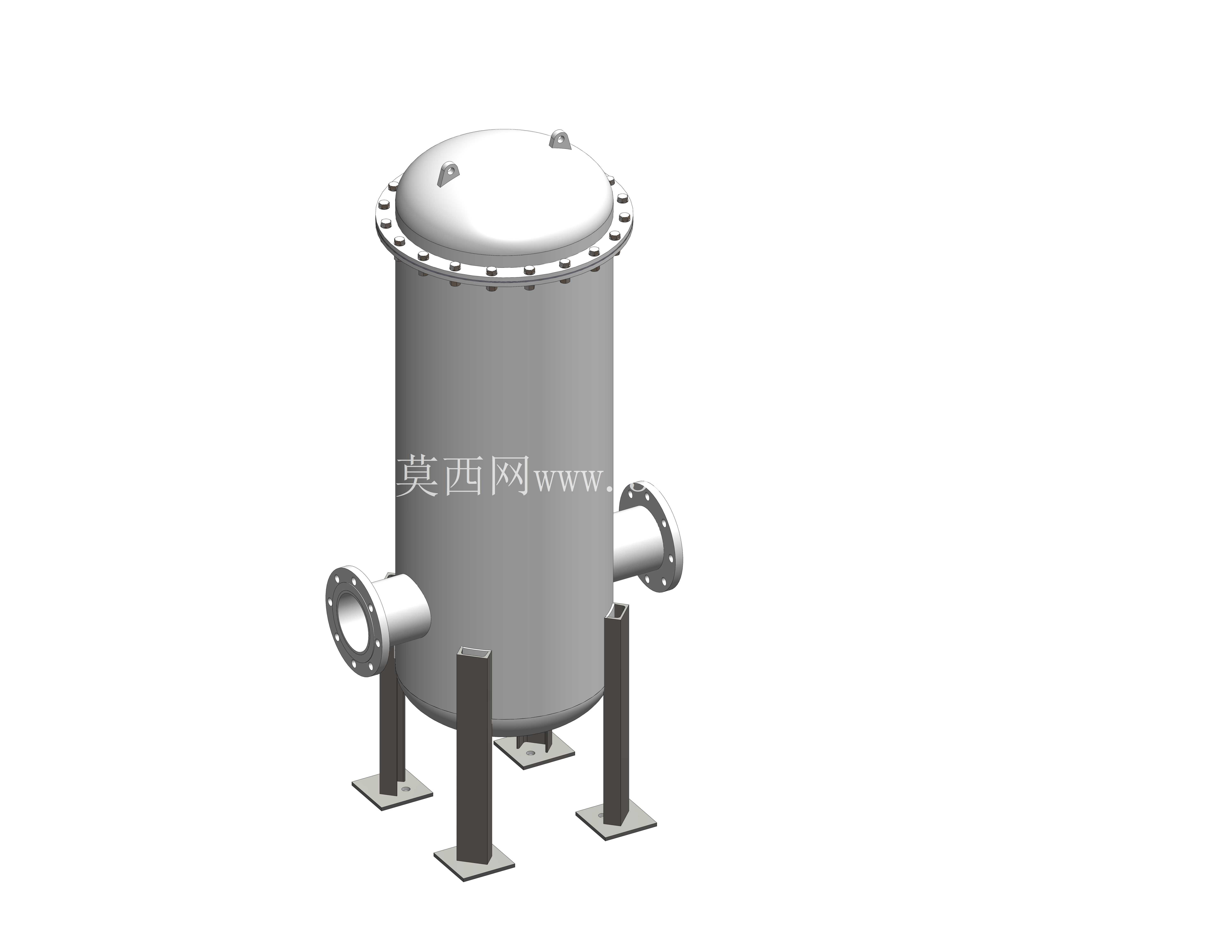

立式承压沼气预处理过滤罐体结构

在沼气工程的预处理工段，这类立式过滤罐体是前端气源净化的核心单元，通常布置在厌氧发酵罐出气口后端、增压风机或脱硫装置之前，承担着拦截沼气中携带的发酵浮渣、颗粒杂质、冷凝液滴的作用，避免后端精密脱硫床层堵塞、风机叶轮磨损、流量计卡滞等常见工程问题。从结构设计逻辑来看，整体采用立式圆筒承压壳体构型，上封头为标准椭圆形封头，通过周圈均布的螺栓法兰结构与筒体连接，这种快开式法兰结构的设计初衷，是为了定期开盖更换内部的过滤滤芯、清理沉积在筒体下部的杂质积液，无需切割或破坏主体焊缝，运维操作的便利性是结构选型时优先考量的点。筒体两侧对称布置的水平法兰接口，分别作为沼气的进气与出气通道，法兰采用突面密封形式，匹配工程现场常用的PN10或PN16压力等级管道，可直接与现场的沼气输送管道对接，不需要额外做转接结构，接口的中心高度经过匹配计算，既保证进气侧气流进入筒体后有足够的扩容沉降空间，避免高速气流直接冲击滤芯造成局部负荷过载，也保证出气侧位于滤芯的洁净侧，不会将未过滤的杂质带出罐体。底部采用四根均匀分布的支腿式支撑结构，每根支腿下端带有方形安装底板，底板上预留螺栓安装孔，可直接通过化学锚栓或膨胀螺栓固定在混凝土设备基础上，支腿的高度设计预留了底部排污口的安装操作空间，现场安装时不需要额外搭建支撑钢架，降低现场施工的工作量。筒体内部的流道设计遵循重力沉降加滤芯拦截的组合分离逻辑，沼气从一侧接口进入筒体后，流通截面突然扩大，气流速度迅速降低，其中携带的大颗粒杂质和冷凝液滴会在重力作用下沉降到筒体底部的集污区，气流随后向上穿过多层过滤元件，剩余的细小固体颗粒、气溶胶液滴会被过滤介质拦截，洁净的沼气从另一侧接口流出进入下一个处理工段。设计过程中需要重点校核几个边界参数：首先是筒体的壁厚，需要根据工作压力、材质许用应力、焊接系数计算得出，同时要考虑沼气中含有的硫化氢、水汽带来的腐蚀余量，通常会在筒体内壁做防腐涂层处理；其次是支腿的承载能力，需要核算满水状态下的整体重量，加上风载、地震载荷的组合工况，保证支腿与筒体的焊接节点强度足够，不会出现失稳变形；另外法兰接口的位置公差需要严格控制，保证现场管道对接时不会出现强制组对的情况，避免额外的装配应力作用在法兰焊缝上。这类过滤设备的应用场景不局限于大中型沼气工程，在垃圾填埋气收集、生物质气化燃气净化、小型养殖场沼气利用等项目中也有广泛适配性，不同工况下只需要调整内部过滤元件的精度、更换适配的密封垫片即可满足使用要求，不需要改动主体壳体结构，通用化程度较高。从安装边界来看，设备就位时需要在顶部预留足够的开盖操作空间，满足更换滤芯时的吊装操作需求，侧面要预留阀门安装、管道连接的操作距离，底部要留出排污阀的安装与维护空间，整体安装对基础的水平度有一定要求，避免设备倾斜后内部积液无法顺利从排污口排出，造成滤芯长期浸泡在积液中影响过滤效果。结构建模过程中，法兰的螺栓孔周圈均布位置、支腿的安装角度、封头与筒体的对接焊缝位置都需要严格按照压力容器相关规范做细节处理，避免出现干涉、应力集中的结构问题，比如支腿与筒体的连接位置会增加加强垫板，分散支腿传递的集中载荷，避免筒体局部应力过大造成变形；法兰密封面的平面度需要在建模时做公差标注，保证加工后密封性能达标，不会出现沼气泄漏的安全隐患。
