变压器铁氧体 PWM“EEL22”

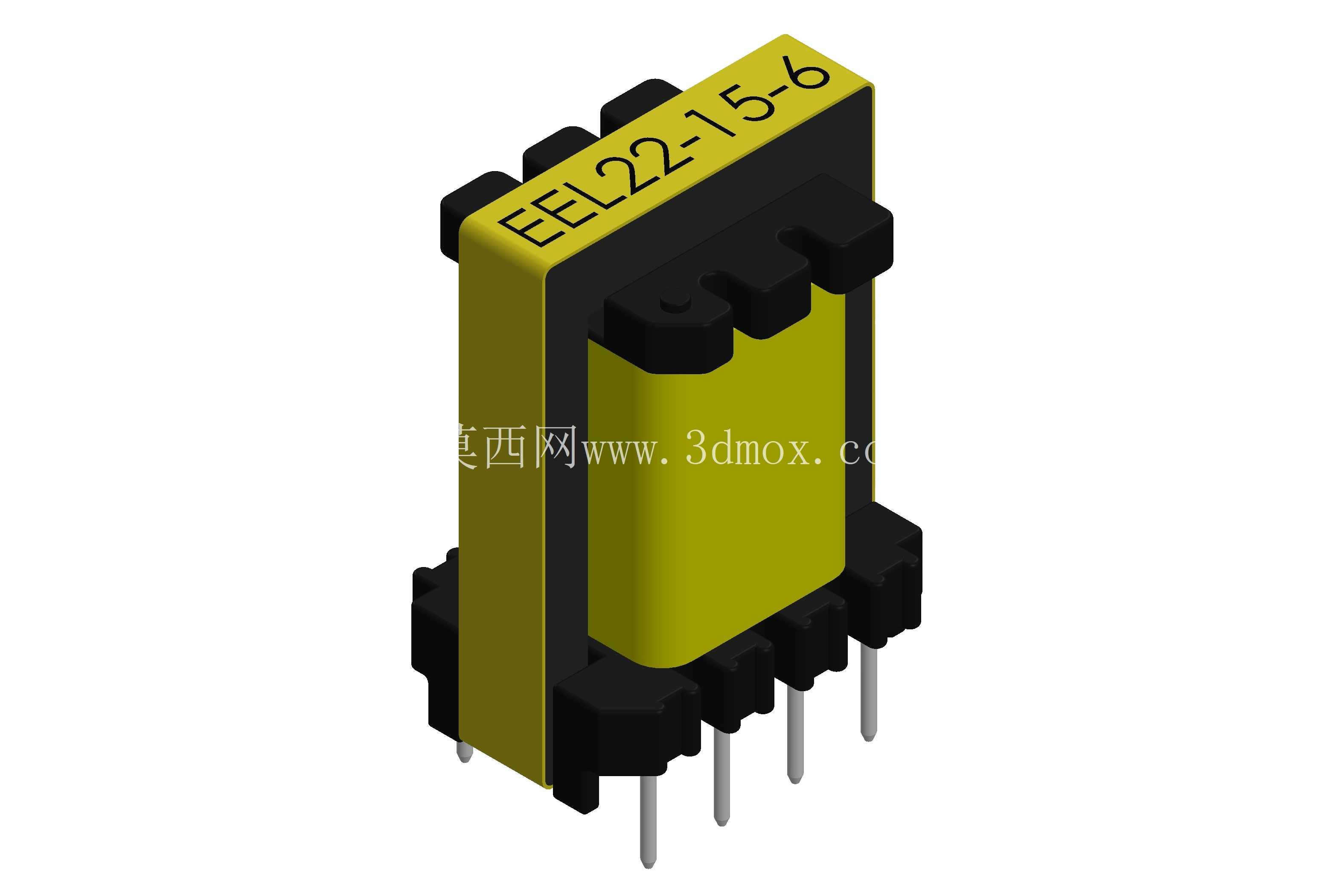

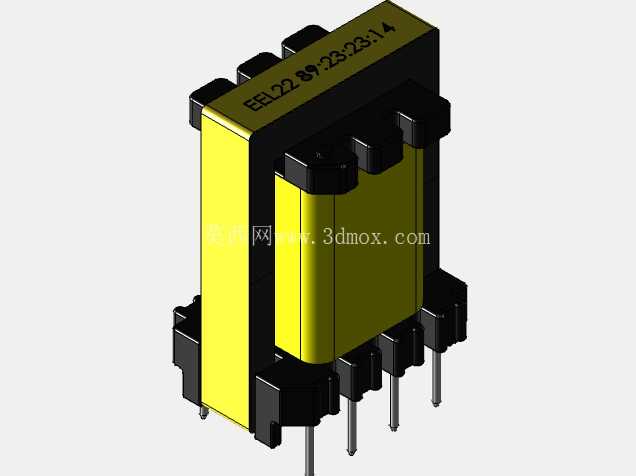

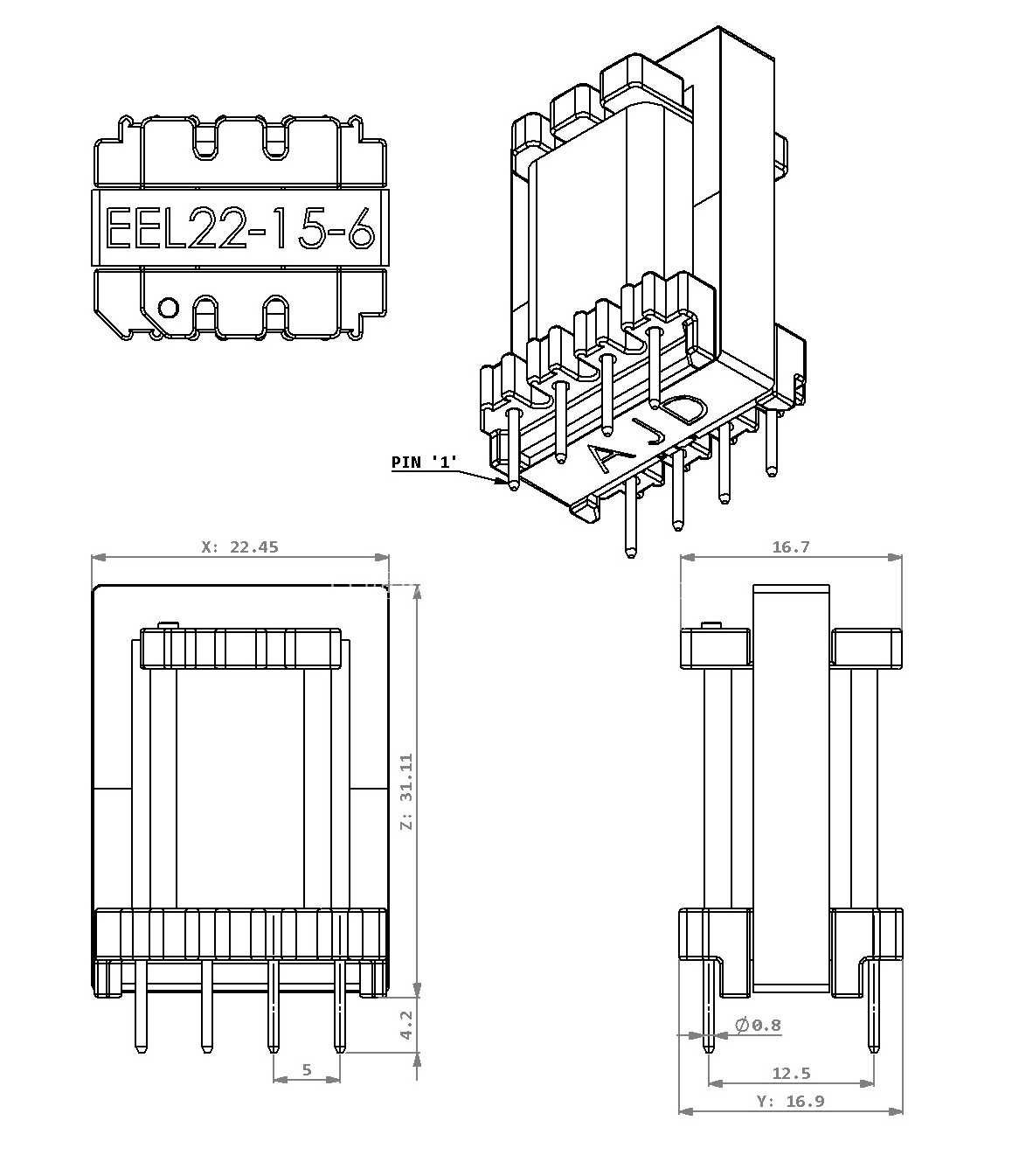

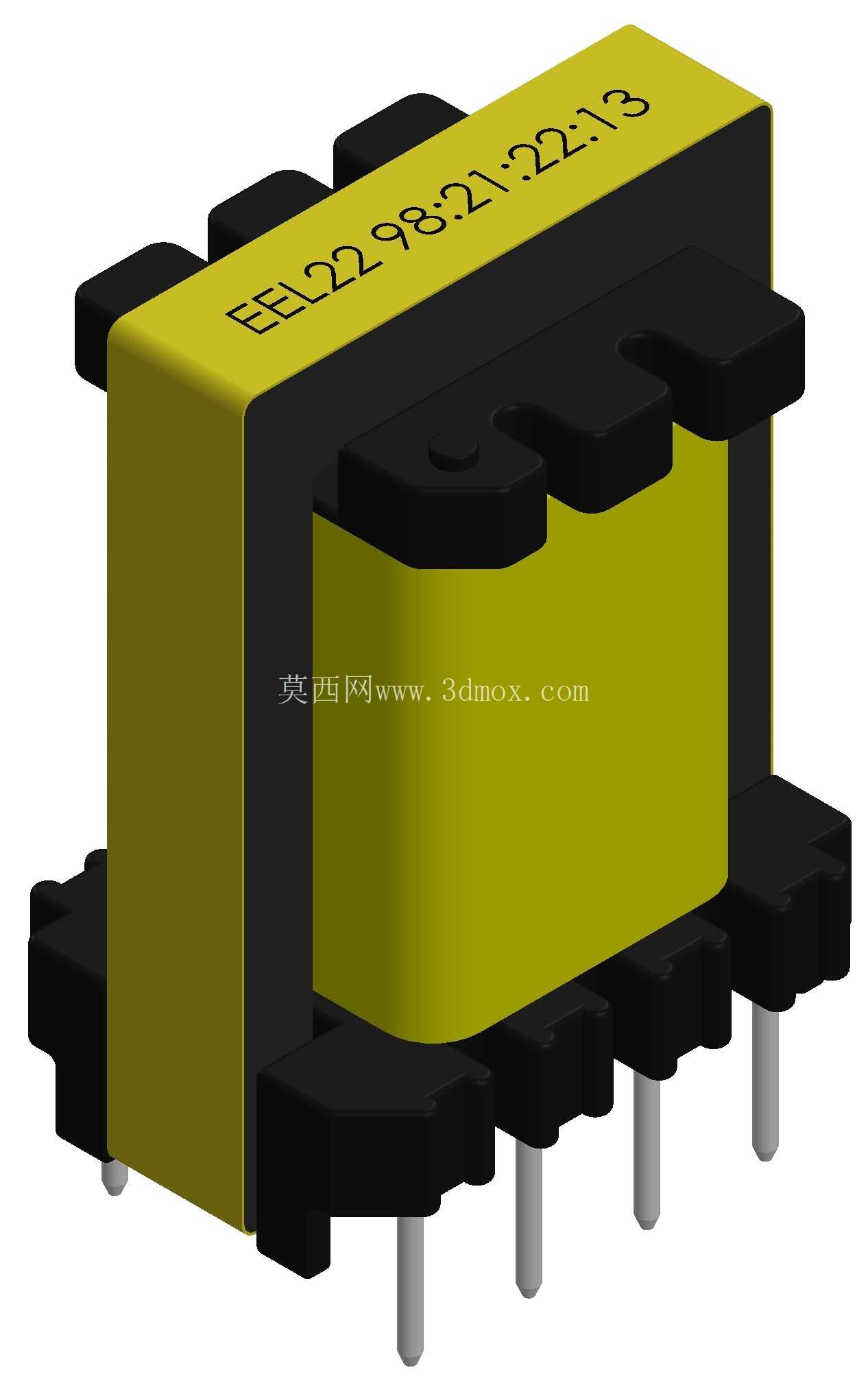

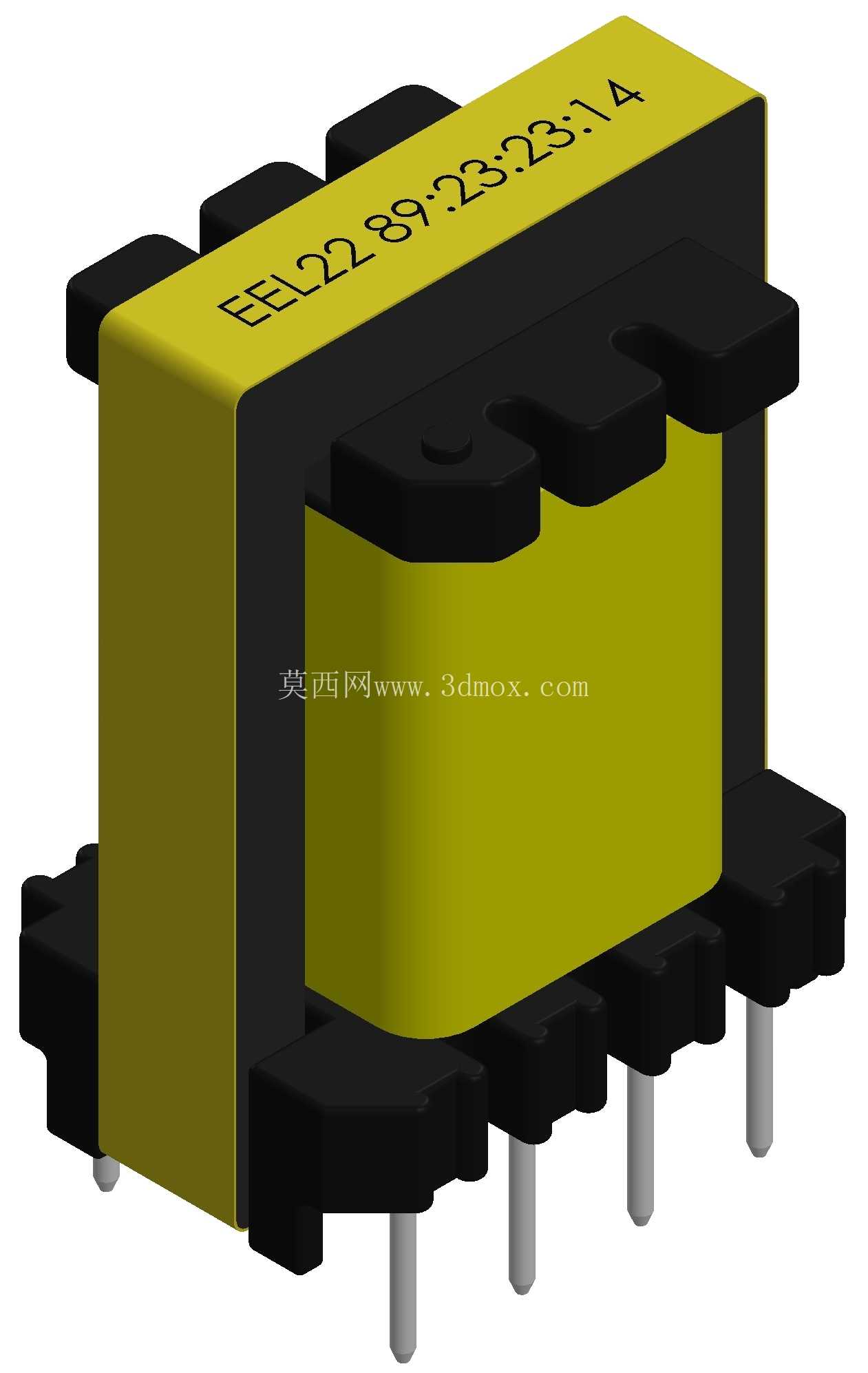

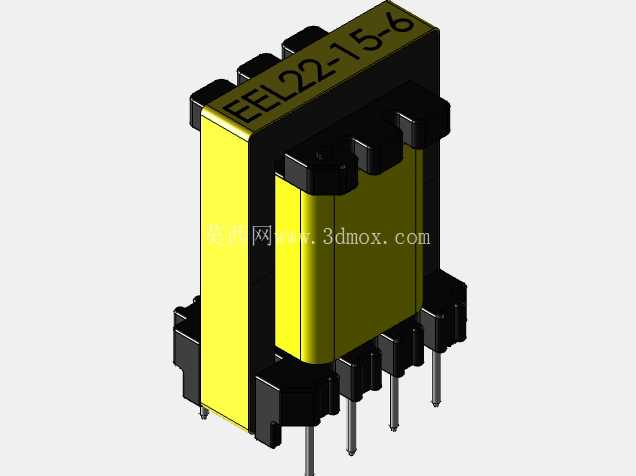

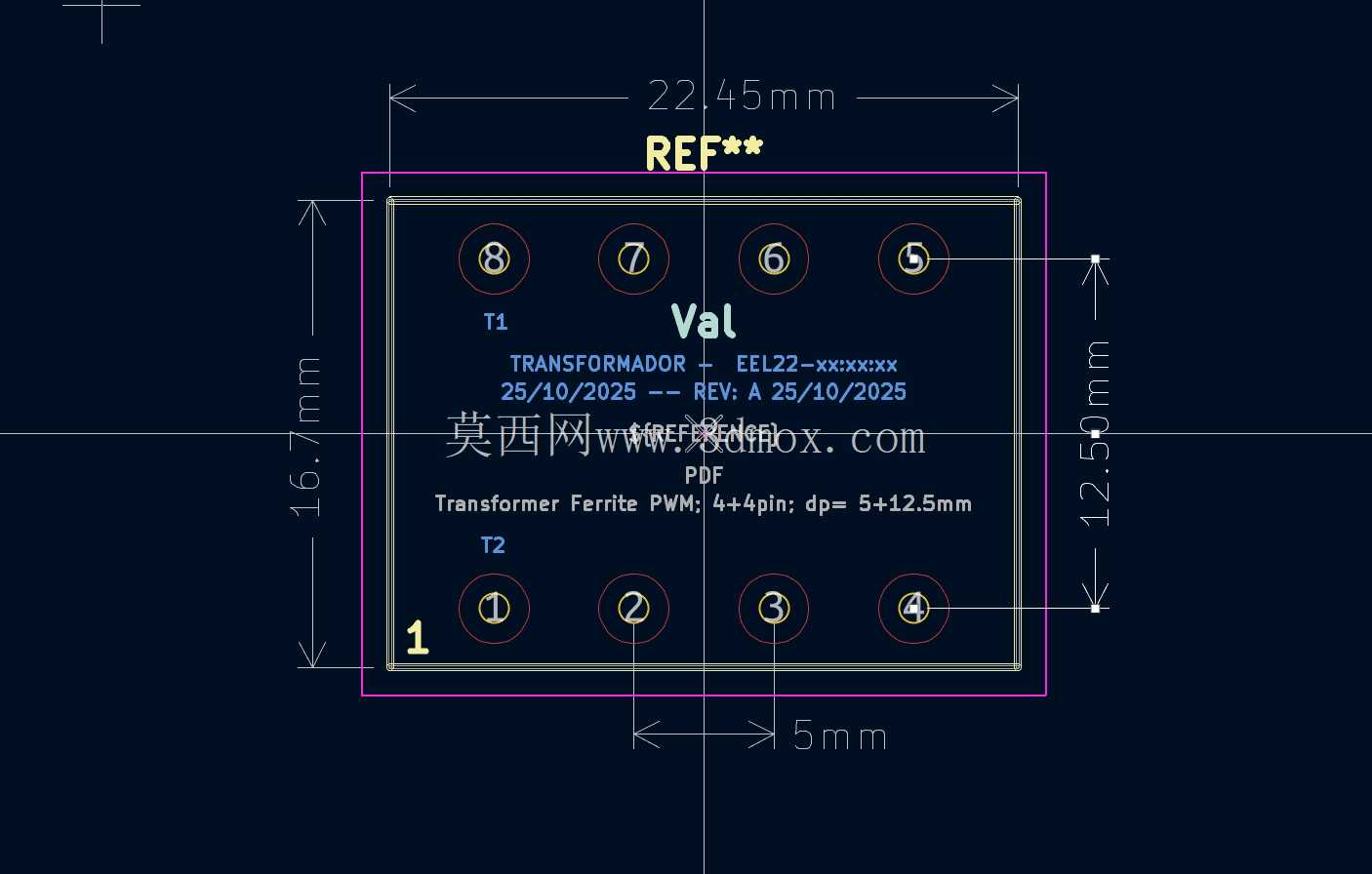

变压器/变压器铁氧体 PWM“EEL22”零件编号：EEL22-15-6 形状/形式：E? 尺寸/Medidas（宽度 x 深度 x 高度）/（Ancho x Profundidad x Alto）Box/Caja (3D)：22.65 x 16 x 17.4 [mm] 核心/Núcleo：22.25 x 15.26 x 5.70x5.70 [毫米]ARCHIVOS：EEL22(4+4p).STEP (KiCad 3D) EEL22_4+4_a_KC9.png (Kicad 足部图像) EEL22_4+4_a_KC9;kicad_modd (Kicad 足部) EEL22(4+4p)_dim.JPG（测量/ Medidas) EEL22(4+4p).JPG（形状/Forma）EEL22(4+4p)_b.STEP (KiCad 3D)KICAD：Transformador 铁氧体“EEL22”； 脚= 22.45x16.7（x，y）； DP=5x12.5； 法院=1； 垫= 1x2.5 [毫米]； Carrete= 'EEL22' 预设 3D：旋转：X = 90.00° & Z = -90.00° 文件：替换 ';' 为了 '。' （Archivos KICAD：reemplazar ';' por '.'）注释：创建：2025 年 10 月 26 日 -- 修订：2025 年 10 月 26 日 --> 不要忘记“喜欢”
