带钛交换器的太阳盐用蒸汽发生装置

在太阳能光热储能的原型试验场景里，这类适配太阳盐工质的蒸汽发生装置，承担着把储热介质携带的高温热能转换为可用蒸汽的核心作用，不少中小型试验台架在搭建初期，都会优先选择结构紧凑的立式箱体结构来压缩安装空间，避免过多占用试验场地的有效作业区域。从实际落地的安装边界来看，该装置整体外轮廓尺寸控制在65厘米×65厘米×100厘米，立式支腿的设计把下部出料/排液接口抬离安装基准面足够距离，既方便现场对接管路，也能给后续的阀门安装、运维操作留出充足的手部操作空间，不需要额外抬高设备基础就能完成常规的管路接驳作业。

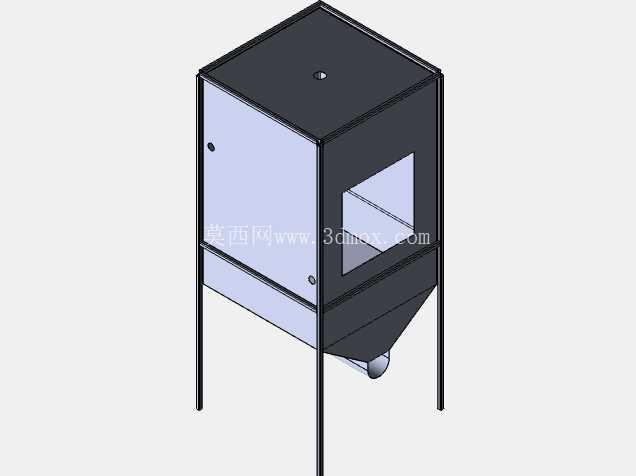

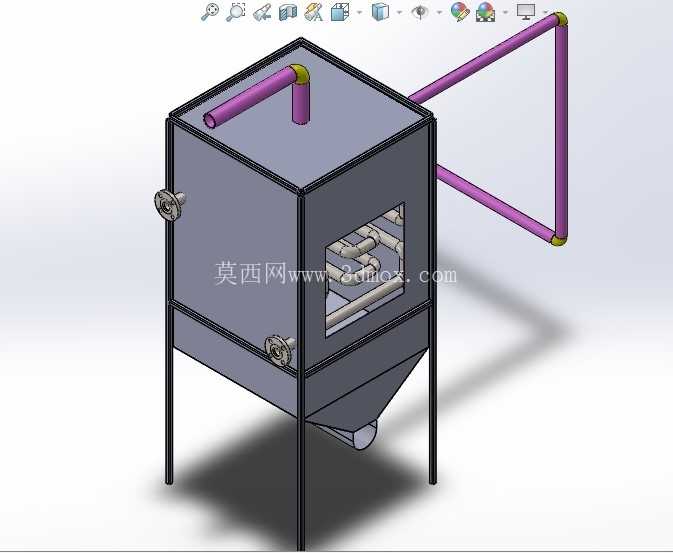

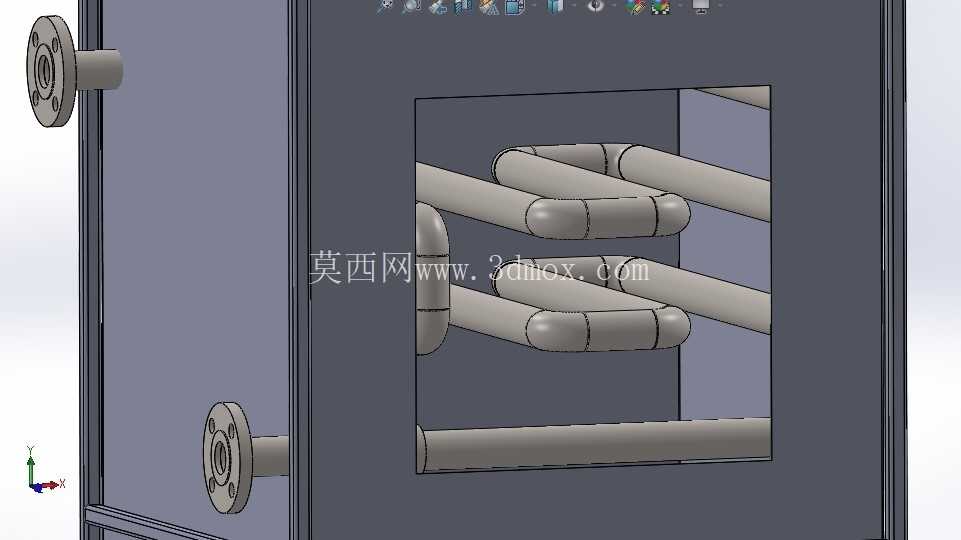

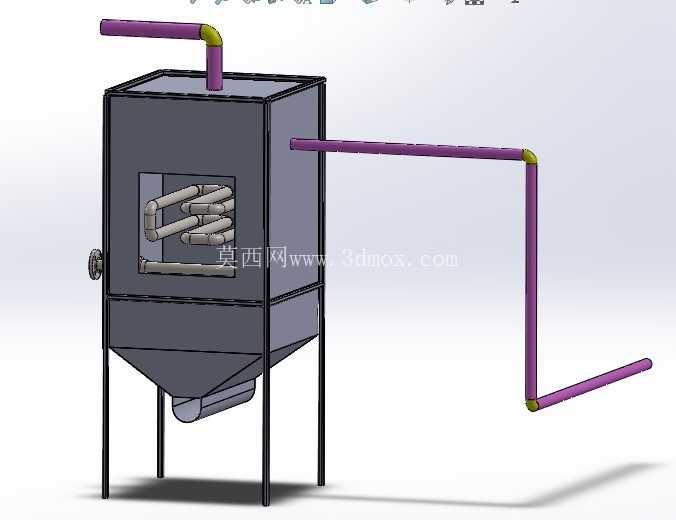

结构设计上，上部采用封闭的立方体腔体作为核心换热空间，顶部预留的单孔接口用于安装压力监测或者安全泄压组件，侧面开设的方形检修口可以在不拆解整体外壳的情况下，观察内部钛交换器的运行状态，也能方便检修人员完成内部组件的检查与更换；下部的锥斗结构是针对太阳盐工质的特性做的针对性设计，当设备停机或者工况波动出现工质凝结时，锥面的倾斜角度可以让残留介质顺着坡面汇集到底部的排出口，避免介质在腔体内角落堆积板结，减少后续清理的工作量。

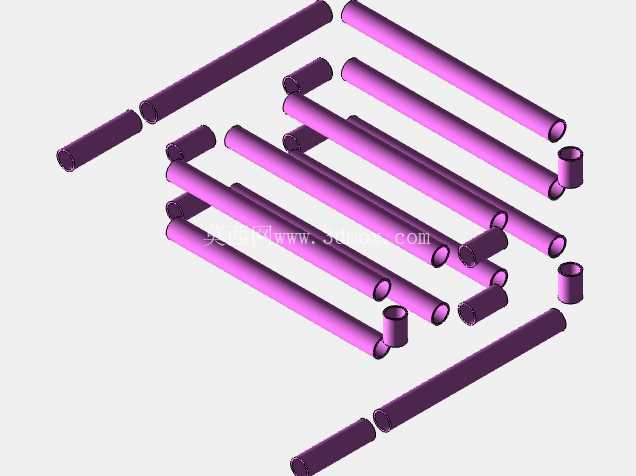

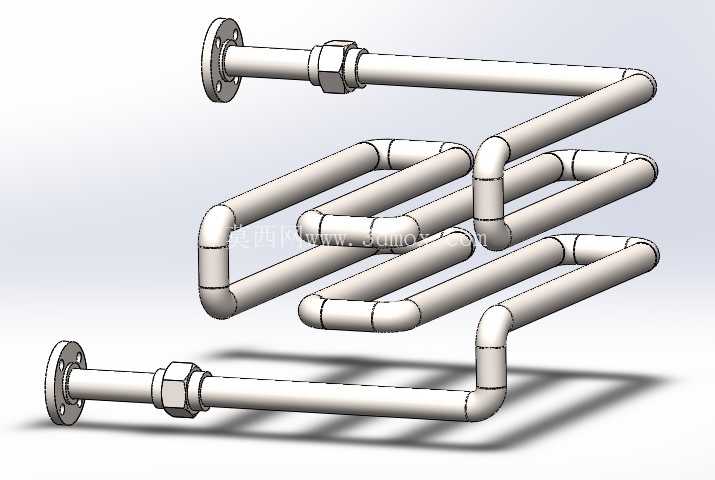

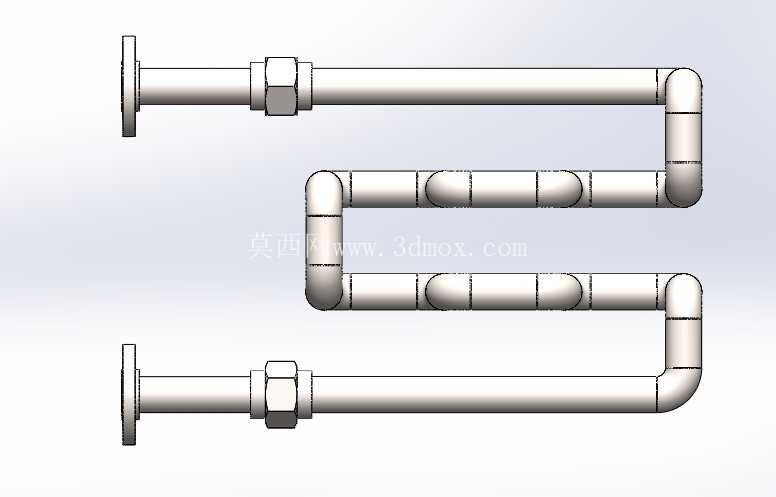

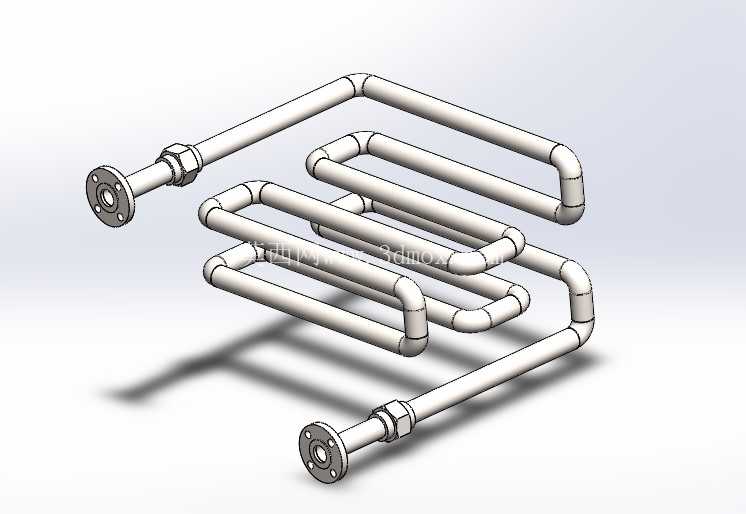

内置的钛交换器是这套装置的核心功能部件，选择钛材质一方面是适配太阳盐的高温腐蚀特性，能够在长期高温运行工况下保持结构稳定性，减少材质腐蚀带来的杂质混入或者换热效率衰减问题；另一方面钛材的换热系数表现优异，能够在有限的腔体空间内实现足够的换热面积，保证太阳盐携带的热能可以高效传递给水侧介质，产出参数稳定的蒸汽。外壳部分采用框架加面板的拼接结构，框架用标准型材焊接成型保证整体结构刚度，外侧面板做密封处理减少腔体内的热量散失，侧面预留的两个小孔分别对应液位监测和温度测点的安装位置，出厂前就完成了开孔定位，现场安装时不需要二次加工就能直接装配套件，能大幅缩短试验台架的搭建周期。

从实际应用的角度看，这类小尺寸原型装置主要服务于实验室阶段的工艺验证，不需要追求大出力的工业级参数，反而更看重结构的易拆解、易改性特点，这套模型的结构拆分逻辑完全贴合试验需求：上部腔体、锥斗、支腿、交换器都是独立可拆分的模块，研究人员如果要调整换热面积、改变锥斗角度或者更换不同材质的交换器，只需要修改对应模块的参数即可，不需要重构整个设备的三维模型，能给后续的方案迭代节省大量建模时间。安装时只需要保证四个支腿的支撑面在同一水平面上，就能避免设备运行时出现应力集中，对接管路时要注意上部接口、侧面检修口、底部排出口的操作空间预留，不要把其他设备紧贴装置外壁布置，至少留出10厘米以上的间隙方便散热和后续运维。

不少初次接触光热试验台架的设计人员，容易忽略太阳盐工质的凝结残留问题，把腔体底部做成平底结构，结果每次停机后都有大量介质残存在腔体内，清理时需要完全拆开上盖，费时费力还容易刮伤内壁的密封面，这套锥斗结构的设计刚好规避了这个问题，倾斜角度经过实际验证可以让熔融状态的太阳盐完全自流排出，不需要额外设置吹扫或者刮料机构，简化了整体结构的同时也降低了设备的制造成本。侧面的检修口尺寸刚好可以容纳成年人的手臂伸入，日常检查交换器的固定状态、清理内壁附着的杂质时，不需要拆开整个顶盖，大幅降低了日常运维的工作量。
