手持式数显压力检测装置结构设计

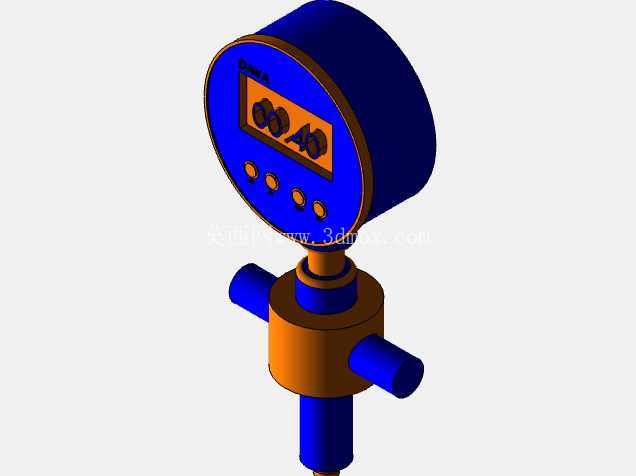

在实验室压力参数校准、HVAC暖通空调系统管路压力巡检、气动系统回路压力排查这类日常作业场景里，手持检测设备的操作手感、读数便捷性直接影响现场作业效率，这款数显压力检测装置的结构设计，完全围绕现场实操的工程需求展开。从整体结构布局来看，显示端采用圆形表头设计，表头正面嵌入数显屏区域，下方排布四个操作按键，单手握持时拇指可自然覆盖按键操作区，无需调整持握姿势就能完成参数切换、数值清零、单位转换这类常用操作，完全贴合人体工学的持握角度，长时间手持巡检也不会产生明显的手部疲劳。表头下部的连接基座采用异径转接结构，三个方向预留外螺纹接口，可适配不同通径的管路快插接头，不管是暖通系统的紫铜管路、气动系统的PU软管，还是实验室校准用的硅胶导压管，都能通过更换适配接头完成快速连接，不需要额外加工转接件，大幅降低现场检测的准备时间。设计阶段特意将整体结构的重心控制在表头与连接基座的衔接位置，持握时设备不会出现前端下坠或后端偏重的问题，单手即可完成对准接头、旋紧密封、读取数值的全流程操作，在狭窄的设备夹层、管路排布密集的暖通机房这类操作空间受限的场景下，也能顺利完成检测作业。数显屏区域做了内凹式防护设计，屏幕边缘高出显示平面1.5mm，日常放置或操作时即使发生轻微磕碰，也不会直接刮花屏幕表面，影响数值读取；表头外壳采用圆弧过渡设计，没有尖锐棱角，放在工具包内携带时不会刮损其他工具，也不会在操作时划伤操作人员手部。连接基座下方预留的竖向延长接口，可根据检测场景需求加装延长杆，针对高位管路、深埋管路这类人手难以直接触及的检测点，加装延长杆后无需借助登高梯或开挖作业面，就能完成压力检测作业，拓展了设备的适用场景。从安装边界来看，表头整体直径控制在80mm以内，连接基座的外接接口中心距为45mm，即使在管路间距仅50mm的密集排布场景下，也能顺利将接头旋入待测点位，不会因为相邻管路的干涉导致无法安装；整体重量控制在300g以内，单手持握操作时不会对管路接头产生额外的侧向载荷，避免长期检测作业对管路密封面造成损伤。结构设计阶段充分考虑了不同应用场景的适配性，压力传感模块的安装位置做了通用化设计，可根据检测量程需求更换不同精度等级的传感元件，不需要重新开模制作外壳，仅通过调整内部安装卡位就能完成适配，覆盖从低压气动回路到中压暖通管路的不同检测量程需求。按键区域采用凸起式防水设计，按键与外壳的配合缝隙做了密封处理，现场检测时即使有冷凝水、管路残留液体滴落到表头表面，也不会渗入内部电路模块，提升了设备在潮湿工况下的使用寿命。这款装置的三维建模过程中，所有配合面的公差都按照工业检测设备的通用标准设定，外壳的壁厚均匀控制在2.5mm，既保证了结构强度，又不会过度增加设备重量；接口处的螺纹尺寸完全遵循通用管路连接标准，可与市面上绝大多数常规压力检测接头互换，不需要定制专用配件，降低了后期使用的维护成本。在工业仪表项目的机械设计教学、产品设计实践过程中，这款模型的结构布局可作为手持检测设备的典型参考案例，其人体工学持握结构、多接口通用化设计、防护结构的处理方式，都能为同类检测设备的开发提供可参考的结构思路；针对3D打印实验、教育演示这类场景，模型的拆分结构完全符合打印工艺要求，不需要额外添加支撑结构就能完成各部件的打印制作，组装后可直观展示手持压力检测设备的内部布局与外部连接逻辑。模型的参数化结构设计支持对显示布局、外壳尺寸、接口规格进行快速调整，可根据具体的应用需求快速修改模型参数，适配不同的设计方案，同时模型的文件格式可与多款常用三维CAD软件兼容，结构设计人员可直接导入软件进行方案迭代，不需要重新绘制基础结构，大幅缩短同类产品的开发周期。
