小型便携生物质气化装置结构设计

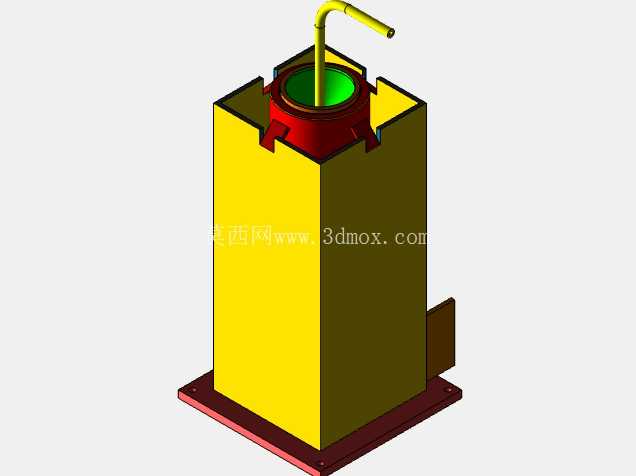

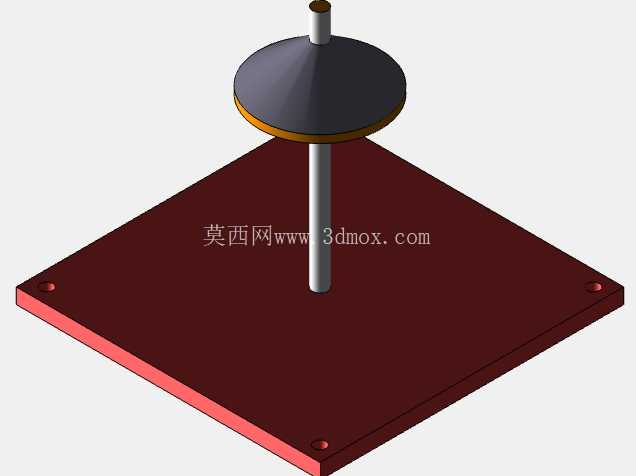

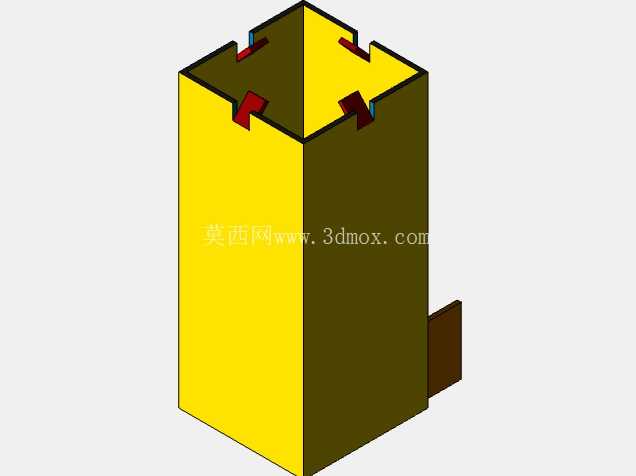

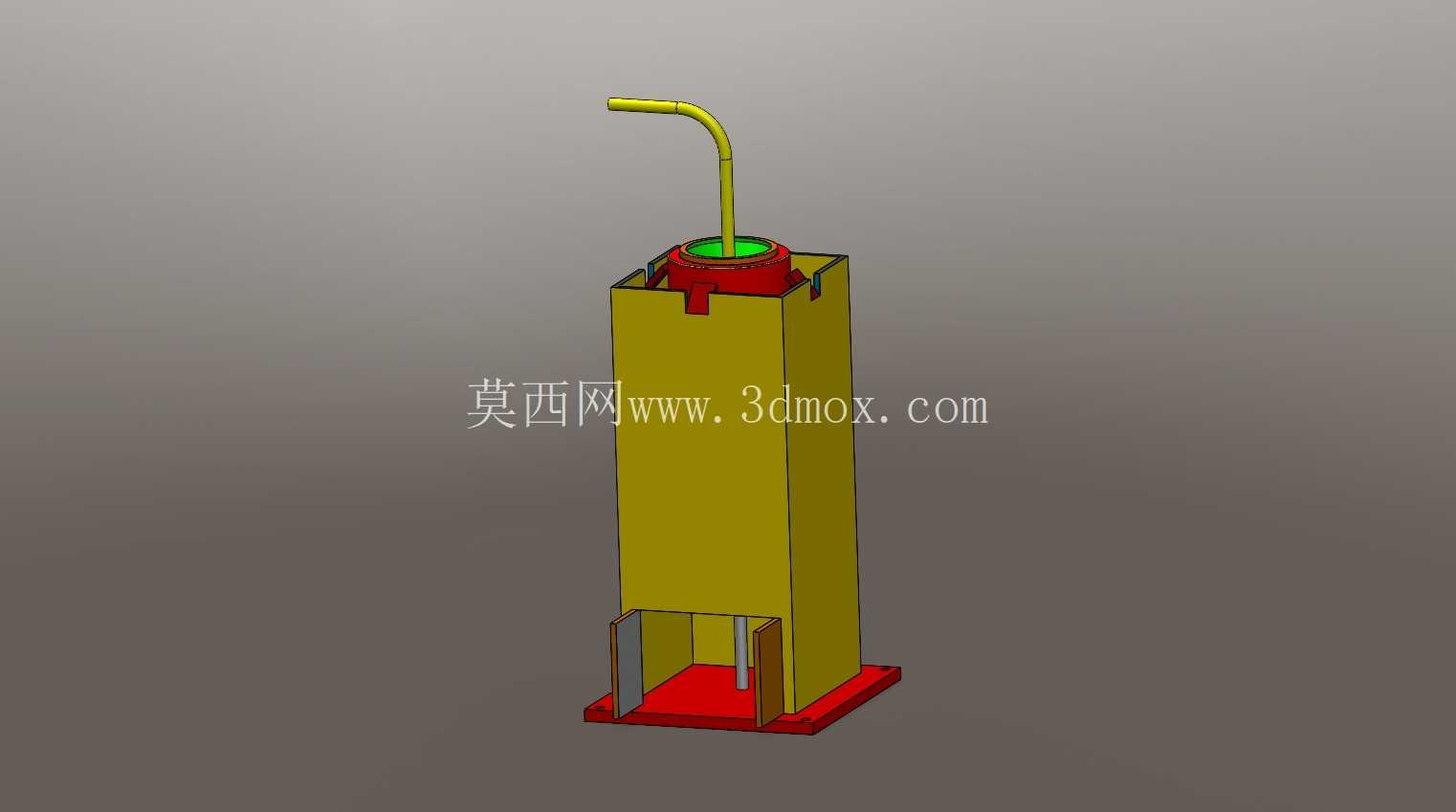

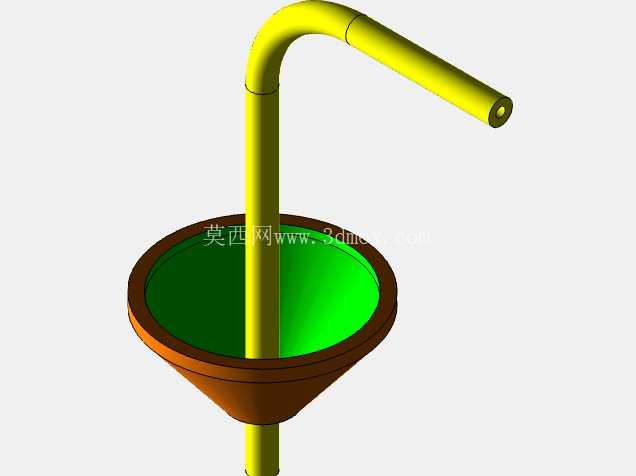

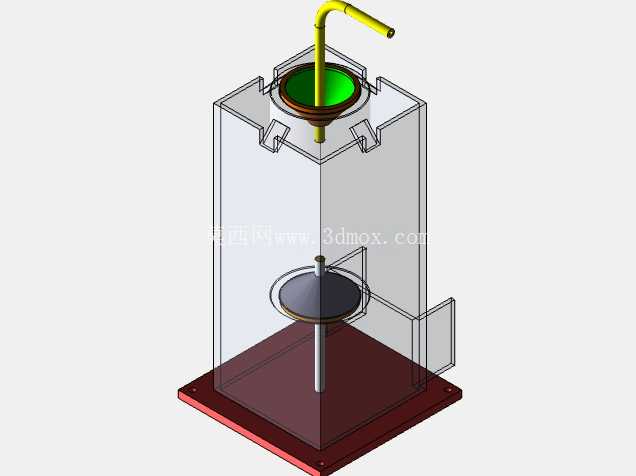

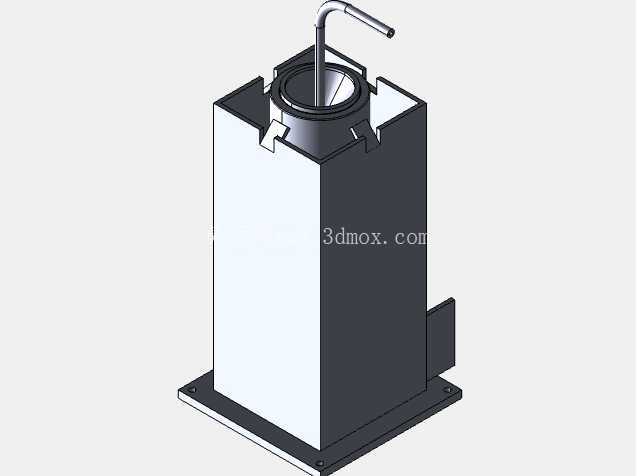

这套便携气化装置的结构设计，核心瞄准无管网能源覆盖区域的分散用能需求，适配农村炊事、户外作业临时供电、偏远区域供暖补能、小型灌溉动力配套等多类场景，整体结构紧凑度优先，所有部件拆解后可装入常规家用车辆后备箱，单人即可完成搬运与组装，无需额外吊装或重型工具辅助。从实际使用逻辑出发，装置采用立式直筒主反应腔结构，反应腔底部预留固定尺寸的一次进风槽，进风槽开口角度经过反复校核，保证有限供氧条件下，腔体内生物质燃料从底部开始逐步发生热解反应，不会出现局部烧穿或者整体焖熄的问题。反应腔上部设置缩径段，用来阻挡热解过程中被气流携带的炭质颗粒，减少导出燃气中的杂质含量，降低后续管路堵塞的概率。顶部的燃气导出管采用可弯折定型的金属结构，可根据外接设备的接口位置调整朝向，不需要额外加装过渡弯头，减少管路沿程阻力损失。配套的燃料推进组件采用抽拉式格栅结构，不需要打开炉体上盖，从侧面即可完成燃料层的松动与补料，避免开盖时燃气泄漏引发的安全隐患。底座采用加宽的方形支撑结构，四个支撑脚的接地面积经过核算，在不平整的泥土地面放置时也不会发生侧翻，底座侧面预留点火口，可从外部直接引燃底部燃料，不需要探入腔体内部操作。整套装置的外形尺寸控制在常规家用桶装水的占地范围内，高度不超过成年人腰际线，安装时不需要额外浇筑基础，放置在平整硬质地面即可投入使用，周边预留十厘米的散热间隙就能满足安全操作要求。结构设计上所有承压部件均采用薄壁耐高温板材，在保证结构强度的前提下尽可能降低整体自重，部件之间的连接多采用快拆卡扣结构，日常维护清理时不需要借助扳手等工具，徒手即可完成腔体内部积灰的清理与易损件的更换。反应腔内壁预留了隔热层安装槽位，可根据使用场景的环境温度选择是否填充隔热材料，在低温环境下使用时填充隔热材料可减少腔体热量散失，提升气化反应效率，高温环境下拆除部分隔热层可避免外壁温度过高引发烫伤风险。燃气导出端预留了标准接口，可直接对接家用灶具、小型发电机组、采暖散热器等终端设备，不需要额外制作转接头。从气化反应的原理出发，结构设计时特意控制了一次进风的总通流面积，保证进入腔体的氧气量刚好维持燃料的不完全燃烧状态，让生物质中的碳元素尽可能转化为一氧化碳、氢气、甲烷等可燃组分，减少二氧化碳与氮气的占比，提升产出燃气的热值。配套的密封结构均采用耐温柔性材料，在腔体工作温度范围内不会发生硬化变形，保证整个反应腔的气密性，避免燃气从缝隙处泄漏。装置底部预留了清灰口，每次使用完成后待炉体冷却，打开清灰口即可将腔体内的残余灰分清理干净，不需要将整个炉体倒置倾倒，降低日常维护的操作强度。考虑到户外使用的复杂工况，所有外露的金属部件均做了防锈处理，在潮湿环境下短期存放也不会出现锈蚀卡滞的问题，可弯折的导气管外层做了防烫包裹，操作时即使误触也不会造成严重烫伤。
