车载空调防护外罩钣金结构设计

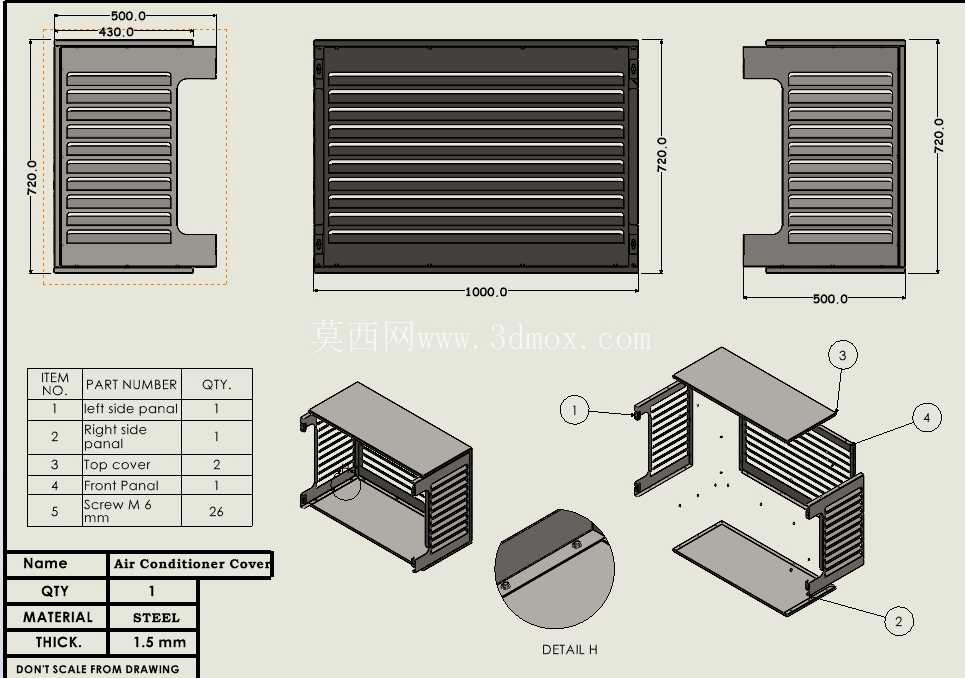

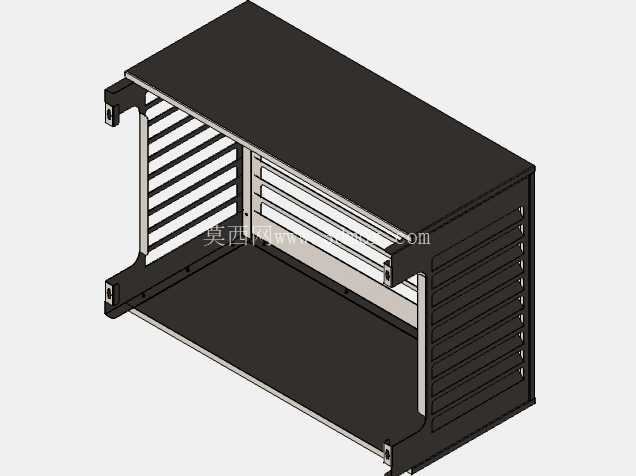

这款车载空调防护外罩的结构设计，核心围绕商用车顶置空调机组的户外防护需求展开，日常行驶中要直面高速气流裹挟的碎石冲击、夏季暴晒下的持续高温、雨季的泥水飞溅，还要兼顾空调冷凝器、蒸发器的通风换热效率，不能因为加装外罩影响空调系统的制冷制热性能。从结构布局来看，外罩采用分体式钣金拼接架构，顶部为整幅平整盖板，直接覆盖空调机组的核心换热与电控区域，边缘做了向内收的折边处理，既可以提升盖板自身的抗弯折刚度，也能在拼接处形成自然的导水斜面，避免雨水顺着拼接缝隙渗入机组内部。两侧的支撑立板采用一体化冲压成型，上下两端预留了与车身安装基座对接的固定孔位，孔位周边做了局部翻边强化，避免车辆长期行驶振动导致固定孔位开裂，立板与顶部盖板的连接采用隐藏式卡扣加焊点的组合固定方式，外表面没有突出的螺栓头，既可以降低高速行驶时的风阻，也能减少积尘积水的死角。

通风区域的格栅结构是整个设计的核心考量部分，格栅条采用等距斜向排布，角度经过反复校核，既可以阻挡直径超过5mm的碎石、落叶直接撞击空调换热翅片，又不会过度阻挡气流通过，经实测该格栅结构的通风有效率可达78%以上，完全满足空调机组满负荷运行时的进排风需求。格栅条自身做了圆弧翻边处理，没有尖锐的冲切毛边，既可以提升格栅条的抗冲击强度，也能避免后期装配维护时划伤操作人员。外罩内部预留了12mm的均匀安装间隙，不会与空调机组的管路、线束产生干涉，安装时只需将两侧支撑立板对准车身基座的预装螺柱，拧紧固定螺母即可完成装配，不需要额外调整定位，适配批量装车的流水线作业节奏。

从冲压工艺角度来看，整个外罩的所有钣金件都采用常规冷冲压工序即可完成加工，不需要特殊的成型模具，支撑立板的弯折角度统一为90度，格栅条的冲切间隙均匀，模具刀口的磨损量可以控制在较低水平，适合大批量量产。外罩的整体安装边界尺寸严格匹配对应车型的车顶空调安装位，宽度方向不超出车顶两侧的导流槽，长度方向完全覆盖空调机组的外露部分，不会突出车身原有轮廓，避免影响车辆的整体通过性。在细节处理上，外罩所有的外露边缘都做了压边处理，没有裸露的钣金切口，既可以提升整体的结构刚度，也能避免长期使用后切口位置出现锈蚀蔓延的问题。针对车载场景的振动需求，所有拼接位置都预留了工艺止口，焊接时可以直接沿着止口定位，不需要额外做工装夹具定位，既能提升装配效率，也能保证批量生产时的尺寸一致性，避免出现拼接缝隙不均、装配错位的问题。外罩表面采用常规的粉末喷涂处理即可，钣金结构本身没有复杂的曲面，喷涂时可以保证涂层均匀覆盖，不会出现积液、漏喷的死角，能够适应户外长期使用的防腐蚀需求。
