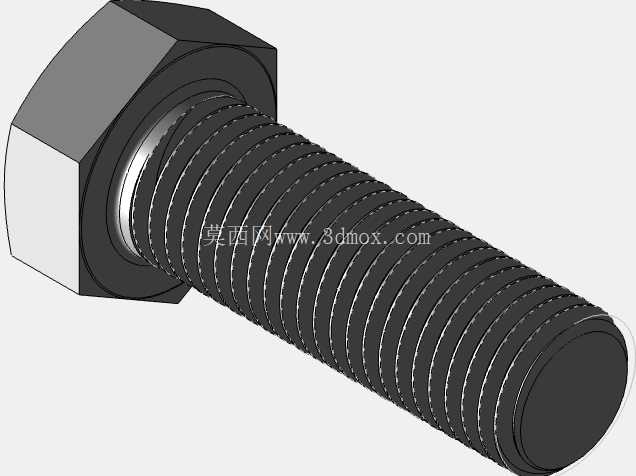

外六角全螺纹螺栓紧固件结构设计

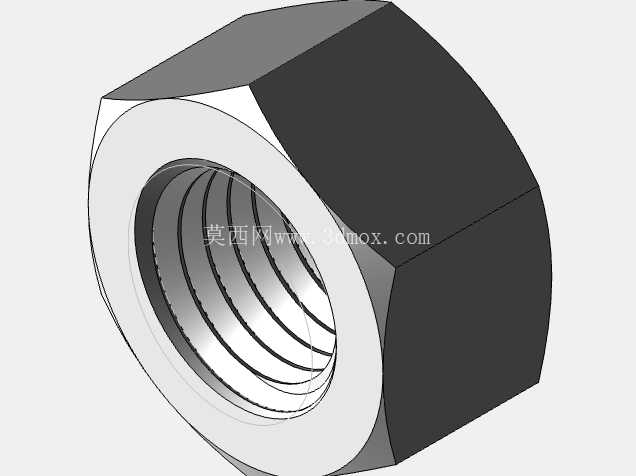

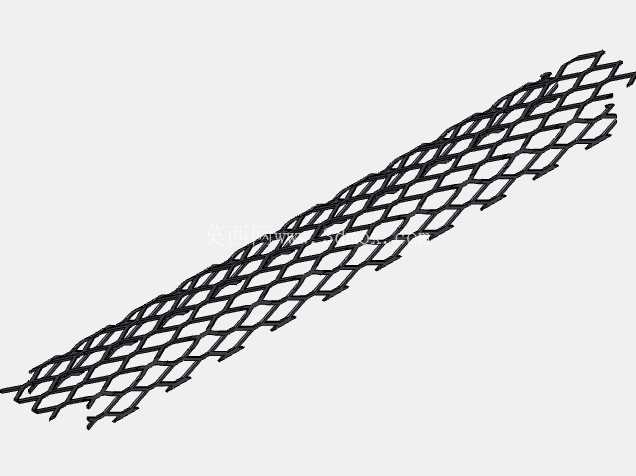

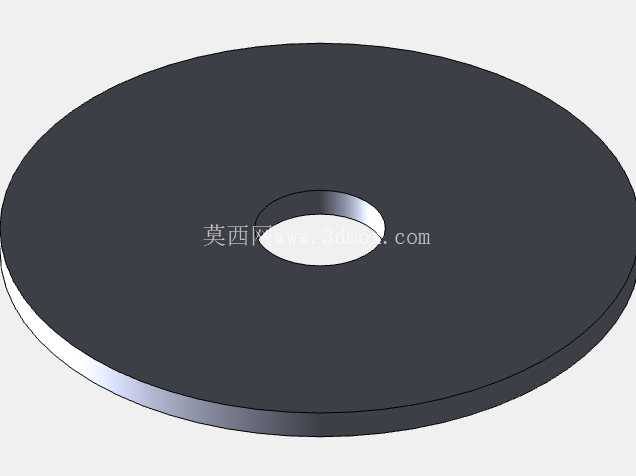

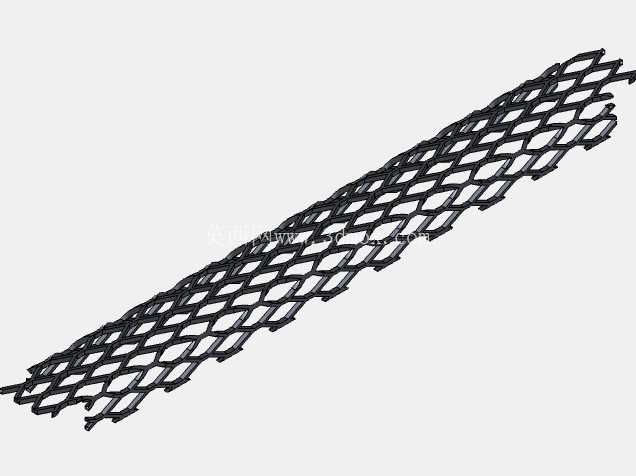

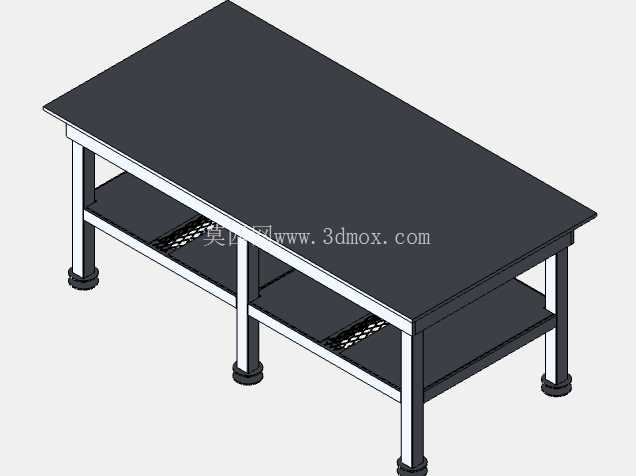

在汽车冲压生产线的工装夹具、模具模架拼接工位，这类外六角全螺纹紧固件是最常见的受力连接元件，区别于半螺纹螺栓，全螺纹结构能在被连接件厚度存在公差波动时，提供更灵活的锁紧行程，不需要额外搭配厚垫片调整啮合长度，尤其适合焊接台这类需要频繁拆装、调整工位定位块的作业场景。从结构设计逻辑来看，六角头部的对边尺寸是按照通用扳手的作业空间预留的，头部厚度做了加厚处理，因为焊接工位的螺栓经常需要承受冲击载荷，频繁拧动时如果头部过薄，很容易出现棱角磨圆、甚至头部断裂的问题，加厚的头部能分散扳手施加的扭矩，延长紧固件的反复使用寿命。螺纹部分采用的是普通公制粗牙螺纹，牙型角60度，这种螺纹的自锁性虽然不如细牙螺纹，但抗污能力更强，焊接车间里难免有焊渣、氧化皮飞溅，粗牙螺纹的牙距更大，杂物不容易卡在牙底缝隙里，拆装时不会因为杂物卡滞出现拧不动、滑牙的情况，日常维护时用钢丝刷简单清理就能重复使用。从安装边界来看，这款螺栓的杆部直径为48mm，对应配套的螺母对边尺寸要匹配六角头的作业空间，安装时六角头部的一侧需要预留至少1.5倍对边宽度的扳手操作空间，不能紧贴立板、筋板布置，否则套筒或者开口扳手无法卡入，会大幅增加装配难度。全螺纹的设计还有一个优势，就是可以搭配不同厚度的压板使用，在焊接台固定不同高度的工件定位挡块时，不需要准备多种长度规格的螺栓，只要螺纹啮合长度满足受力要求，就能通过调整螺母的位置适配不同的压紧厚度，减少现场备件的储备种类。在受力特性上，这类螺栓主要承受轴向的预紧力，偶尔会承受少量的横向剪切力，所以设计时杆部没有做光杆段，整个杆部都滚压出螺纹，滚压工艺相比车削螺纹，能让螺纹表面产生冷作硬化层，提高螺纹的疲劳强度，在焊接台频繁的振动工况下，不容易出现螺纹根部断裂的问题。头部和杆部的过渡位置做了圆角过渡，没有尖锐的直角，这个细节是为了避免应力集中，因为螺栓受拉时，头部和杆部的连接位置是应力最高的区域，如果是直角过渡，反复受载后很容易在这个位置萌生疲劳裂纹，圆角过渡能分散应力流，提升整体的抗疲劳性能。实际在焊接工位使用时，这类螺栓通常会搭配防松垫圈使用，因为焊接作业时会有持续的振动，普通的螺纹连接在长时间振动下可能出现预紧力下降、螺母松动的问题，搭配弹垫或者止退垫圈后，能维持稳定的预紧力，保证工装夹具的定位精度不会因为螺栓松动出现偏差。另外螺栓的表面做了氧化发黑处理，相比镀锌处理，发黑层的附着力更强，焊接时的高温飞溅不容易让表面处理层大面积脱落，能提供基础的防锈能力，适合车间里相对潮湿、有焊接烟尘的作业环境，不需要做更高等级的表面处理，就能满足现场的使用需求，控制备件的使用成本。在三维建模过程中，螺纹部分如果是用于装配干涉检查，可以采用装饰螺纹线简化建模，减少模型的面数，提升大装配体的打开速度，如果是用于加工出图，则需要精确绘制螺旋扫掠的牙型，标注清楚螺纹的大径、中径、小径公差，以及头部的形位公差，保证加工出来的零件能和标准螺母顺畅配合。
