定制不锈钢网状排水槽结构设计

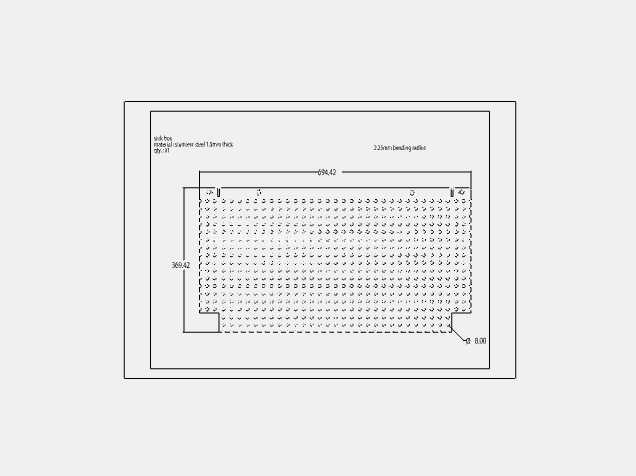

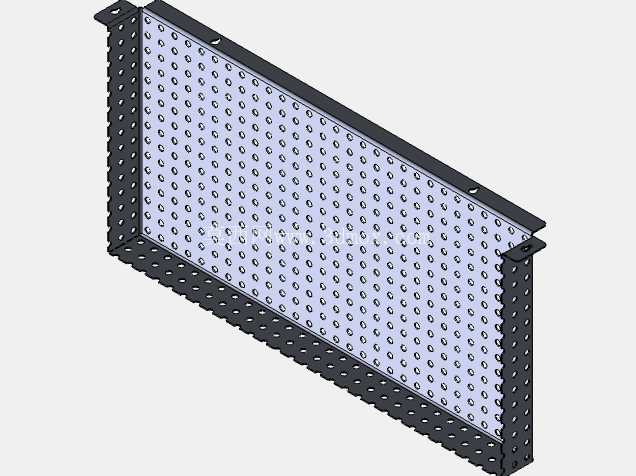

这款不锈钢网状水槽的设计，最初是针对商用餐饮后厨、食品加工车间的明沟排水需求做的定制化开发，后续也可适配工业设备的废液导流、车间工位的切削液收集场景，核心是解决传统敞口排水槽容易落入大块杂物堵塞管道、同时兼顾大流量排水效率的痛点。从结构设计逻辑来看，整体采用折弯一体成型的槽体结构，两侧带翻边安装耳，耳片上预留了固定安装孔，安装时可直接搭在排水沟的预埋支撑角钢上，不需要额外做复杂的焊接固定，后期维护拆卸也更方便；槽体的立面和底面都做了密集的冲孔排布，冲孔的孔径经过反复校核，既保证足够的开孔率满足峰值排水流量要求，又能拦截粒径5mm以上的固体杂物，避免后续排水管路出现淤积堵塞的问题。设计过程中首先考虑的是安装边界的适配性，槽体的整体宽度、深度都匹配常规商用后厨的排水沟标准尺寸，两侧的安装翻边做了向下的小折弯，既可以增强槽体自身的结构刚度，避免人员踩踏或者重物压过的时候出现变形，也能防止槽体和排水沟支撑面之间出现缝隙，让杂物从缝隙处落入沟内。冲孔的排布采用错排方式，相比直排布局，相同开孔面积下错排的网面结构强度更高，不容易在长期受力后出现孔位撕裂的问题，同时水流通过的时候不会形成直向的水束，排水过程更平缓，不容易溅起积水。槽体的转角位置都做了小圆角过渡，没有直角死角，日常清洁的时候可以直接用高压水枪冲洗，不会残留食物残渣或者工业废屑，降低清洁维护的工作量。材质选用不锈钢板材，是考虑到使用场景经常接触水、油污或者弱腐蚀性废液，不锈钢的抗锈蚀能力可以大幅延长构件的使用寿命，不需要频繁做防腐涂装维护。在建模阶段，特意对冲孔的冲裁工艺做了适配，所有孔位的间距、边距都符合冲压加工的最小壁厚要求，配套的激光切割文件可以直接用于板材的下料切割，不需要二次调整孔位参数，折弯线的位置也预留了板材折弯的回弹补偿量，加工出来的成品尺寸偏差可以控制在钣金加工的公差范围内，装配的时候不需要反复修磨调整。从实际使用的角度出发，这款网状水槽除了地面排水场景，也可以作为工业清洗设备的物料承载网槽，用来承托待清洗的小型零部件，冲孔网面可以让清洗液顺利回流，同时拦截零部件上脱落的杂质；在自动化生产线的废液收集工位，也可以直接安装在设备的排液口下方，过滤废液中的切屑或者加工残渣，减少后续废液处理环节的过滤负担。设计时没有做多余的装饰性结构，所有结构特征都服务于功能需求：翻边的高度刚好可以挡住水流溢出槽体，冲孔的毛刺方向在建模时就明确要求朝向槽体背面，避免安装使用时毛刺划伤操作人员，槽体两端的结构可以根据实际安装长度做拼接，多段槽体拼接时只需要在接缝处打密封胶即可，不需要额外的连接配件，适配不同长度的排水沟安装需求。
