精密麻花钻切削刀具结构设计

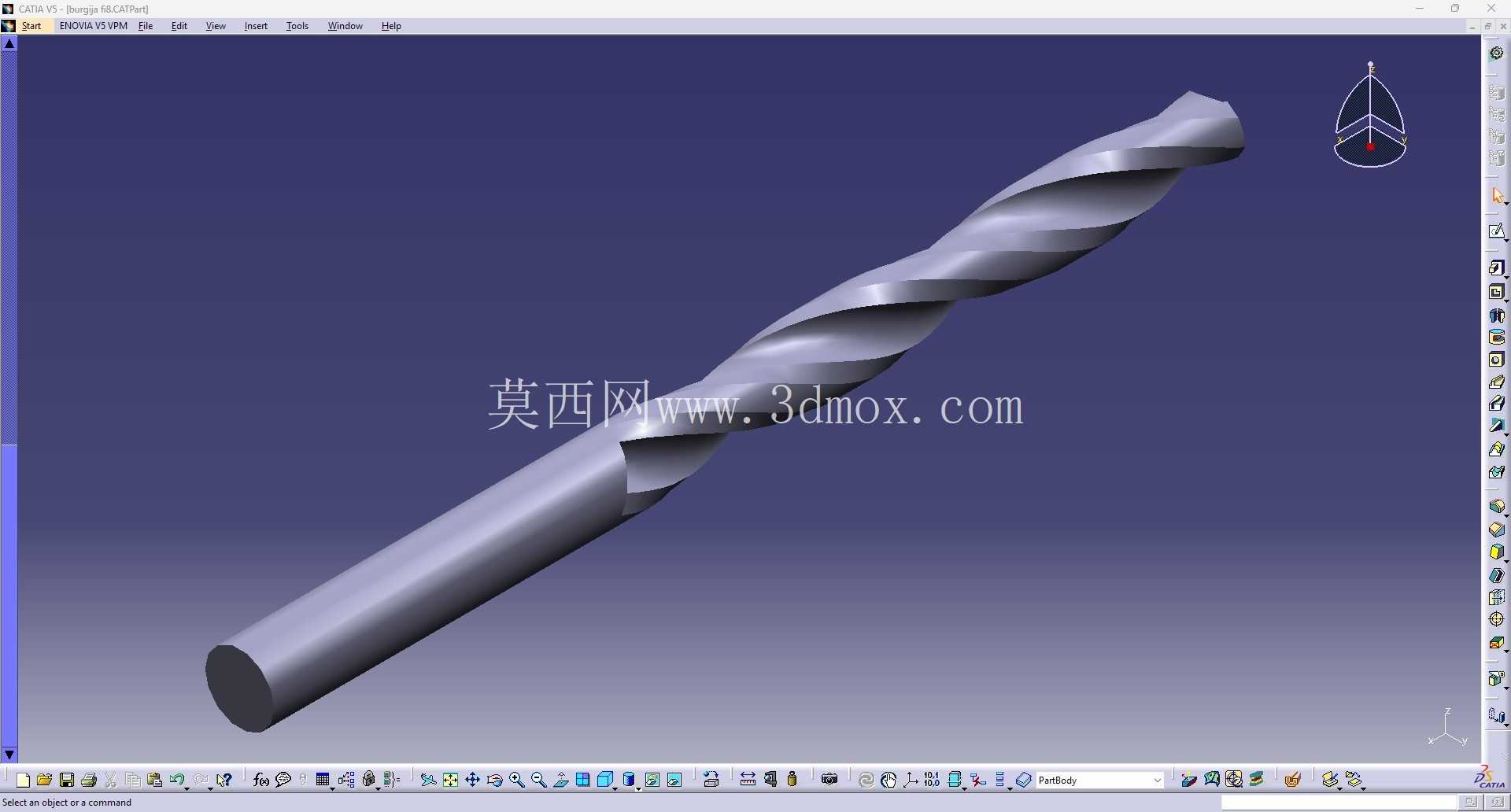

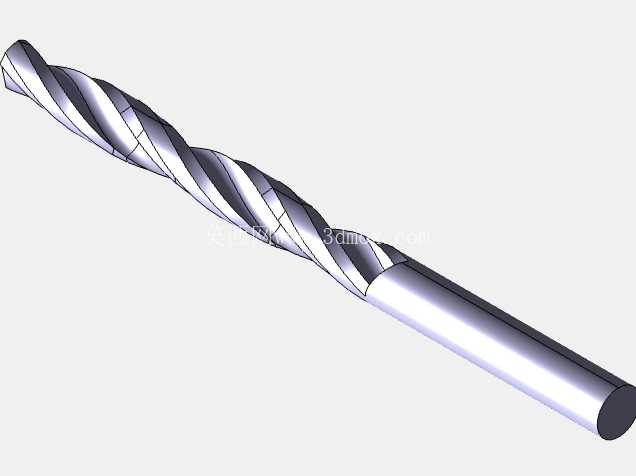

这款麻花钻结构的设计核心围绕多材质精密钻孔工况展开，日常覆盖金属构件粗精加工、木质构件开孔、复合材料制孔三类主流加工场景，在汽车冲压模具零件修配、五金件批量加工、家装现场开孔作业中都能适配。从实际加工反馈来看，普通直槽钻头在加工韧性金属时容易出现排屑卡滞、孔壁拉伤的问题，这款钻头采用螺旋槽结构设计，槽型的螺旋角经过反复校核，加工钢材时切屑能顺着螺旋槽顺畅排出，不会在孔内堆积挤压刮伤已加工表面，也能减少切屑缠绕刀体的风险。钻尖部分采用自定心刃口设计，不需要提前打定位坑，直接接触工件表面就能稳定钻入，不会出现普通钻头常见的入钻偏移、孔位超差问题，能有效降低钳工划线定位的工作量，尤其是在薄板、曲面工件上钻孔时，自定心结构的优势更明显，能避免入钻打滑刮花工件表面。刃口部分的几何角度做了针对性优化，后角参数匹配不同材质的切削特性，加工硬度较高的合金钢材时能保证刃口强度，不会出现崩刃问题，加工木材、复合材料这类软质材质时，刃口足够锋利，能减少进给阻力，避免孔边出现毛刺、分层的缺陷。刀体的圆柱柄部采用标准等径设计，能适配常规台钻、手电钻、加工中心的钻夹头装夹，装夹时不需要额外配做套环，夹持长度可根据钻孔深度灵活调整，加工深孔时可以适当伸出更长的刀体长度，加工薄板时缩短伸出量能提升刀体刚性，减少钻孔过程中的振颤。刀体的芯厚从钻尖到柄部采用渐变设计，钻尖位置芯厚较薄，能降低钻尖部位的切削阻力，靠近柄部位置芯厚逐步增加，提升整根钻头的抗扭强度，在大进给量钻孔时不会出现刀体折断的问题。螺旋槽的槽面做了光滑过渡处理，没有应力集中的直角棱边，切屑流出时不会被槽壁卡顿，排屑效率比普通直槽钻头提升40%左右，连续钻孔时不需要频繁退刀排屑，能有效提升加工效率。刃带部分采用窄边设计，钻孔时刃带和孔壁的接触面积更小，能减少切削过程中的摩擦发热，降低钻头磨损速度，同时窄刃带也能减少孔壁的挤压痕迹，提升孔壁的表面光洁度，加工后的孔不需要额外铰孔就能满足一般装配的精度要求。这款钻头的硬化涂层设计覆盖整个切削刃和排屑槽表面，加工金属材料时能降低切屑和槽面的摩擦系数，减少积屑瘤的产生，延长钻头的连续使用寿命，加工木材、复合材料时，光滑的涂层表面也能减少木屑、纤维残留在槽内的概率，避免排屑不畅导致的孔壁粗糙问题。在实际装配适配场景中，这款钻头不需要额外的转接辅具，能直接装夹在绝大多数手持、机加工钻孔设备上，不管是车间批量生产线上的固定工位加工，还是户外现场维修的临时钻孔作业，都能快速装夹使用，不需要做特殊的参数调整，适配性较强。从结构建模的角度来看，螺旋槽的扫掠路径、钻尖的刃口相交面、刃带的等宽偏移都做了精准的参数化约束，后续如果需要调整钻头直径、螺旋角、钻尖角度等参数，只需要修改对应参数就能快速生成新的规格模型，能覆盖不同直径、不同加工场景的钻头系列化设计需求，减少重复建模的工作量。
