冰箱门用条形磁铁塑料固定支架结构设计

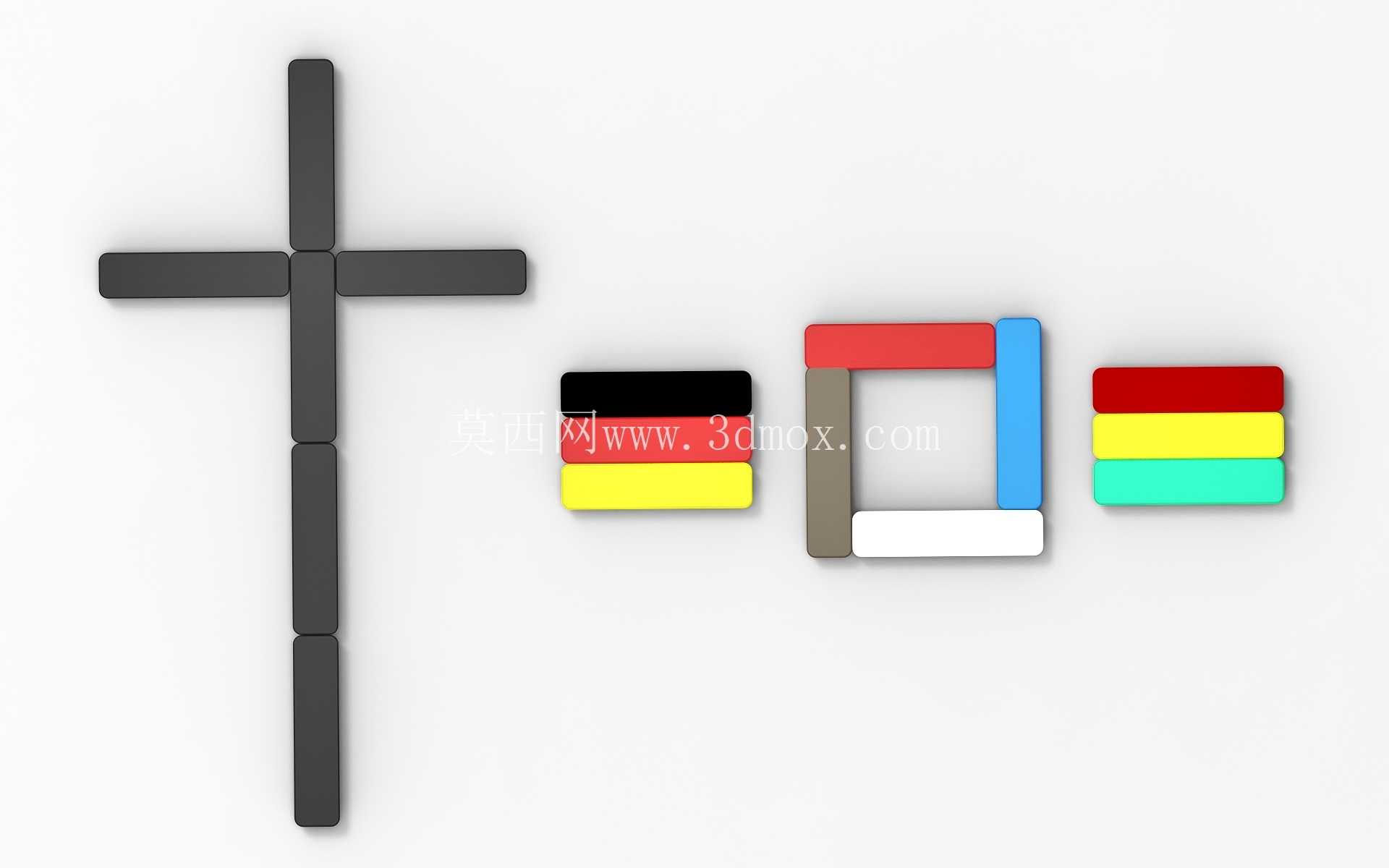

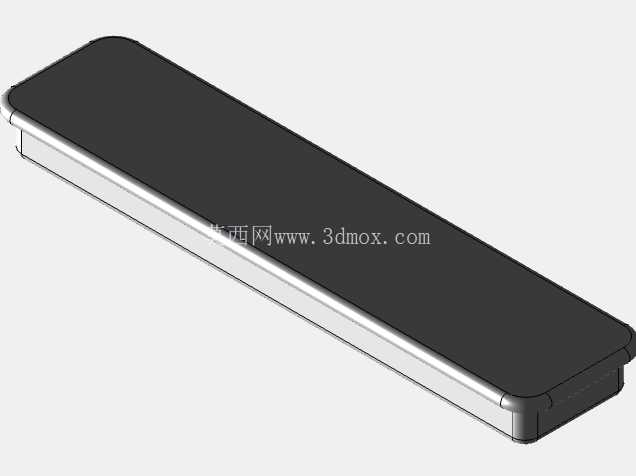

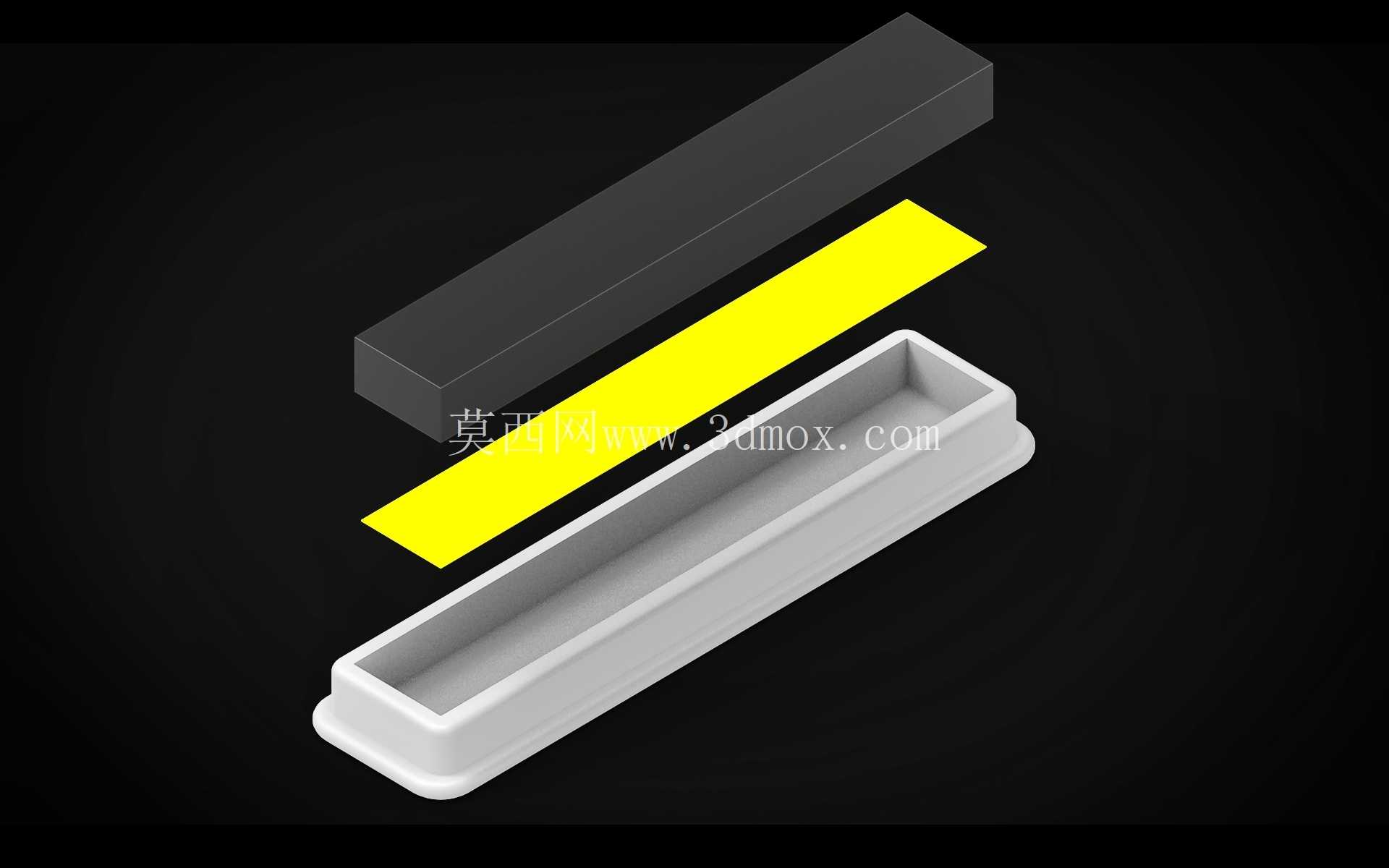

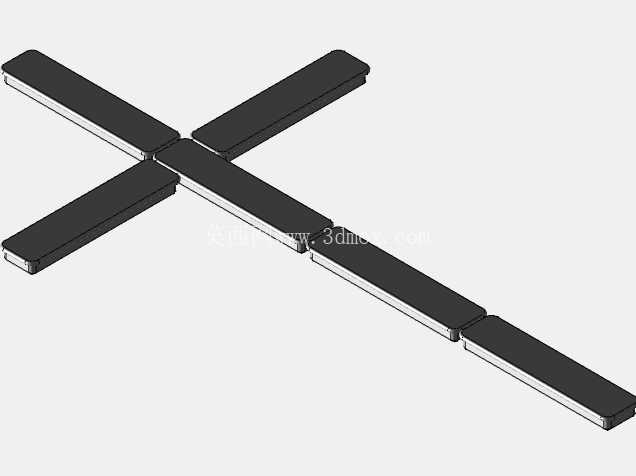

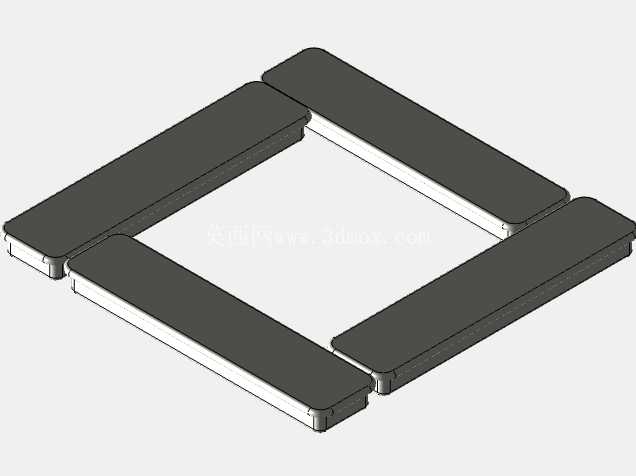

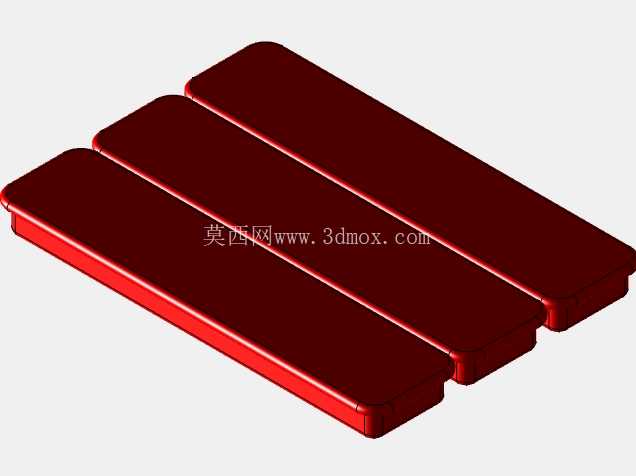

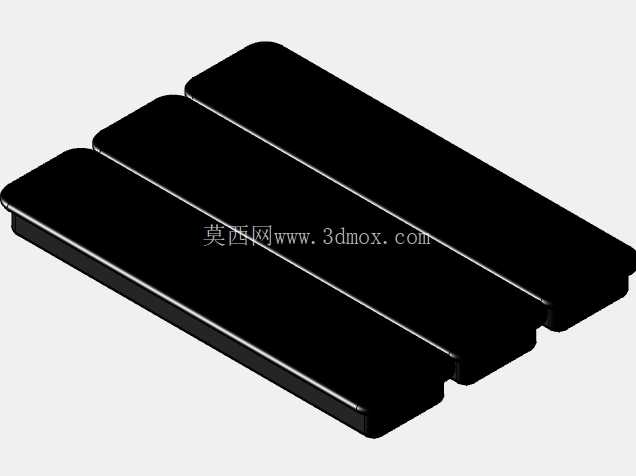

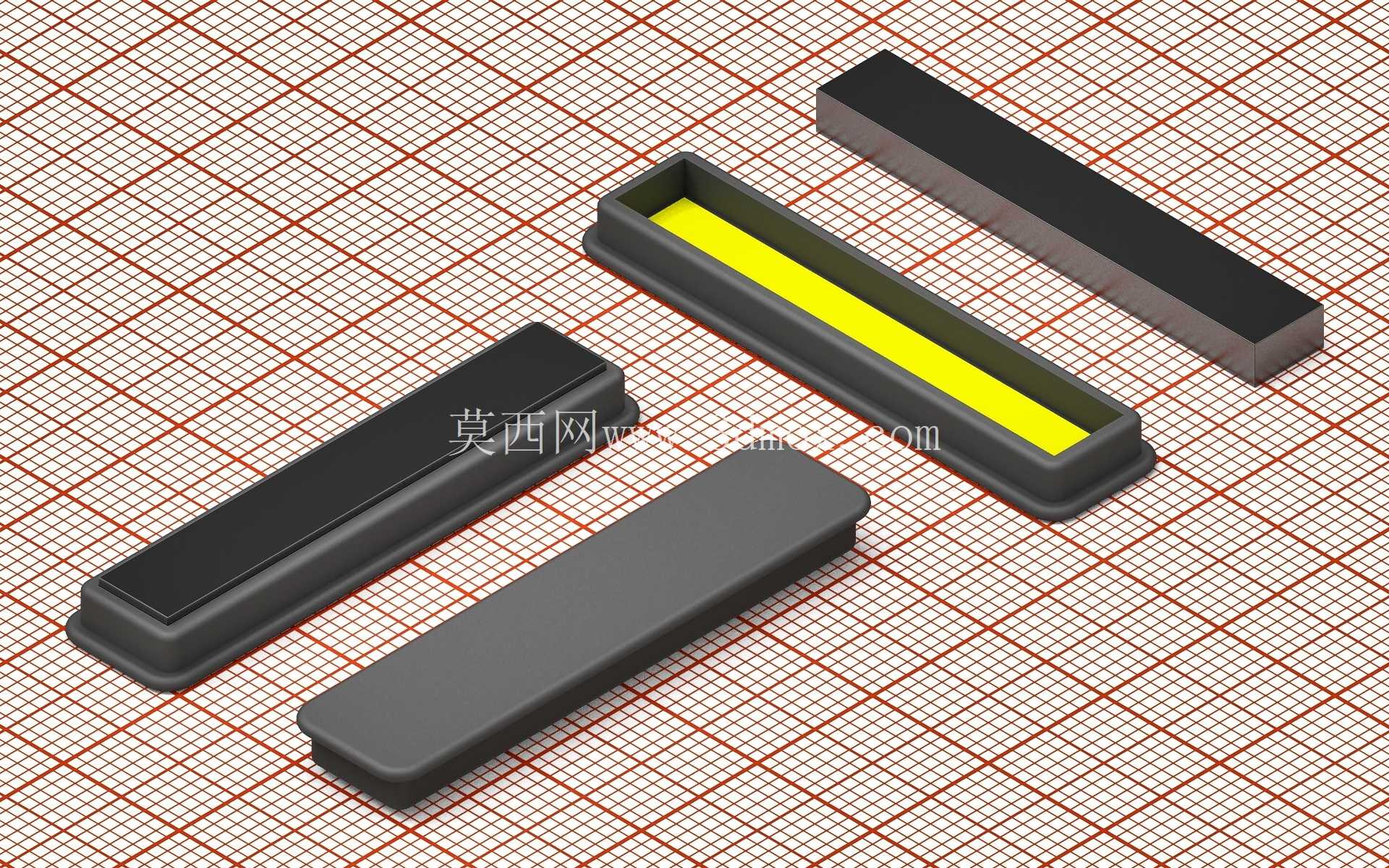

日常家用冰箱门体的磁吸固定场景中，条形磁铁的安装定位一直是小结构设计里容易被忽略的细节，这款塑料支架就是针对该场景做的适配结构，同时也可拓展到其他需要内嵌条形磁体实现磁吸贴合的平面安装场景。从实际使用逻辑来看，支架首先要解决的是条形磁体的径向限位问题，避免磁体在长期开关碰撞、温度交变环境下出现移位、脱落，导致磁吸贴合面间隙变大、吸附力不足的问题。设计时优先采用了分体卡扣式的拼接结构，不同长度的塑料卡条可以通过端部的榫卯结构互相卡合，不需要额外的紧固件就能组成不同规格的磁体容纳腔，既可以适配单根长条形磁体的十字交叉布局，也能通过多段卡条拼接成矩形框，容纳多根并排布置的条形磁体，适配不同吸附力需求的安装场景。从安装边界来看，单根卡条的截面尺寸刚好匹配常规方形截面条形磁铁的外形公差，卡条内壁预留了0.1mm的涂胶间隙，既可以选择双面胶粘贴固定磁体，也能填充氰基丙烯酸酯粘合剂实现永久粘接，两种固定方式都能在该结构上兼容，不需要额外修改支架型腔尺寸。支架的背部设计为平面结构，可以直接贴合在冰箱门体内衬的安装平面上，不需要额外做沉台或者避让结构，安装时只需要将磁体卡入型腔完成固定后，整体粘贴或者卡接在门体预留位置即可，整体突出安装面的高度控制在磁体直径加1mm壁厚的范围，不会占用门体内部过多的保温层填充空间。考虑到家用场景的使用温度范围，支架的壁厚设计为均匀1.2mm，既可以保证常温下的卡扣连接强度，也能在冰箱冷冻室的低温环境下避免塑料脆裂导致的结构失效，卡扣连接位置做了R0.5的圆角过渡，减少装配时的应力集中，反复拆装也不会出现卡扣断裂的问题。在磁体排布的设计上，十字交叉布局的支架主要针对单点大吸附力的需求，比如冰箱门体的边角位置，单根长磁体十字交叉可以覆盖更大的吸附接触面积，减少门体边角漏磁导致的密封不严问题；而矩形框式的排布则针对需要均匀吸附力的平面区域，多根磁体并排布置可以让整个贴合面的吸附力分布更均匀，避免局部吸力不足导致的门体翘边、冷气泄漏；三色叠层的排布方式则是针对小尺寸的磁吸附件场景，比如冰箱贴的内置磁体固定，小尺寸的支架可以直接卡在薄型磁体外侧，作为磁吸附件的基础骨架使用。从结构建模的逻辑来看，所有卡条的截面都是统一的挤出轮廓，只需要调整挤出长度就能生成不同规格的卡条零件，不需要单独为每个长度的卡条绘制单独的截面草图，大幅减少了建模时的重复工作量，也方便后续开模时减少模具型腔的数量，降低生产制造成本。卡条端部的卡扣结构采用了对称设计，任意两根同规格的卡条都可以互相拼接，不需要区分左右或者上下件，装配时的防错性更好，生产时也不需要单独区分零件的摆放方向，提升装配效率。在实际验证过程中，该结构经过3D打印样件测试，卡扣的插拔力控制在15N左右，既可以保证拼接后不会因为日常震动松脱，也能在需要调整磁体排布方式时手动拆开重组，不需要借助额外工具。磁体装入型腔后，卡条内壁的微凸筋可以卡住磁体的侧面，即使不涂胶，倒置状态下磁体也不会从型腔中滑落，给装配工序留出了调整位置的余量，等磁体位置调整到位后再涂胶固定，避免装配时胶液溢出污染磁体吸附面。针对不同使用场景的需求，支架的塑料材质可以根据使用温度选择，常温场景下使用普通ABS材质即可满足强度要求，低温场景下可以更换为耐低温的PP或者尼龙材质，整个支架的结构不需要做任何修改就能直接适配不同材质的注塑生产，通用性较强。
