VMC三轴加工用手动对齐式夹具结构

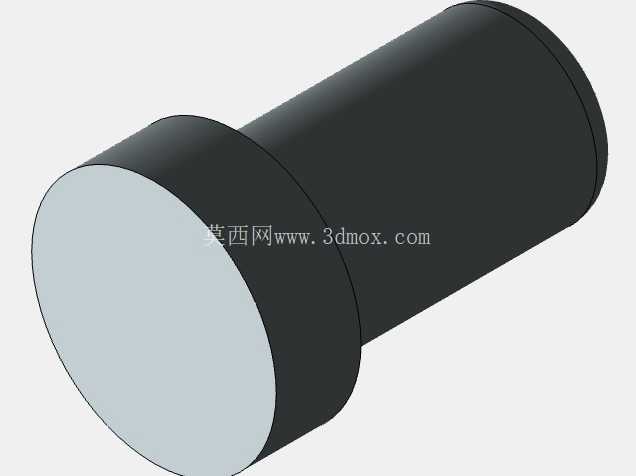

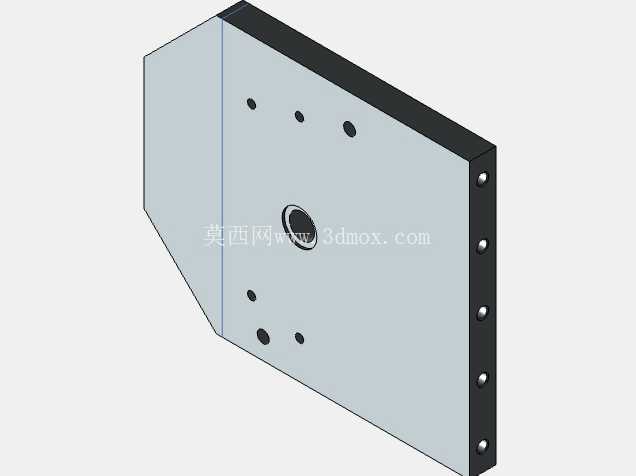

在立式加工中心小批量零件的装夹作业场景里，这类手动夹具的适配性往往比液压、气动类快换夹具更灵活，尤其面对多品种、小批量的试制件加工，不需要布设气源、油路管线，也不用调整复杂的夹紧力参数，操作工通过简单的手动操作就能完成工件的定位与锁紧，能大幅缩短单件装夹的准备周期。这套夹具的核心功能是实现两个待装夹部件的精准对齐合并，通过心轴作为主要的定位基准，搭配可移位的销钉完成位置校准，整个操作逻辑围绕op30-50工序的装夹需求设计，不需要额外的辅助检具，操作工在装夹位就能直接完成对齐校验，避免二次装夹带来的位置度误差。从结构设计的思路来看，整个夹具的基体采用厚板拼接式结构，主体安装面做了铣平处理，平面度控制在满足定位要求的公差范围内，侧面的一排紧固孔用于将整个夹具固定在机床工作台上，孔位的排布间距匹配常见T型槽工作台的槽距，不需要额外制作过渡连接板就能直接完成安装。基体板面上的多个小孔是销钉的移位调节位，不同的孔位对应不同的对齐位置，操作工只需要将销钉插入对应孔位，就能推动待装夹部件沿心轴滑动到对齐位置，之后通过侧面的紧固螺钉完成锁紧，整个操作过程不需要复杂的工具，用常规内六角扳手就能完成全部装夹动作。安装边界方面，夹具的整体外轮廓没有超出常规VMC三轴机床的工作台行程范围，安装后夹具的最高高度低于机床主轴的最低安全换刀高度，不会出现换刀干涉的问题，夹具的切屑排出空间做了斜角切边处理，加工过程中产生的铝屑、铁屑不会堆积在定位面上，每次加工完成后只需要用压缩空气吹扫就能清理干净，不会因为切屑残留影响下一次装夹的定位精度。心轴的配合公差选用了过渡配合，既保证了定位时的同轴度要求，又不会因为配合过紧导致工件拆装困难，销钉与调节孔之间采用小间隙配合，移位时顺滑无卡滞，同时配合间隙控制在不会影响定位精度的范围内。在实际加工场景中，这类夹具主要承担工序间的装夹定位任务，针对需要合并加工的两个部件，先通过心轴完成初定位，再移动销钉到op30-50对应的对齐位置，推动两个部件贴合对齐后锁紧，就能直接启动加工程序，不需要反复打表找正，能有效降低操作工的劳动强度，同时减少找正过程带来的时间损耗。夹具的侧面紧固螺钉采用内六角圆柱头螺钉，螺钉头沉入基体表面，不会突出到装夹操作空间内，避免装拆工件时出现磕碰划伤的问题，基体的边缘做了倒角处理，没有尖锐的毛刺边，符合车间作业的安全要求。从受力角度来看，整个夹具的夹紧力作用点靠近加工位置，加工过程中切削力不会让工件产生位移，厚板基体的刚性足够承受常规铣削、钻削工序的切削载荷，不会出现装夹变形的问题。日常维护方面，这套夹具没有易损的复杂结构，只需要定期清理定位面的切屑、在销钉和心轴表面涂抹少量防锈润滑油，就能长期保持定位精度，不需要频繁更换配件，维护成本极低，非常适合机加工车间的小批量生产、新品试制等场景使用，能够在不增加过多设备投入的前提下，有效提升三轴加工中心的装夹效率，减少辅助加工时间占比。
