壁挂式室内消防栓箱钣金结构设计

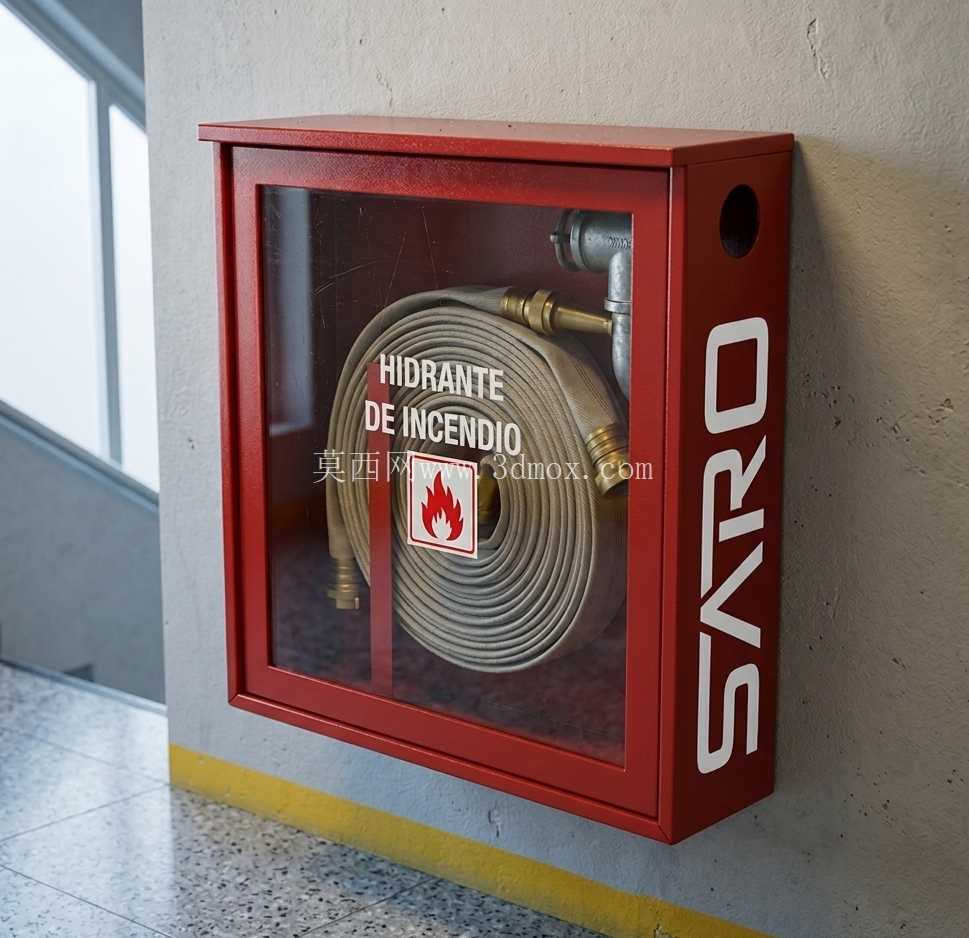

这款壁挂式消防栓箱是公共建筑、工业厂房、商业综合体消防系统中不可或缺的配套设施，核心作用是在建筑内部固定点位收纳消防水带、消火栓阀门及相关接驳配件，确保火情发生时现场人员能够第一时间取用消防器材，快速接驳供水完成初期火情处置。从实际工程应用场景来看，这类箱体多安装在建筑疏散通道旁、楼梯间出入口、厂房立柱侧方等醒目且便于取用的位置，安装高度通常控制在箱门中心距地面1.1米左右，既避免日常通行磕碰，又能保证成年人无需过度抬手或弯腰即可快速开启箱门取用器材。

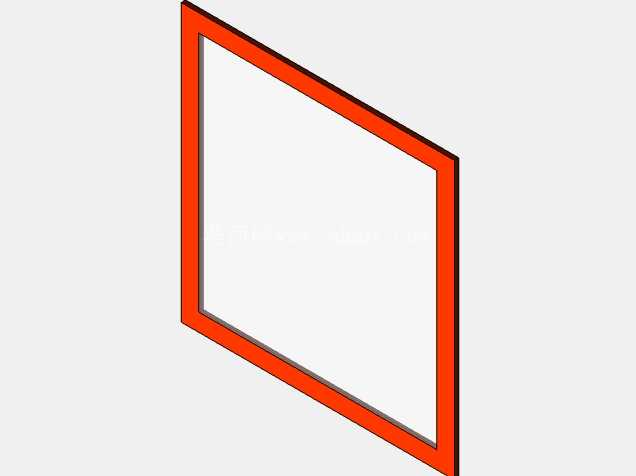

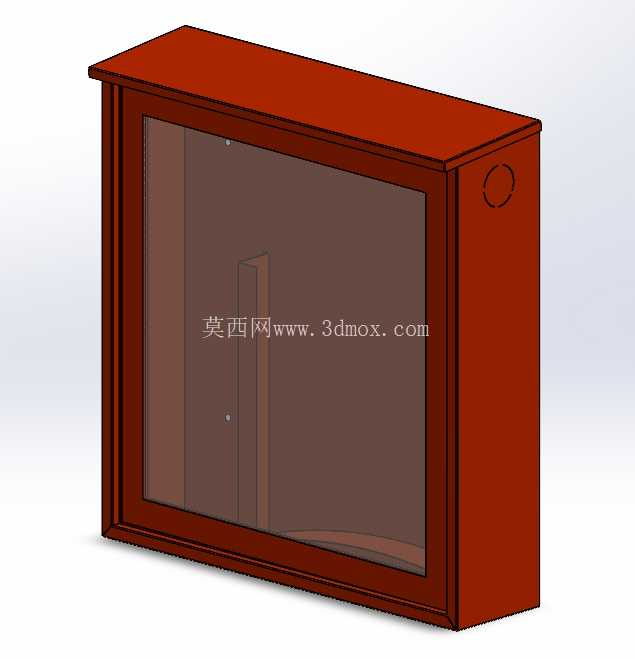

从结构设计思路来看，整个箱体采用钣金折弯焊接成型工艺，主体材质选用厚度1.2mm的冷轧钢板，表面做红色静电喷塑处理，红色涂装符合消防设施的视觉识别要求，同时喷塑层具备良好的防锈、耐刮擦性能，适配室内长期固定安装的使用环境。箱体正面设置整块透明观察窗，采用5mm厚钢化玻璃嵌装在箱门折弯边框内，无需开启箱门即可直观看到内部水带、阀门的存放状态，日常巡检时能够快速判断器材是否缺失、水带是否存在霉变破损，大幅降低消防巡检的工作量。箱体右侧预留圆形管线穿装孔，安装时可直接将建筑内部的消防供水管从该孔穿入箱内，与内置的消火栓阀门完成法兰对接，孔位边缘做卷边钝化处理，避免穿管时割伤管道防腐层，也能减少安装过程中施工人员被钢板锐边划伤的风险。

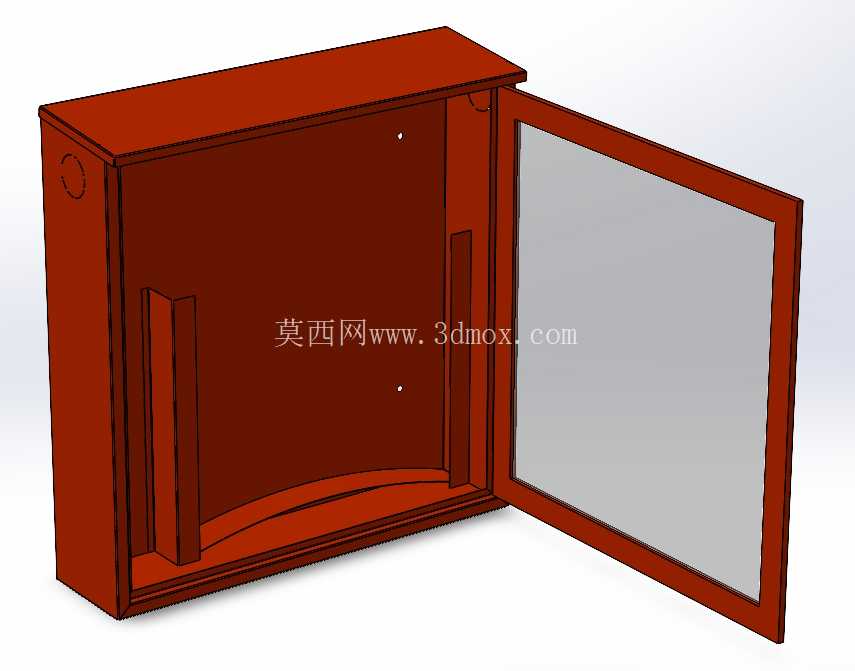

箱体内部的空间布局经过针对性优化，水带收纳区预留足够的盘绕空间，能够适配公称直径65mm、长度25米的标准消防水带盘绕存放，水带挂架采用可拆卸式结构，通过螺栓固定在箱体背板上，后期维护更换时无需整体拆卸箱体即可完成挂架调整。箱门与箱体之间采用暗藏式合页连接，合页做镀锌防锈处理，箱门开启角度可达160度以上，开启后不会遮挡器材取用空间，避免紧急情况下箱门卡位影响操作效率。箱体侧面做竖向加强筋折弯处理，在钢板厚度不额外增加的前提下，大幅提升箱体整体的抗形变能力，即便安装过程中出现轻微磕碰，也不会出现箱体变形导致箱门无法闭合的问题。

从安装边界来看，箱体整体外轮廓尺寸控制在宽650mm、高800mm、深240mm的常规规格范围内，背板预留四个M10膨胀螺栓安装孔，孔位横向间距500mm、纵向间距600mm，适配建筑墙面常规安装点位的预留要求，安装时箱体背板与墙面贴合间隙不超过2mm，避免长期使用后箱体出现倾斜。箱门的透明观察窗上印刷标准化的消防警示标识与器材名称标识，标识采用丝网印刷工艺，附着力强不易脱落，即便长期受光照、灰尘影响也能保持清晰可识别。箱体底部预留两个直径10mm的泄水孔，避免日常管道跑水或清洁时箱内积水无法排出，导致钢板锈蚀、水带霉变。

在结构细节处理上，所有钢板裁切边缘都做了钝化打磨处理，不存在锐边毛刺，无论是安装施工还是紧急取用器材时，都不会划伤操作人员。箱门内侧设置简易的器材卡位结构，可同时固定消防水枪、接口扳手等小型配件，避免水带盘绕时配件移位，紧急情况下能够快速完成水带、水枪、阀门的接驳操作。整个箱体的钣金折弯公差控制在±0.5mm以内，箱门闭合后与箱体边框的缝隙均匀，缝隙宽度不超过1mm，既能够阻挡灰尘进入箱内，又能保证箱门开关顺畅无卡顿。这类消防栓箱的结构设计充分考虑了日常维护、紧急使用、安装施工三个维度的实际需求，没有冗余的结构设计，所有折弯、开孔、焊接位置都服务于实际功能，是典型的实用型公共安全钣金设施结构。
