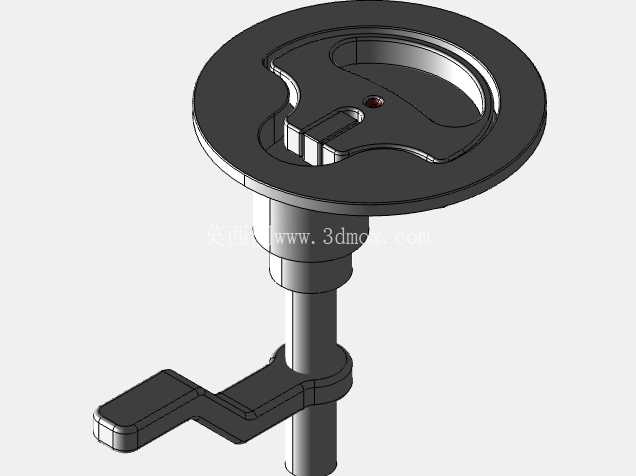

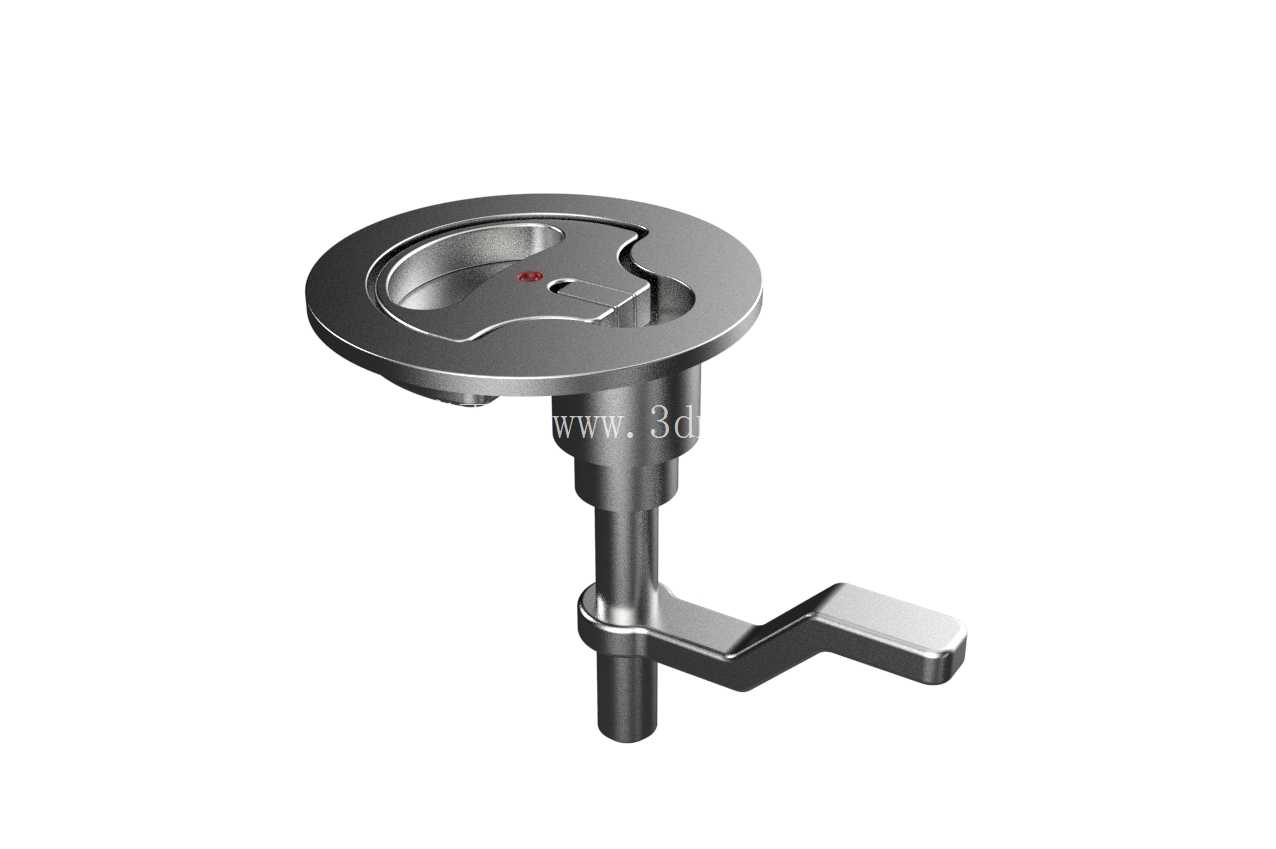

船用抽屉集成盖2英寸凸轮锁结构

在船舶舱室内部的储物系统设计中，各类活动构件的锁止可靠性一直是结构设计环节需要重点考量的内容，尤其是航行过程中存在持续颠簸、振动甚至大角度倾斜的工况，普通民用锁具很容易出现松脱、自行开启的问题，导致舱内储物滑落、设备盖板移位，影响舱内作业安全与物品收纳秩序。本次涉及的这款凸轮式锁止构件，就是专门针对船舶舱内抽屉、集成式盖板的锁止需求开发的结构，适配船舶舱室内部的常规储物单元安装场景。

从实际使用场景来看，这类锁具主要应用在船员住舱储物柜抽屉、操作台集成盖板、小型设备舱检修口盖这类需要频繁启闭、同时要求锁止后具备足够抗振能力的部位，和普通家具用凸轮锁不同，船用场景下的锁具不需要复杂的钥匙权限管理，更多要求操作便捷、锁止到位后无旷量，能承受船舶航行时的持续振动冲击，不会因为长期振动出现锁舌移位、锁闭失效的问题。

这款锁的核心功能是通过凸轮旋转实现锁止与解锁，当锁体处于锁闭状态时，凸轮结构会抵紧安装框架的内侧限位面，将抽屉或盖板牢牢压合在柜体框架上，消除装配间隙带来的旷量，避免航行过程中抽屉或盖板因为振动产生异响、甚至自行滑出。操作时只需要转动锁头带动凸轮旋转90度，即可让凸轮脱离限位面，实现解锁，整个操作行程短，单手即可完成，适合舱内狭窄空间下的快速操作。

设计层面上，这款锁针对船用安装场景做了专门的适配，首先是安装开孔要求为直径2英寸的圆形通孔，这个尺寸是船用小型锁具的常规开孔规格，和现有舱室家具的开孔标准匹配，不需要对现有柜体结构做额外的扩孔或改孔加工，替换性强。安装螺钉的孔间距设置为1.5英寸，这个孔距是专门适配平头埋头螺钉设计的，螺钉安装后头部可以完全沉入锁体的沉孔内，不会突出锁体安装面，既避免了突出的螺钉头勾挂衣物、划伤操作人员，也能让锁体和安装面完全贴合，减少装配间隙带来的松动隐患。

从安装边界来看，锁体的嵌入深度适配常规1.5-2mm厚度的金属柜体面板或者15-20mm厚度的复合板材面板，安装时只需要在面板上开出对应直径的安装孔，在孔位周边对应螺钉孔位置打好沉头螺钉底孔，将锁体从面板外侧嵌入安装孔，从内侧拧上埋头螺钉即可完成固定，不需要额外的固定支架或者焊接工序，安装流程简单，适合船厂批量装配，也适合后期运维时的快速更换。

结构细节上，凸轮的轮廓做了偏心圆弧设计，锁止过程中凸轮会随着转动逐渐压紧限位面，形成预紧力，这个预紧力可以抵消面板和框架之间的装配公差，即使面板存在轻微的变形或者安装误差，也能保证锁闭后盖板或抽屉完全贴紧框架，不会出现缝隙。凸轮的边缘做了圆角过渡，避免长期使用过程中凸轮棱角刮擦框架表面的防腐涂层，影响柜体的防锈能力。锁头的转动阻尼设置适中，既不会因为太松导致受振动时自行转动解锁，也不会因为太紧导致操作费力，即使戴着手套也能轻松完成转动操作。

在实际选型应用中，这类凸轮锁适合用在重量不超过15kg的抽屉或者盖板上，对于更重的舱室设备盖板，则需要搭配多锁点结构使用，但常规的住舱抽屉、小型储物格盖板，单只该款凸轮锁即可满足锁止需求。设计建模过程中，需要重点关注安装孔的同轴度、螺钉孔的位置度公差，避免因为加工误差导致锁体安装后出现偏斜，影响凸轮的正常转动；同时要注意锁体安装面和凸轮旋转面的垂直度，否则会出现凸轮转动卡滞、锁止不到位的问题。另外，因为船用环境存在盐雾腐蚀的问题，实际生产中这类锁具的凸轮、锁体外壳一般都采用304不锈钢或者镀锌钝化处理的钢材制作，建模时不需要额外体现表面处理层，但结构设计上要尽量减少积水缝隙，避免使用过程中缝隙内积存盐分导致腐蚀卡滞。

很多设计人员在做船用舱室家具设计时，容易直接套用民用家具的锁具参数，忽略了船舶工况下的振动、倾斜、腐蚀等特殊要求，往往会出现后期使用过程中锁具频繁失效的问题，这款锁的结构参数完全贴合船用场景的安装标准和使用要求，在做对应舱室结构设计时，可以直接调用该结构模型，不需要再重新校核安装尺寸、锁止行程，能有效缩短设计周期，减少后期现场安装的适配问题。
