管道装夹固定式管虎钳结构设计

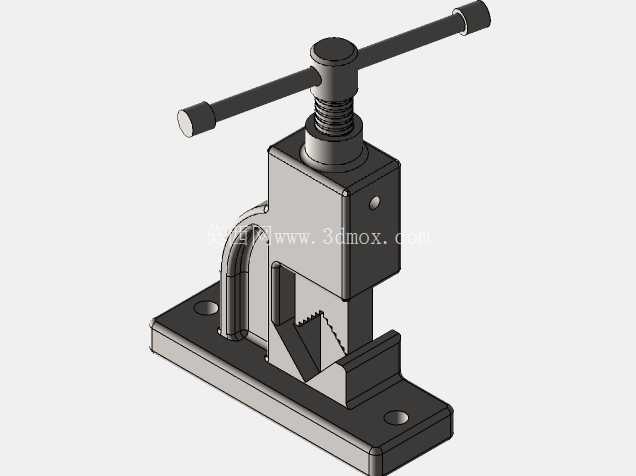

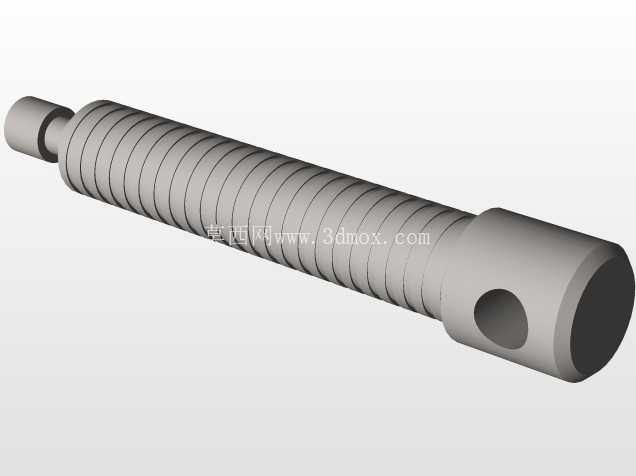

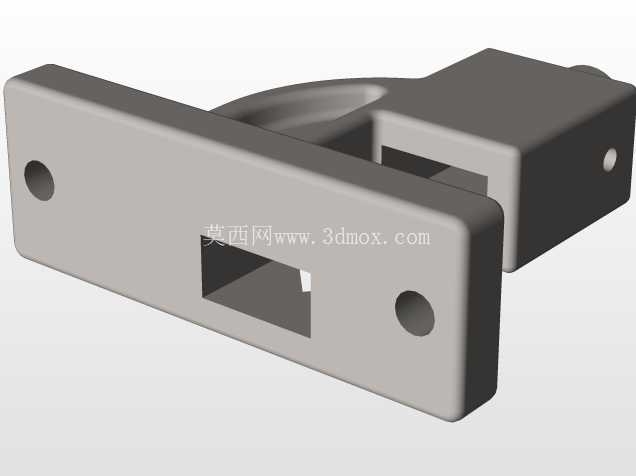

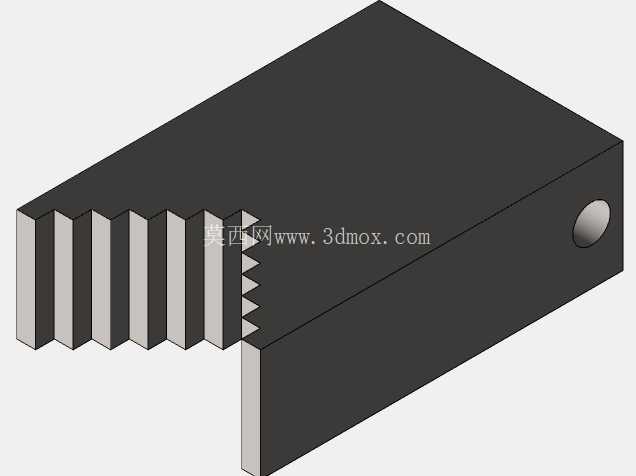

在管道预制加工、设备管线维保、五金装配作业的现场场景里，管虎钳是承担圆形管材定位夹持的核心工装，和普通平口钳的平面夹持逻辑不同，这类夹具需要适配圆柱类工件的曲面贴合需求，避免装夹过程中管材打滑、表面压伤或者出现夹持偏心的问题。这套管虎钳的整体结构采用立式螺旋施压布局，底部设置带安装孔的矩形底座，底座上的两个沉头安装孔可以配合螺栓将整个钳体固定在钳工台、预制工装架或者移动作业台面上，安装边界需要预留至少1.5倍底座长宽的操作空间，保证手柄转动过程中不会和周边障碍物产生干涉。钳身主体采用一体式铸造结构的设计思路，将固定钳口的支撑座、螺杆导向套、活动压块的滑动导轨集成在同一个箱体结构上，减少分体装配带来的累积公差，提升整体装夹的刚性。夹持端的结构做了针对性适配，固定钳口位置设置带V型开口的夹持块，V型面上加工有锯齿状防滑齿纹，活动压块的下端同样做了对应弧度的避让，当螺杆向下施压时，活动压块沿钳身的垂直导轨向下移动，和下方V型钳口配合形成三点式的夹持受力结构，不管是薄壁镀锌管、厚壁无缝钢管还是硬质PVC管材，都能通过螺旋进给的压力调整实现稳定装夹，不会出现管材转动或者轴向窜动的问题。顶部的操作手柄采用穿杆式结构，和螺杆顶端的通孔配合，操作人员可以根据需要的夹紧力调整手柄的施力臂长度，大扭矩装夹时可以在手柄两端套上延长管增力，日常轻量装夹直接转动手柄即可完成操作，螺杆部分采用梯形螺纹传动，相比普通三角螺纹拥有更好的承重能力和自锁性能，夹紧后不会因为管材的反作用力出现松脱退牙的问题。钳身侧面设置的弧形加强筋从底座位置一直延伸到螺杆导向套位置，抵消螺旋施压时产生的侧向弯矩，避免长期大负载装夹后钳身出现变形开裂。在实际作业场景中，这套夹具可以承担管道切割、套丝、坡口加工、管件焊接定位等多道工序的装夹需求，V型钳口的开口范围覆盖了常规小口径管线的常用尺寸，不需要额外更换钳口配件就能完成不同管径管材的装夹作业。活动压块和钳身导轨之间采用间隙配合设计，长期使用出现磨损后，可以通过调整导轨侧的紧定螺钉补偿间隙，避免压块出现晃动影响装夹精度。底座的安装孔采用长圆孔设计，安装固定时可以小范围调整钳体的位置，降低台面孔位的加工精度要求。整个结构没有复杂的传动组件，所有受力部件都采用对称布局，受力传递路径直接，从手柄输入的扭矩通过梯形螺纹转化为垂直向下的压力，直接作用在被装夹的管材表面，力的传递过程中没有多余的杠杆损耗，装夹效率高，维护成本低，适合车间固定工位或者野外管线抢修的移动工位使用。设计过程中针对钳口的齿纹角度做了反复验证，齿尖角度控制在合理范围，既保证足够的咬合摩擦力，又不会过度切入管材表面造成管壁损伤，针对薄壁管材的装夹需求，还可以在钳口位置加装铜质或者尼龙材质的保护衬垫，避免不锈钢管、装饰类管材表面出现夹痕影响外观质量。螺杆和导向套之间预留了润滑脂加注的间隙，日常维护时只需要定期在螺纹表面和导向位置涂抹润滑脂，就能保证操作的顺畅性，避免螺纹锈蚀卡滞。
