四柱导向式汽车零部件冲压工装结构

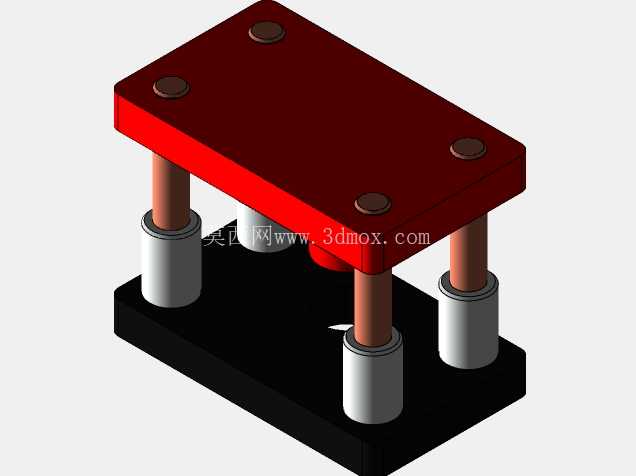

这套四柱导向的冲压工装结构，主要面向汽车车身覆盖件、结构加强件的中小批量冲压生产场景，在汽车焊装车间的前置冲压工序、零部件配套加工厂的单机冲压工位上十分常见，适配开式单点压力机的安装接口，可完成薄钢板的冲裁、浅拉伸、成型等多类冲压工序。从结构布局来看，上下模座采用矩形平板式设计，上模座通过模柄或压板与压力机滑块连接，下模座通过T型螺栓固定在压力机工作台上，四根导向导柱均匀分布在模座四角，导柱与下模座过盈压装配合，导套嵌入上模座对应安装孔内，合模过程中导柱先导入导套，为上下模的合模动作提供精准导向，避免合模过程中凸凹模出现错位啃模的问题，导向副的配合间隙控制在0.02-0.05mm区间，可满足普通薄钢板冲压的导向精度要求。

设计过程中优先考虑了模架的刚性与导向稳定性，上下模座均采用45号钢调质处理，平面度公差控制在0.02mm/100mm范围内，保证合模时模面贴合均匀，不会出现局部间隙过大导致的冲压件毛刺超差问题。导柱导套选用标准冲压模架配件，可直接采购标准件替换，降低后期维护成本，导套内部设计有储油槽，可存储润滑脂减少导向副的磨损，延长模架使用寿命。四根导柱的安装位置避开了冲压作业的操作区域，不会干涉操作人员送取料的动作，同时模座四角预留有起重螺纹孔，方便模架的吊装转运与上机安装。

从安装边界来看，这套模架的闭合高度适配160吨及以下吨位的开式压力机，下模座的安装孔位间距符合常规压力机工作台的T型槽分布尺寸，无需额外加工过渡垫板即可完成安装。上模座的顶面预留有模柄安装孔，也可根据使用需求拆除模柄改用压板固定，适配不同安装形式的压力机设备。模架的开模行程可通过调整压力机滑块行程来适配，最大开模距离可满足厚度2mm以内的钢板送料、取件的操作空间需求，不会出现开模后取件空间不足的问题。

实际使用过程中，这套模架可根据具体冲压零件的需求，在上模座安装凸模、固定板、卸料板等冲压功能部件，下模座对应安装凹模、顶料装置等组件，模座上预先加工有通用的螺纹孔与销钉孔，可适配不同尺寸的凸凹模安装，无需对模座进行二次大规模加工，大幅缩短了冲压模具的开发周期。卸料板的安装空间预留充足，可搭配弹性卸料板或刚性卸料结构，针对不同厚度、不同材质的冲压板材调整卸料力，避免冲压件卡在凸模上影响连续作业。

在冲压作业过程中，四柱导向结构可承受一定的偏载载荷，即使冲压零件的成型力中心与模架中心存在小幅偏移，也不会出现导柱卡死、模座倾斜的问题，相比两柱导向的模架稳定性提升明显，适合成型力分布不均的浅拉伸类冲压工序。模座表面做了发黑防锈处理，长期存放或使用过程中不易生锈，日常维护仅需定期给导柱导套添加润滑脂、检查连接螺栓的紧固情况即可，维护难度较低。这套模架的结构通用性较强，除了汽车零部件冲压外，也可适配家电钣金、五金配件的冲压生产需求，只需更换对应的凸凹模部件即可快速切换生产产品，适合多品种小批量的冲压生产场景，可有效降低模具开发的整体成本，缩短新产品的投产准备周期。
