汽车发动机活塞连杆组结构设计

在往复式内燃机的核心运动体系里，活塞连杆组是完成能量转换、传递动力输出的核心运动组件，这套组件的设计合理性直接决定了发动机的动力输出效率、运转平顺性与整机使用寿命。从实际装车应用场景来看，该组件部署在发动机气缸体与曲轴箱的衔接区域，顶部与气缸盖、气缸壁共同围成燃烧室空间，下端通过连杆大头的剖分式结构与曲轴的连杆轴颈完成刚性铰接，将活塞承受的燃烧气体爆发压力，通过连杆的摆动传递转化为曲轴的旋转扭矩，最终向外输出动力驱动车辆行驶。

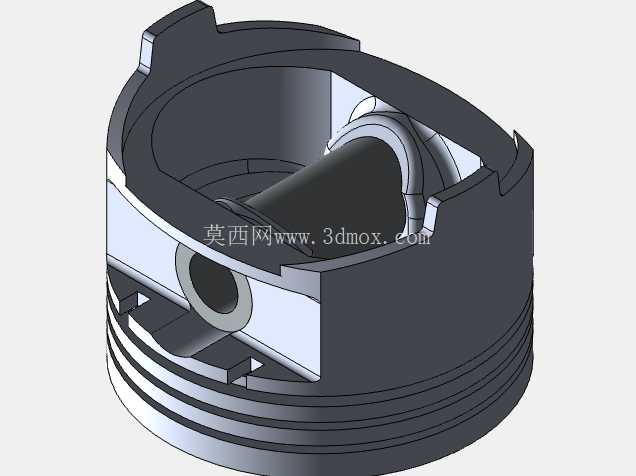

从功能特性维度拆解，活塞部分需要在高温、高压、高速往复运动的极端工况下稳定工作，顶部的凹坑结构是燃烧室的组成部分，直接参与混合气的压缩与燃烧过程，头部开设的多道环槽用于安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气下窜至曲轴箱造成动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油损耗。活塞裙部的型线设计经过了热变形补偿处理，在常温下呈现特定的椭圆形态，在发动机达到工作温度后，裙部受热膨胀会趋近正圆，保证活塞在气缸内的配合间隙处于合理区间，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小出现拉缸、卡滞故障。

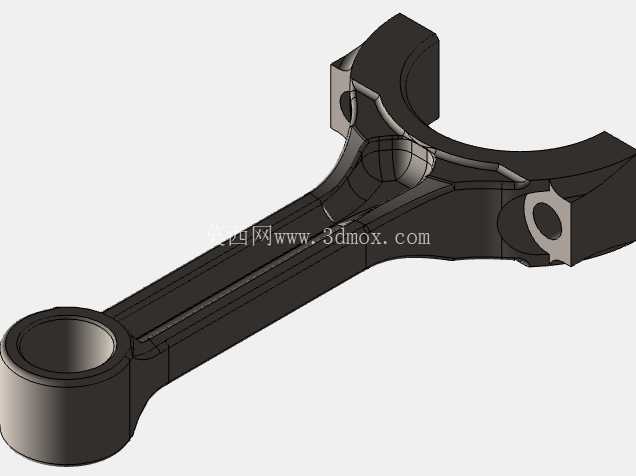

连杆部分采用了工字形截面的杆身设计，这种结构可以在尽可能降低自身重量的前提下，保证足够的结构强度与刚度，能够承受活塞传递的爆发压力带来的压缩载荷，以及往复运动过程中产生的惯性拉伸、弯曲载荷。连杆大头采用剖分式设计，结合面通过定位结构保证装配精度，轴瓦安装位置的尺寸公差、形位公差要求极高，需要保证与曲轴连杆轴颈的配合间隙处于设计范围内，形成稳定的润滑油膜，降低运转过程中的摩擦磨损。连杆小头通过活塞销与活塞铰接，内部安装有铜套或滚针轴承，减少活塞销与连杆小头之间的摩擦损耗，同时允许活塞与连杆之间存在小角度的相对摆动，适应曲轴旋转过程中连杆的角度变化。

在设计思路层面，这套组件的建模过程需要充分考虑运动干涉校验，在三维环境中模拟活塞从上止点到下止点的全行程运动，校验活塞在上下止点位置时与气门、气缸盖的最小安全间隙，校验连杆在摆动过程中与气缸壁、曲轴平衡块的间隙，避免实际运转过程中出现运动干涉。同时需要做轻量化设计优化，在保证结构强度满足最大爆发压力工况要求的前提下，尽可能降低活塞与连杆的往复运动质量，降低曲轴旋转过程中的惯性力，减少发动机的振动与噪声，提升整机运转的平顺性。活塞的热负荷计算也是设计环节的重点，需要根据发动机的标定功率、最高燃烧温度，核算活塞不同位置的热变形量，提前在模型中预留合理的热膨胀间隙，避免工作温度下出现配合失效。

从安装边界与尺寸配合来看，活塞的外径尺寸需要与对应气缸的缸径尺寸匹配，配合间隙根据发动机的材质、标定转速、冷却方式不同存在差异，通常在几十微米级别。活塞销孔的同轴度、圆柱度公差直接影响活塞销的受力状态，公差过大会造成活塞销偏磨，甚至出现活塞销断裂故障。连杆大小头孔的中心距是决定发动机压缩比的关键尺寸之一，中心距的加工误差会直接改变活塞在上止点时的位置，造成压缩比偏离设计值，影响发动机的动力输出与排放表现。连杆大头的孔径尺寸需要与曲轴连杆轴颈的尺寸匹配，结合轴瓦的厚度保证合理的油膜间隙，间隙过大会造成机油压力过低、运转异响，间隙过小会造成轴瓦烧蚀、抱轴故障。

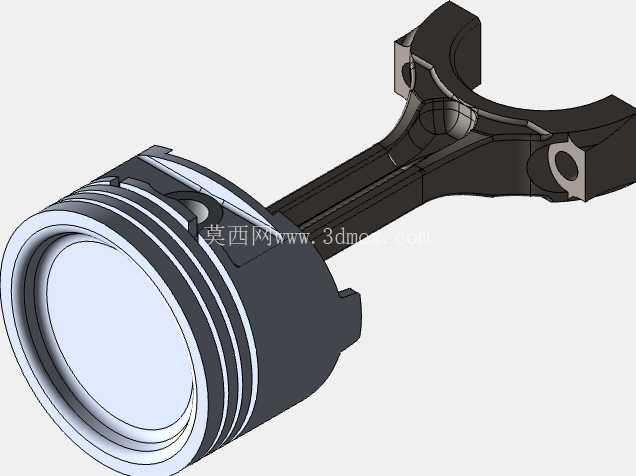

在实际的工程应用中，这套活塞连杆组件的三维模型可以用于发动机的前期方案设计、运动仿真分析、结构强度校核，也可以作为维修环节的配件尺寸参照，帮助技术人员快速掌握组件的装配关系与尺寸配合要求，减少设计与维修过程中的试错成本。建模过程中对各个配合面的公差标注、装配关系定义，也能够直接对接后续的加工工艺编制、模具设计环节，缩短产品从设计到量产的开发周期。
