带双侧安装耳多孔位钣金安装支座结构

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1205217
  • 带双侧安装耳多孔位钣金安装支座结构
  • 带双侧安装耳多孔位钣金安装支座结构

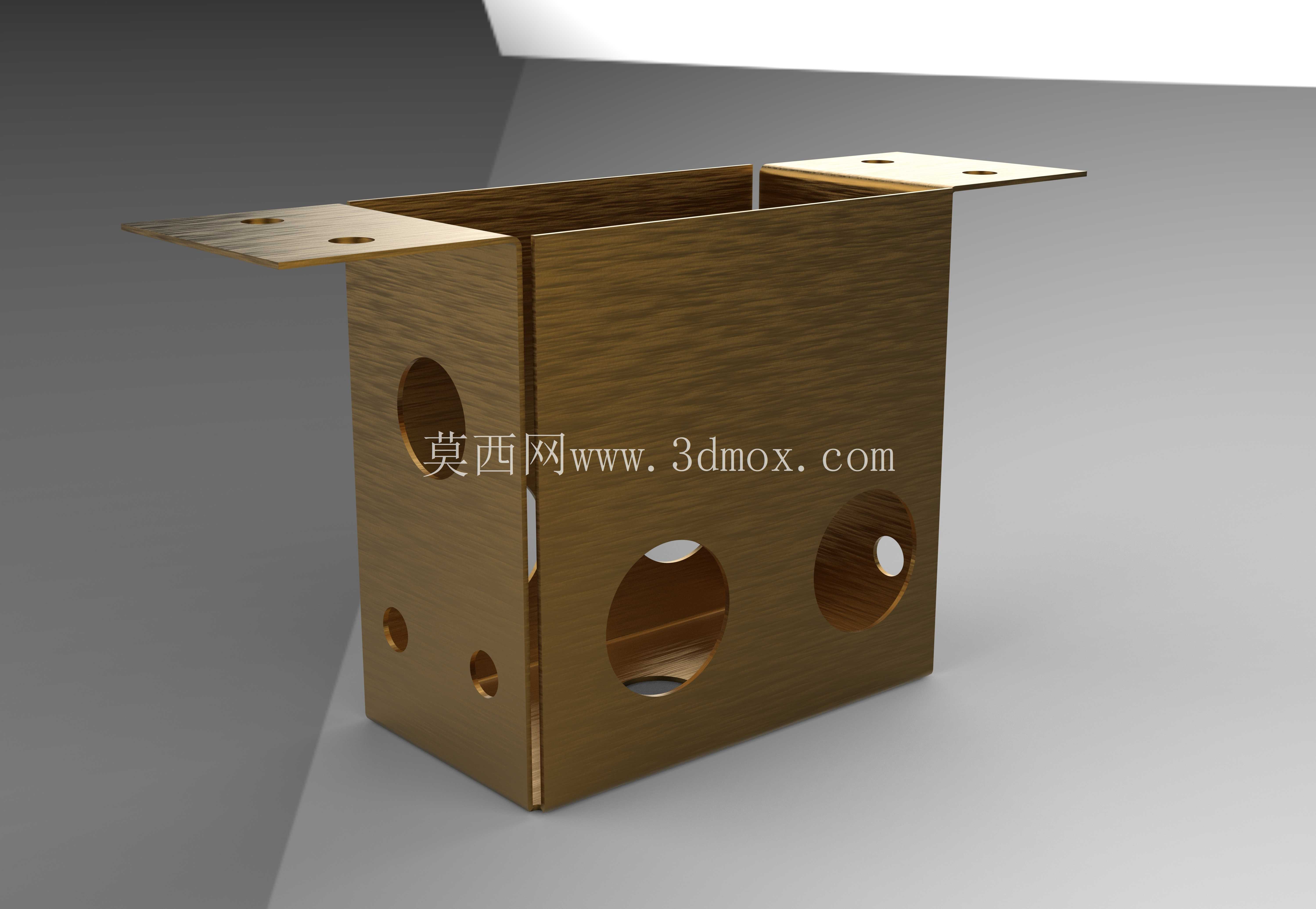

这款钣金支座构件,主要应用在汽车冲压生产线的工位辅助定位、小型气动元件挂载以及线束分线固定场景,也可适配通用自动化设备里的轻型部件承托安装需求,属于薄板弯折成型的典型连接类结构件。从实际使用场景来看,这类构件常布置在冲压模架的非工作受力侧,用来固定检测传感器、气路快插接头组或者小型导料弹片,不需要承受大吨位冲压载荷,但对安装定位的重复精度、长期使用的形变抗性有明确要求。

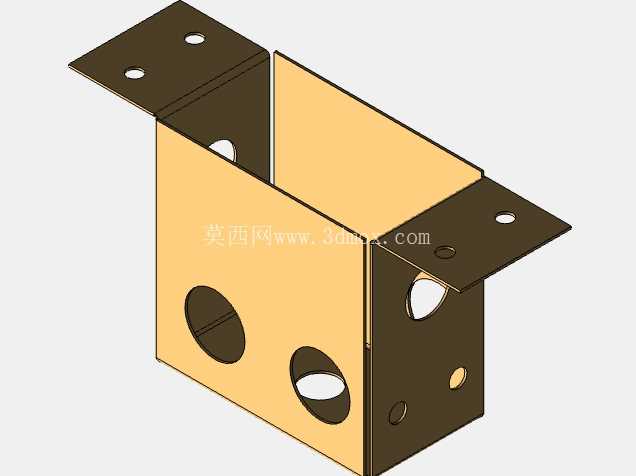

设计层面采用单块钣金板一体弯折成型思路,没有额外焊接拼接结构,主体围合出矩形腔体,腔体内部可以容纳小型接线端子、气路接头这类体积较小的配套元件,避免外露的管线被冲压工位的飞溅料屑剐蹭破损。两侧向外延伸的安装耳片上预制了同轴安装孔,安装时可以直接通过螺栓穿过孔位,把整个构件固定在模架的预设安装基面上,耳片和主体弯折处做了微小的圆弧过渡,避免冲压弯折时出现应力集中导致的开裂问题,长期受设备运行振动影响也不会在弯折位置产生疲劳裂纹。

构件侧壁的孔位做了差异化尺寸设计,大直径圆孔主要用来穿过气路软管或者较粗的设备线束,小直径孔位则可以直接穿入自攻螺丝固定内置的小型元件,也可以作为定位销孔,和配套安装的元件做销定位,消除安装间隙带来的位置偏移。所有孔位的边缘都做了去毛刺处理,避免穿线时刮破线缆绝缘层或者划伤安装人员的手部,孔位的排布避开了主体弯折的应力集中区域,不会因为开孔降低整体结构的结构强度。

从安装边界来看,主体腔体的长宽尺寸适配常规小型传感元件的安装空间,两侧耳片的外伸长度刚好匹配模架上常用的20mm间距安装孔位,不需要现场额外打孔扩孔就能直接适配现有安装基面。构件整体的高度控制在较低范围,不会突出模架基面过多,避免和冲压滑块的运动行程产生干涉,安装后整体结构贴附在基面上,设备运行时的振动可以直接传导到模架基体上,不会产生额外的共振异响。

实际生产时这类构件采用冲压模具连续成型,先完成板材落料,再依次完成冲孔、弯折工序,成型后不需要额外的机加工就能直接使用,适合批量生产配套。弯折后的腔体拼接缝隙控制在极小范围,不会有过大的间隙导致料屑进入腔体内部,日常维护时只需要定期擦拭表面积累的冲压油尘即可,不需要拆解清理内部。在汽车冲压车间的多工位连续模上,这类小钣金支座的用量很大,每一套模具上都会根据工位需求布置数个,用来固定各类辅助检测和执行元件,虽然不是模具的核心受力部件,但孔位精度和安装稳定性会直接影响工位检测信号的准确性,进而影响整条冲压线的生产节拍稳定性。设计时特意将安装耳片的孔位做了稍大的公差设计,允许安装时做微小的位置调整,适配不同批次模架基面的孔位微小偏差,降低现场安装的调整难度,同时侧壁的多孔位设计也预留了后续加装元件的扩展空间,不需要重新更换支座就能完成小范围的功能升级。
