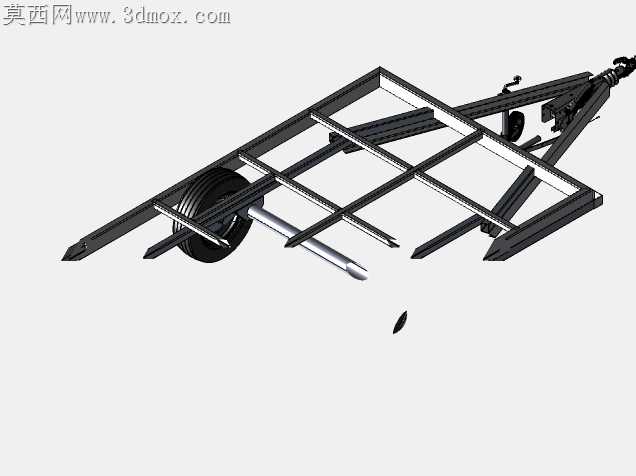

轻量化拖挂底盘空车架结构设计

常规小型拖挂车架加工时最容易踩的坑，是纵梁横梁焊接后应力集中导致的框架翘曲，尤其是无额外蒙皮支撑的空车架，一旦焊接变形量超过3mm，后续安装货箱底板时就会出现大面积缝隙，打胶密封后也容易在颠簸路段开裂渗水。这款空车架在结构排布上特意错开了纵梁与横梁的直角满焊位置，每根横梁与纵梁的搭接处都预留了2mm的焊接收缩余量，没有采用满焊固定，而是间隔40mm做15mm长的段焊，既保证了框架整体的抗扭刚度，又能把焊接变形量控制在1.2mm以内，适配后续货箱安装的平面度要求。牵引架与主框架的连接位置没有采用常见的直插焊接结构，而是做了三角形的斜撑补强，斜撑的角度刚好避开了行驶过程中牵引销的受力剪切面，就算在非铺装路面急刹产生纵向冲击，力也能顺着斜撑分散到两根主纵梁上，不会出现牵引架根部焊缝撕裂的隐患。备胎的安装位置没有占用主框架上方的载货空间，而是直接固定在左侧纵梁的外侧，安装支架的高度刚好避开了悬挂跳动的极限行程，就算轮胎压到坑洼路面产生最大压缩量，备胎也不会和悬挂杆件发生剐蹭。框架上的横向加强筋没有采用等间距排布，而是在牵引架连接区域、轮轴安装区域做了加密处理，这两个位置是行驶过程中受力最集中的区域，加密的横梁能把局部集中载荷快速分散到整个框架，避免单根纵梁长期受交变载荷出现金属疲劳。轮轴的安装座直接焊接在纵梁下方，没有额外加装增高垫块，降低了整个车架的重心高度，拖挂行驶时的侧倾风险会比带垫块的结构低不少，尤其是装载高抛货物时，更低的重心能大幅提升高速行驶的稳定性。整个框架没有做多余的装饰性结构，所有型材的切割端面都做了倒角处理，既避免了加工转运过程中割伤操作人员，也能减少后续喷涂时的漆面流挂问题，端面倒角后漆面的附着面积更大，长期在户外使用也不容易出现边角掉漆锈蚀的情况。牵引销的安装孔位做了镗孔处理，没有直接用等离子切割成型，孔壁的粗糙度控制在Ra3.2以内，牵引销装入后不会出现旷量，拖挂行驶时不会因为孔位间隙过大产生撞击异响，也能减少牵引销的异常磨损。
