移动式配重平衡液压小吊机结构设计

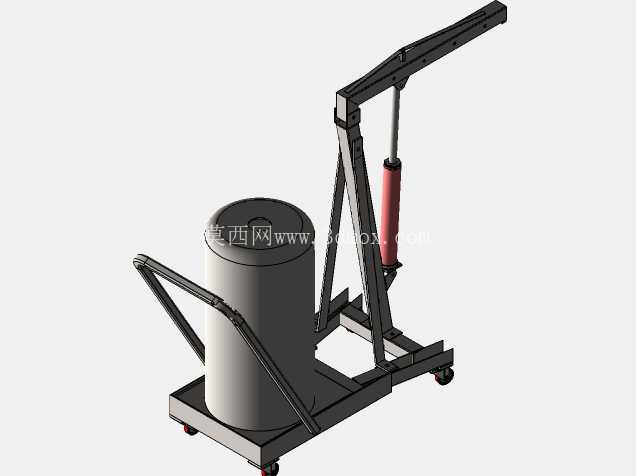

在机加工车间、设备维保现场、小型仓储区域这类没有大型天车覆盖的作业场景里，经常会遇到几百公斤级的重物移位、零部件上下料、设备拆装吊运需求，这类作业如果完全靠人力抬搬，不仅劳动强度极大，还很容易出现磕碰损伤甚至安全事故，而调用大型起重设备又存在成本高、进场受限、灵活性不足的问题，这款移动式配重平衡吊就是针对这类零散小吨位吊运场景设计的实用设备。从结构布局来看，设备整体采用可移动底盘设计，底盘框架采用型钢焊接成型，底部四个角安装带刹车的万向脚轮，作业时可以轻松推动设备在平整车间地面移动，到达指定作业位置后踩下脚轮刹车即可固定设备位置，不需要额外打地基或者做固定安装，适配多工位流动作业的需求。底盘后部设置整体式配重块，配重采用实心铸铁材质，重量经过严格匹配，和前部吊臂的最大起重量形成力矩平衡，避免吊运过程中出现设备前倾翻的风险，配重块外侧设置倾斜的推扶手，扶手高度符合人体工程学设计，操作人员推动设备移动时不需要过度弯腰，转向操控顺手。吊臂主体采用铰接式折臂结构，主臂和副臂之间通过销轴连接，臂架采用矩形钢管焊接成型，在保证结构强度的同时尽可能降低自重，减少移动时的推行阻力。吊臂的起升动作依靠单作用液压油缸驱动，油缸缸筒端铰接在底盘前部的立架上，活塞杆端铰接在主臂的中部位置，操作人员通过手动液压泵即可控制油缸的伸缩，带动吊臂绕底部铰接点抬升或者下落，液压系统自带止回阀，当停止泵油时油缸可以自动锁止位置，不会因为负载重量出现吊臂自行下落的问题，作业安全性有保障。吊臂前端设置吊点，可以搭配吊钩、吊装带或者专用吊具使用，适配不同外形的被吊工件。从设计思路上，这款设备没有采用复杂的电控系统，全部动作依靠手动液压驱动和人力推行，结构简单可靠，后期维护成本极低，不需要外接电源或者气源，在没有动力供应的临时作业现场也可以正常使用，适用场景更广。在尺寸边界设计上，设备整体收拢状态下的长度控制在1.6米以内，宽度控制在0.8米以内，高度不超过2米，可以轻松通过常规的车间通道、普通门洞，甚至可以进入货梯完成楼层间的转运，不会因为尺寸过大出现通行受限的问题。吊臂最大伸出时的作业半径可以覆盖1.2米范围，最大起升高度可以达到2.2米，足够覆盖常规机床的工作台高度、设备维保的拆装高度需求，额定起重量控制在500公斤级，完全满足小型零部件、工装夹具、电机泵阀这类常见工业重物的吊运需求。在结构细节处理上，所有铰接位置都加装自润滑铜套，减少长期转动带来的磨损，延长设备使用寿命；底盘框架的焊接位置都做了去应力处理，避免长期负载使用出现焊接变形；液压管路采用高压无缝钢管搭配耐油橡胶软管，管路布置沿着臂架内侧走线，避免吊运过程中被工件剐蹭损坏；配重块和底盘之间采用螺栓紧固连接，移动过程中不会出现配重移位的问题。实际使用时，操作人员只需要将设备推到重物旁边，调整吊臂位置对准吊点，挂好吊具后反复按压液压泵手柄即可将重物平稳吊起，之后推动设备移动到目标位置，缓慢打开液压卸荷阀就可以将重物平稳放下，整个过程只需要一个人即可完成操作，不需要额外辅助人员，大幅降低小吨位吊运作业的人力成本。和固定式悬臂吊相比，这款设备不需要固定安装，可以在整个车间范围内灵活调度；和手动液压叉车相比，它可以完成垂直方向的起升动作，还可以越过设备、工作台的障碍物完成吊运，适用的作业场景更丰富。在建模过程中，所有结构件的尺寸都按照实际加工工艺设定，型钢的规格、销轴的直径、油缸的安装距都符合实际选型标准，没有出现结构干涉、安装空间不足的问题，脚轮、液压油缸、铜套这些标准件都按照实际商用产品的尺寸建模，可以直接导出工程图用于生产制作。
