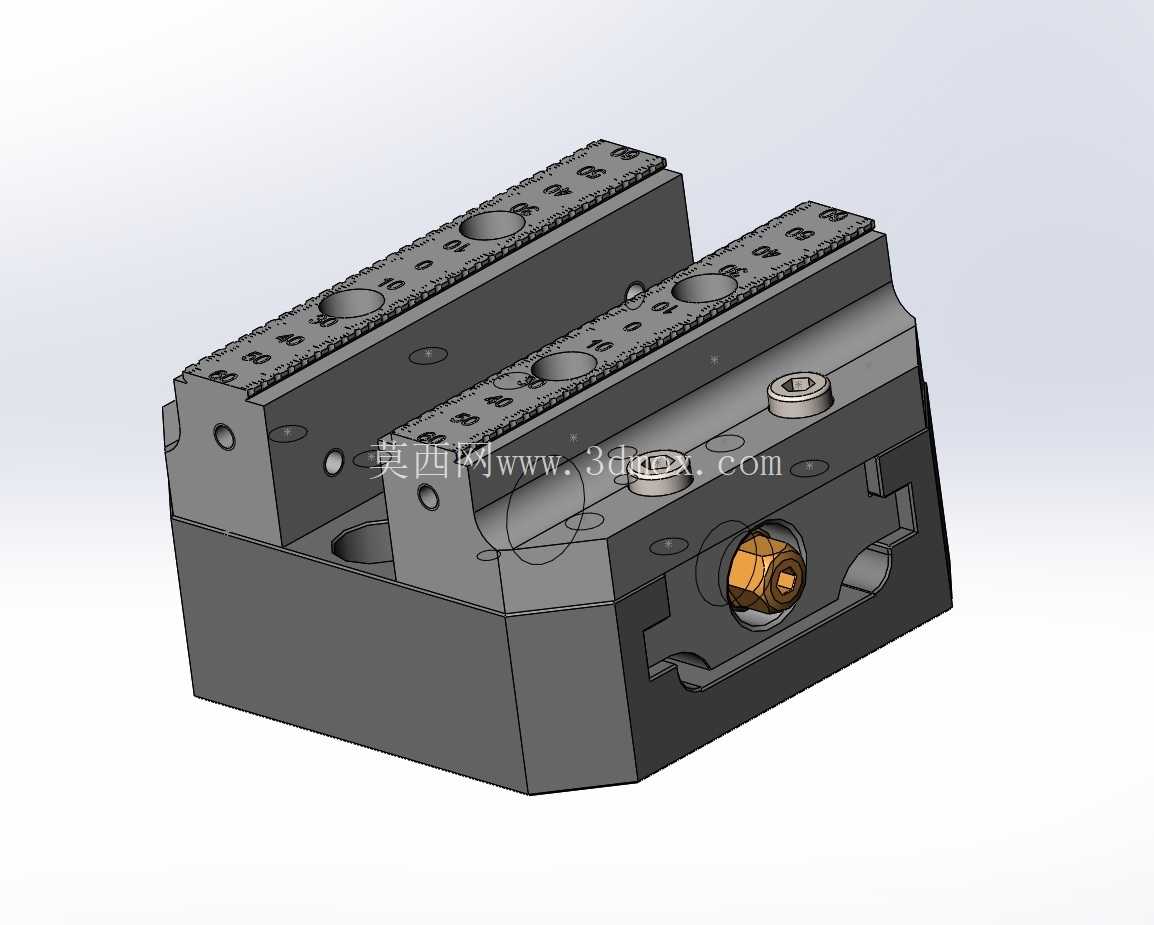

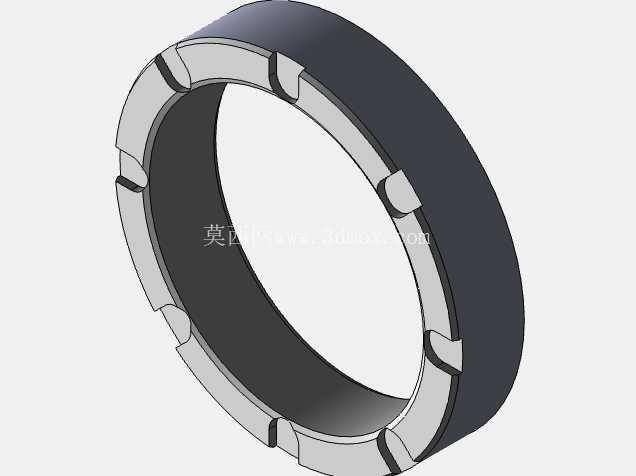

自定心虎钳精密装夹组件结构设计

在精密机加工、多轴联动加工场景中，工件装夹的同轴度、重复定位精度直接决定最终加工件的形位公差表现，这款自定心虎钳组件正是为解决异形件、轴类、盘类零件的快速定心装夹需求设计的结构方案。从实际加工场景来看，普通平口钳装夹圆形或对称结构工件时，需要操作人员反复打表找正，单工件装夹辅助时间往往占总加工时长的三成以上，尤其在小批量多品种的加工任务中，频繁找正会大幅拉低设备稼动率，而自定心结构的核心价值，就是通过内部同步联动的夹持机构，在钳口闭合过程中自动将工件推至钳体中心位置，无需额外找正即可保证工件中心与机床主轴回转中心重合，适配四轴、五轴加工中心的回转加工需求。

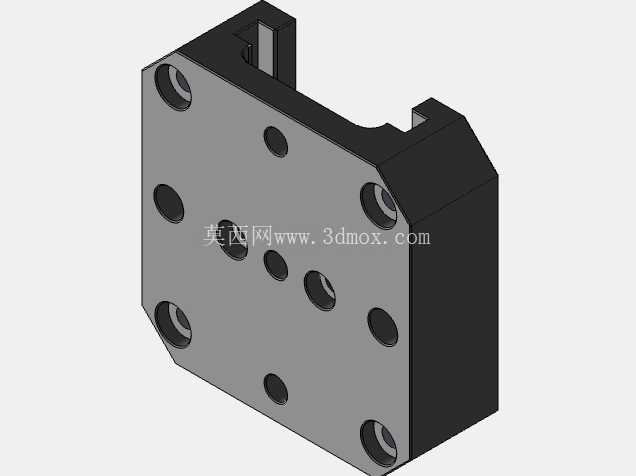

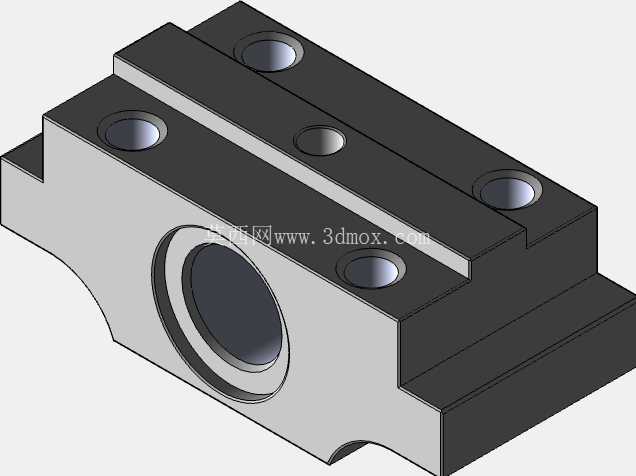

从结构设计思路来看，这款组件采用一体化基座设计，基座背面的多组安装孔位按照标准加工中心工作台T型槽间距、转台安装螺孔规格做了匹配设计，安装时可直接通过内六角螺栓固定在机床工作台或四轴转台端面，不需要额外制作过渡连接板，减少了安装环节的累积误差。钳体主体采用箱式对称结构，两侧夹持滑块的导向面做了加长设计，相比短导向面的普通虎钳，夹持过程中滑块的偏摆量可控制在0.01mm以内，避免长工件装夹时出现的上翘、倾斜问题。钳体上分布的多组通孔与螺纹孔，一方面是为了减轻整体自重，降低四轴转台的转动负载，另一方面也可作为定位销孔，配合定制软爪实现特殊轮廓工件的仿形装夹。

实际使用过程中，这款虎钳组件的定心精度可稳定保持在0.02mm以内，重复装夹定位误差不超过0.015mm，既可以装夹规则的方形、圆形坯料，也可以通过更换不同钳口，适配异形冲压件、小型铸件的装夹需求。在汽车冲压模具零件加工场景中，很多小型模具备件如冲头固定座、导套安装座都需要保证外圆与内孔的同轴度，使用这款自定心虎钳装夹时，一次装夹即可完成外圆铣削、内孔镗削、侧面键槽铣削的多工序加工，不需要二次装夹找正，有效避免了二次装夹带来的位置度误差。

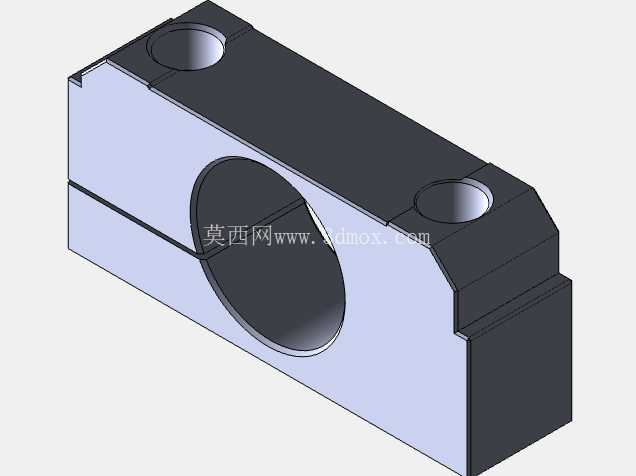

从安装边界尺寸来看，这款组件的基座安装面做了全平面磨削处理，平面度公差控制在0.008mm以内，可保证与工作台面的完全贴合，不会因安装面间隙导致装夹受力后出现钳体倾斜。钳体的总高度经过优化设计，安装在170规格四轴转台上时，夹持工件的中心高刚好与转台回转中心等高，不需要额外垫高块调整中心高，减少了垫高带来的刚性损失。夹持行程设计覆盖了常见小型精密零件的坯料尺寸范围，既可以装夹直径几毫米的小型轴类零件，也可以装夹宽度接近钳口最大开度的方形坯料，适配场景覆盖了精密模具加工、小型汽车零部件加工、工装夹具制作等多个领域。

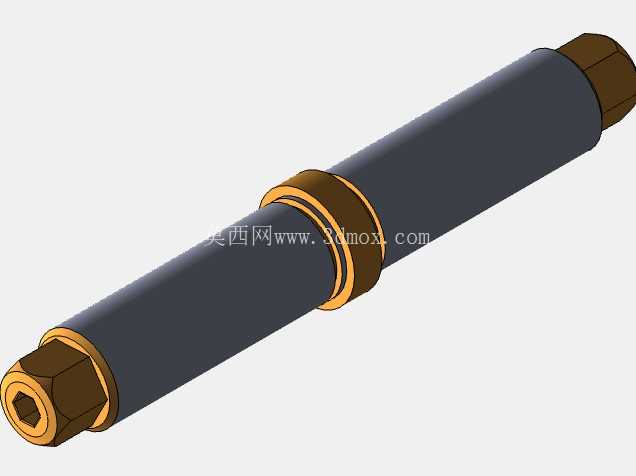

结构细节上，组件内部的联动机构采用等距同步传动设计，两侧钳口的移动距离完全一致，不会出现单侧钳口移动量偏差导致的工件偏移问题。钳体侧面预留的安装位可加装定位挡板，当需要加工批量工件时，通过定位挡板可实现工件轴向位置的快速定位，进一步缩短装夹辅助时间。所有滑动配合面都设计了防尘密封结构，可阻挡加工过程中的铁屑、切削液进入滑动间隙，减少日常维护的工作量，延长组件的实际使用寿命。相比普通的专用夹具，这款自定心虎钳组件的通用性更强，不需要针对单一零件定制专属夹具，可有效降低小批量加工中的夹具制作成本，同时兼顾装夹精度与装夹效率，是多轴精密加工场景中非常实用的通用装夹工装。
