汽车变速器外壳支撑固定支架结构

在汽车传动系统的装配链路里，这类外壳支架是衔接变速器壳体与整车安装点位的核心承载构件，日常工况下需要持续承受齿轮啮合传递的振动、整车加减速带来的惯性载荷，还要在复杂路况下抵消路面传导的冲击，避免壳体出现位移偏差影响齿轮啮合精度。从实际装车场景来看，这类支架多用于乘用车、轻型商用车的横置变速器总成固定，一端通过螺栓锁止在变速器壳体的预设安装凸台上，另一端连接车身纵梁或者副车架的安装面，相当于给传动核心部件搭建了刚性缓冲的衔接桥梁，既不能因为刚度过高导致振动直接传导至座舱引发NVH问题，也不能因为刚性不足出现长期使用后的形变位移。

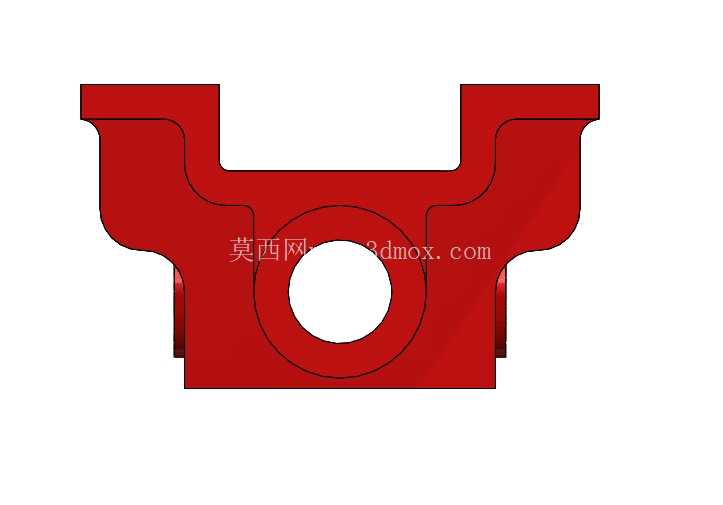

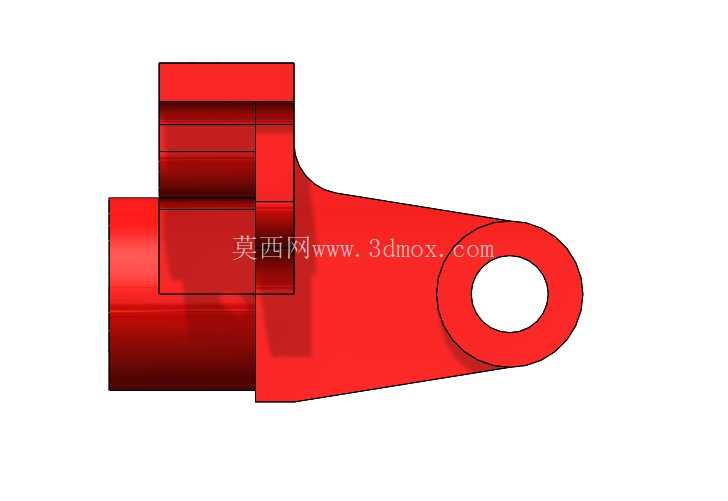

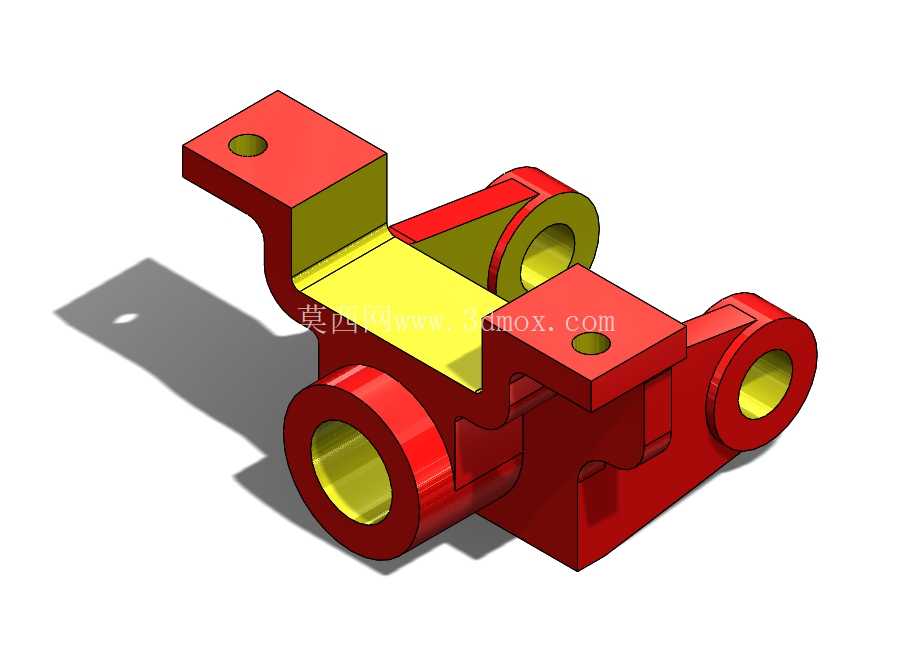

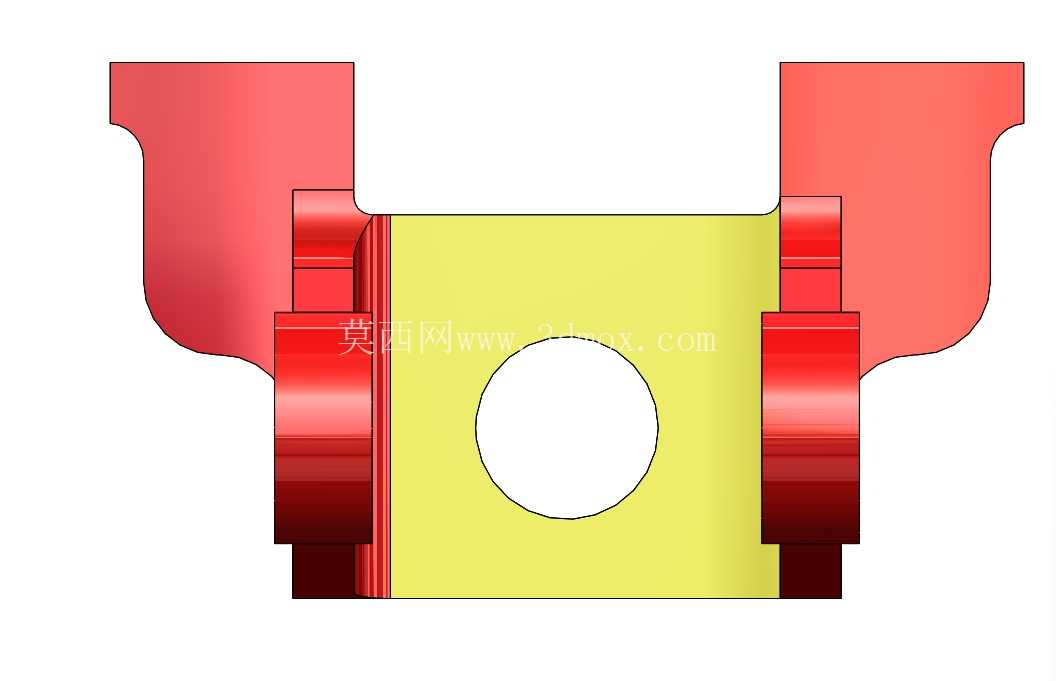

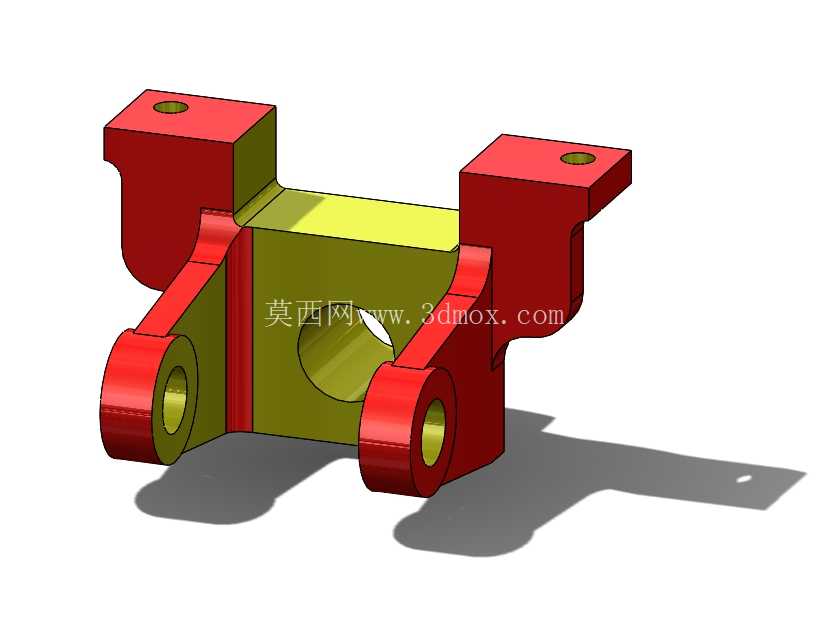

从结构设计逻辑来看，整个支架采用一体化铸造成型后做机加工的工艺路线，主体承力区域做了加厚的筋条过渡，避免应力集中在转角位置出现疲劳断裂。三个带衬套压装孔的铰接点位分别对应不同方向的载荷约束：两个大直径的同轴孔位用于连接带橡胶衬套的铰接销轴，主要承担竖直方向与纵向的载荷传递，孔内壁预留了衬套压装的公差带，确保衬套压入后不会出现松脱，同时橡胶衬套可以过滤掉变速器工作时产生的高频振动；上方两个带通孔的安装凸台直接贴合变速器壳体的安装面，孔位对应M6或者M8的标准螺栓，凸台表面做了铣平处理，保证安装面的平面度误差控制在0.1mm以内，避免螺栓锁紧后出现局部应力过大导致的壳体开裂。中间的凹陷承托面完全贴合变速器外壳的局部曲面，增大接触面积的同时，也能在装配时起到定位导向的作用，工人在总装线上可以先将支架卡在壳体对应位置，再穿入螺栓预紧，降低装配对位的难度。

从安装边界尺寸来看，支架整体的安装孔位间距严格匹配对应型号变速器的壳体安装点位，横向两个铰接孔的中心距控制在120mm范围内，上方安装孔的中心距为45mm，所有孔位的位置度公差不超过0.2mm，确保装车时不需要额外修配就能直接对位。铰接孔的内径范围覆盖10mm到40mm的常规衬套尺寸，可以根据不同车型的载荷需求匹配不同硬度的橡胶衬套，不需要重新修改支架主体结构。材质选用上兼顾了强度与轻量化需求，铝合金版本多用于乘用车，能有效降低簧下质量，提升整车操控响应；铸铁版本多用于载荷更大的商用车，能承受更大的冲击载荷，长期使用的形变量更小。表面处理采用粉末涂层工艺，既可以抵御底盘位置的泥水、盐分侵蚀，也能提升铸件表面的耐磨性能，在-20℃到120℃的工作温度区间内，涂层不会出现脱落、开裂的问题，适配不同地域的使用环境。

在结构细节处理上，所有的转角位置都做了R3到R5的圆角过渡，避免铸造时出现冷隔、缩孔的缺陷，同时也能消除机加工后的应力集中点。支架上的减重槽并不是随意开设的，都是经过拓扑优化后去除的非承力区域，在保证整体刚性满足载荷要求的前提下，尽可能降低构件自身重量，每一处槽位的边缘都做了倒角处理，避免装配时划伤工人或者损坏相邻的线束、管路。在三维建模过程中，这类支架需要重点核对安装孔位的同轴度、安装面的平面度，以及和周边部件的间隙，比如要预留出螺栓拧紧的操作空间，还要保证支架和变速器壳体上的油道、传感器接口保持至少5mm的安全间隙，避免装车后出现运动干涉。很多新手建模时容易忽略衬套压装的导入角设计，实际上每个铰接孔的端面都做了15度的导入倒角，方便衬套压装时快速对位，不会出现压偏导致的衬套损坏。这类支架的设计迭代往往需要经过多轮台架振动测试、道路耐久测试，根据测试反馈调整筋条的厚度、孔位的位置，确保在全生命周期内不会出现断裂、形变的问题，是传动系统中看似不起眼但直接影响整车可靠性的关键零部件。
