车载电子控制单元金属防护壳体结构

这款金属电子盒主要面向车载电控单元的安装防护场景，在乘用车、商用车的座舱电子域、车身控制域的硬件集成环节中，这类壳体承担着核心电路板的物理防护、电磁屏蔽与安装定位作用。日常装车工况下，它需要隔绝舱内的粉尘、凝露侵蚀，同时抵御车辆行驶过程中持续的振动冲击，避免板载接插件松脱、元器件焊点疲劳失效，部分布置在发动机舱周边的同类型壳体，还要耐受一定范围的温度交变，适配不同季节、不同行驶状态下的舱内环境变化。

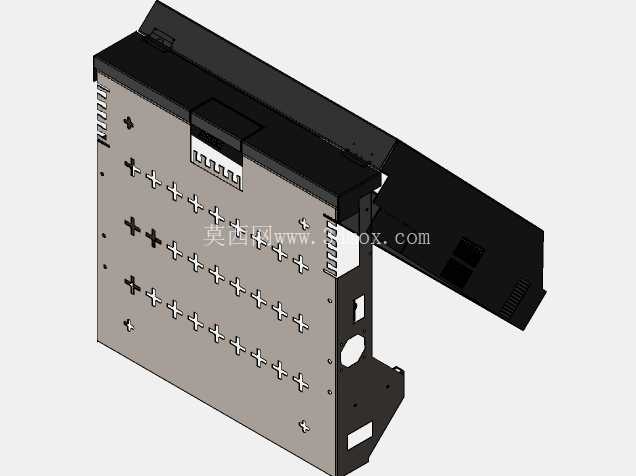

从结构设计逻辑来看，整个壳体采用分体扣合式钣金结构，主体底座为一体冲压成型的槽型结构，侧壁预留的多组十字型开孔，一方面是为了降低壳体整体自重，减少不必要的材料消耗，另一方面是为板载功率器件提供对流散热的通道，避免密闭空间内热量堆积导致元器件工作温度超限。底座边缘排布的多组定位凸点与安装孔位，分别对应内部电路板的螺柱固定位、上下壳体的扣合卡点，以及整车安装时的螺栓固定点位，所有孔位的位置度公差在设计时都控制在±0.1mm范围内，确保装配时电路板接插件能和壳体上的预留开口精准对位，不会出现装配干涉。

上盖部分采用弯折成型的平板结构，边缘设计有连续的卡扣结构，和底座侧壁的卡点配合后，不需要额外打胶或者增加紧固件就能实现紧密扣合，既提升了产线装配的效率，也方便后期售后维修时的拆解操作。上盖内侧预留的条形压筋结构，一方面提升了薄钣金件的整体刚度，避免车辆长期振动下盖板出现共振异响，另一方面压筋位置刚好对应电路板上的元器件避让区，扣合后不会挤压板上的贴片元件，同时能在一定程度上限制电路板的上下窜动。壳体侧壁预留的异形开口，分别对应外接线束的接插件出口、调试接口的预留位，开口边缘都做了翻边处理，避免钣金锐边割伤线束绝缘层，也能提升开口处的结构强度，减少接插件插拔时的壳体变形。

从安装边界来看，这款壳体的整体轮廓适配标准车载电控单元的安装空间，底座底部的两个固定支脚采用下沉式设计，安装后壳体和安装面之间预留有3mm的间隙，既可以避免安装面的不平整导致壳体变形，也能给底部的散热提供空气流通的通道。所有钣金折弯处的内R角都控制在0.5mm，既符合钣金冲压的工艺要求，减少折弯处的应力集中，也不会因为圆角过大占用内部的电路板安装空间。壳体表面采用哑光导电氧化处理，在提升钣金件防锈能力的同时，保证上下壳体扣合后的导电连续性，实现良好的电磁屏蔽效果，减少车载环境下复杂电磁信号对内部电控单元的干扰，避免出现信号丢包、控制误触发等问题。

在实际的冲压工艺实现上，主体底座的成型需要经过落料、冲孔、多次折弯、卡点成型几个工序，所有冲孔的毛刺方向都设计在壳体内侧，避免外侧毛刺影响外观和安装贴合度，折弯工序的顺序经过反复调整，避免成型过程中出现材料拉伸导致的孔位变形，保证最终成品的尺寸精度满足装车要求。和传统的塑料电控壳体相比，这种钣金冲压的电子盒在抗冲击性能、电磁屏蔽性能、耐温性能上都有明显优势，更适合布置在车辆上环境相对恶劣的安装位置，同时钣金模具的开发周期短，成本可控，适合中等批量的车型配套需求。
