车间工位分隔式钢管结构置物货架

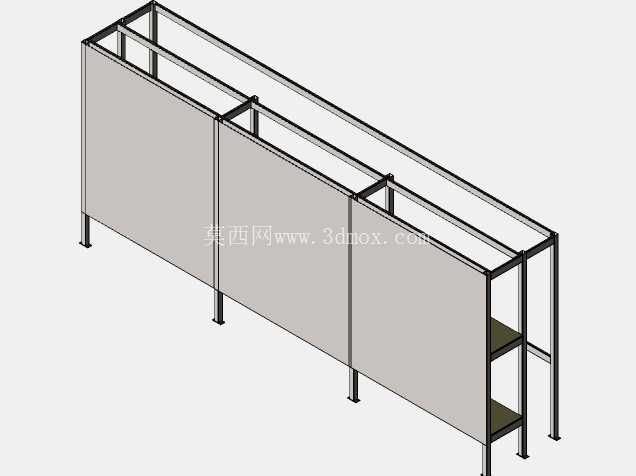

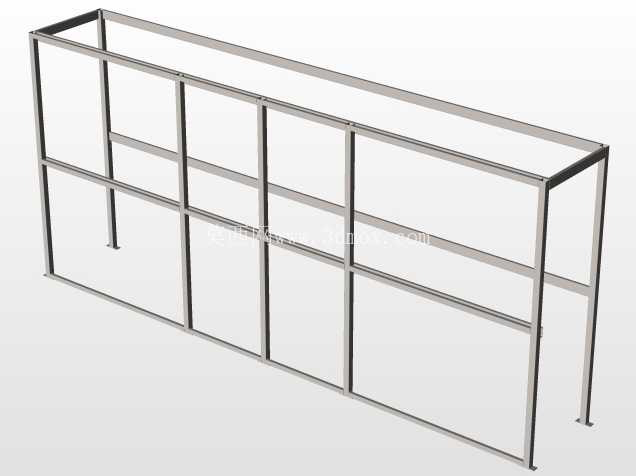

这款钢管拼接的结构置物架，最初的设计出发点是解决生产车间工位之间的物理分隔需求，同时兼顾零散工装、加工辅料的就近存放问题，很多机加工、装配车间的工位排布紧凑，单纯的隔断板只能起到区域划分作用，无法利用垂直空间存放物料，而普通商用货架又没有围挡分隔的功能，容易出现相邻工位物料混放、工具越界的情况，这款结构刚好把两个功能整合到了一起。从实际使用场景来看，它可以沿着车间流水线的工位侧边排布，也可以作为维修区、质检区的区域边界使用，面向作业人员的一侧是整面的挡板结构，高度刚好到普通人站立时的腰腹位置，既不会遮挡工位之间的视线传递，方便班组长观察全线作业状态，也能避免小零件、工具从架体侧面滑落，掉落到相邻工位引发安全隐患或者物料混乱。架体的主框架采用标准矩形钢管焊接成型，立柱底部带有可调支撑脚，能够适应车间地面不平整的安装条件，不需要打膨胀螺栓固定，后期调整工位布局时可以整体移位，不会破坏车间环氧地坪。架体的进深尺寸控制在400毫米以内，不会过多占用工位的操作空间，长度方向可以根据实际工位的宽度做模块化拼接，单段架体的长度适配常规1.2米到1.8米的单人作业工位，三段拼接后刚好覆盖三人位的装配工位长度。在功能设计上，架体靠后侧的位置设置了两层置物搁板，搁板采用薄钢板折弯成型，边缘带有翻边结构，防止放置的量具、小型工装、待装配小零件滑落，搁板的承重按照单平米150公斤设计，足够存放日常使用的扳手、螺丝刀盒、待加工小工件、作业指导书文件盒等物品，不需要额外在工位上摆放零散的工具盒，保持作业台面整洁。架体的挡板采用薄钢板与框架铆接固定，表面可以粘贴工位标识、作业警示标语，也可以吸附磁性的零件盒、便签贴，适配车间现场的目视化管理需求。设计过程中没有采用复杂的连接结构，所有框架连接位置都采用满焊后打磨处理，整体刚性足够，日常使用中不会出现晃动、异响的问题，钢管的壁厚选择兼顾了结构强度和整体重量，两个人配合就可以完成移位调整，不需要借助吊装设备。安装边界方面，架体的总高度控制在1.2米，不会遮挡车间的照明光线，也不会影响消防喷淋的覆盖范围，符合车间安全生产的布局要求，架体与作业台面之间预留了100毫米的间隙，方便清洁地面时清扫架底的杂物，不会形成卫生死角。和普通的独立货架相比，这种带围挡功能的结构架不需要额外安装工位隔断，一次性解决区域划分和物料存放两个问题，在多品种小批量的装配车间、机加工班组工位、实训基地的教学工位都有很高的适配性，建模过程中所有钢管的下料尺寸、焊接位置都做了参数化处理，调整长度、高度参数时可以直接驱动模型变更，不需要重新绘制框架草图，能够快速适配不同车间的工位尺寸需求，搁板的位置也预留了调整孔位，可以根据存放物品的高度调整层间距，灵活适配不同的置物需求。
