16mm规格灌溉管路连接端盖结构设计

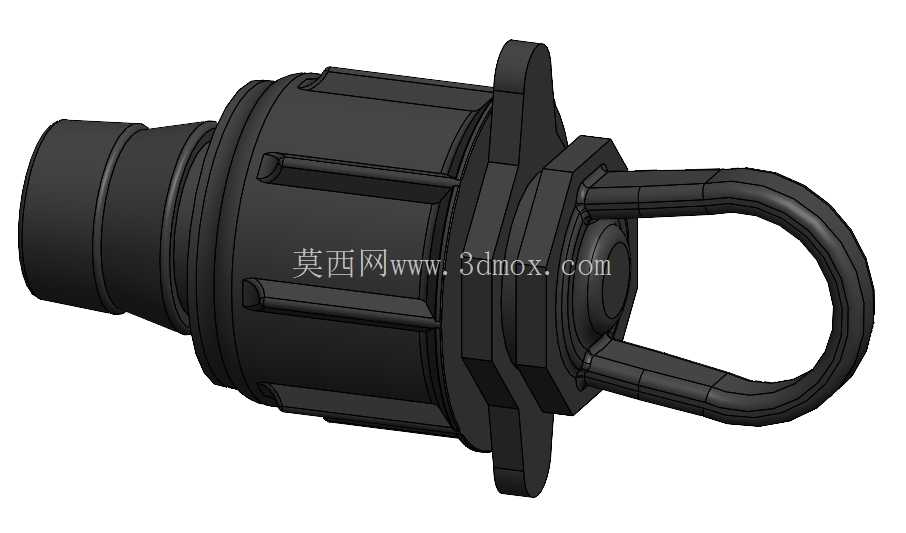

在农业滴灌、园林喷灌、小型水肥一体化输送系统的管路布设场景里，这类16mm规格的端接部件是管路末端封堵、支路转接过程中使用频率极高的基础连接件。不同于普通工业管路的硬密封端盖，灌溉场景下的管路连接需要兼顾快速拆装、低压密封、抗户外老化、适配薄壁PE管路等多重实际需求，这款端盖的结构设计完全围绕灌溉作业的实际工况展开。从功能特性来看，该端盖集成了管路插接、径向锁紧、挂接固定三个核心功能：主体插接段设计有三道环形凸起的倒刺结构，当16mm内径的PE灌溉管推入插接段后，倒刺会嵌入管材内壁，在0.1-0.3MPa的常规灌溉水压下不会出现脱管问题，同时倒刺之间的凹槽可以留存少量形变的管材材料，进一步提升密封性能，无需额外加装管箍即可满足低压输水的密封要求。中部的多棱面加强筋结构并非装饰设计，一方面是为了提升端盖整体的抗形变能力，避免冬季低温下管材收缩挤压导致端盖开裂，另一方面在拆装时可以提供足够的摩擦力矩，徒手即可完成拧紧或拆卸操作，无需借助扳手等工具，适合户外田间的快速作业。侧方的环形挂耳是针对灌溉管路布设特点设计的固定结构，当管路沿作物垄沟、支架铺设时，可以通过扎带、铁丝穿过挂耳将端盖固定在支架或地面桩体上，避免水压波动导致管路末端甩动、移位，也能防止田间作业时误碰导致端盖脱落。从设计思路上看，这款端盖采用了全对称的结构布局，主体回转体结构适配注塑成型的工艺要求，拔模角度控制在1.5度，既保证成型后零件顺利脱模，也不会因为拔模斜度过大导致插接段与管材配合间隙过大出现渗漏。法兰状的限位凸台设置在插接段根部，当管材推至与凸台端面贴合时即达到安装到位的位置，避免安装时管材插入深度不足导致的密封失效，凸台的厚度经过受力校核，在管材受拉时可以承受至少150N的轴向拉力而不发生断裂。安装边界方面，该端盖适配外径16mm、壁厚1.2-1.5mm的常规农业灌溉PE管，安装时仅需将管材切口修平，无毛刺后直接推入插接段至限位凸台即可完成连接，拆卸时只需沿轴向向外拉动管材同时按压倒刺位置即可分离，无需切割管材，可重复拆装使用5次以上仍保持密封性能。端盖整体的外部最大轮廓尺寸控制在合理范围，法兰凸缘的直径为28mm，侧方挂耳的外伸长度为12mm，安装后不会因为突出过多导致田间作业时勾挂杂草、农膜，挂耳的内孔直径为6mm，可以适配常规的尼龙扎带、12号铁丝穿过进行固定。在实际应用中，这类端盖除了用于管路末端封堵外，也可以在支路检修时作为临时封堵使用，相比传统的铁丝捆扎封堵、热熔封堵方式，拆装效率提升60%以上，且不会破坏管材本身，可反复使用。结构设计时还考虑了户外使用的耐候性需求，所有转角位置均采用R0.5-R1mm的圆角过渡，避免应力集中导致的老化开裂，壁厚均匀控制在2.5mm，既保证足够的结构强度，也能控制注塑成型时的缩痕问题，保证零件外观与尺寸一致性。
