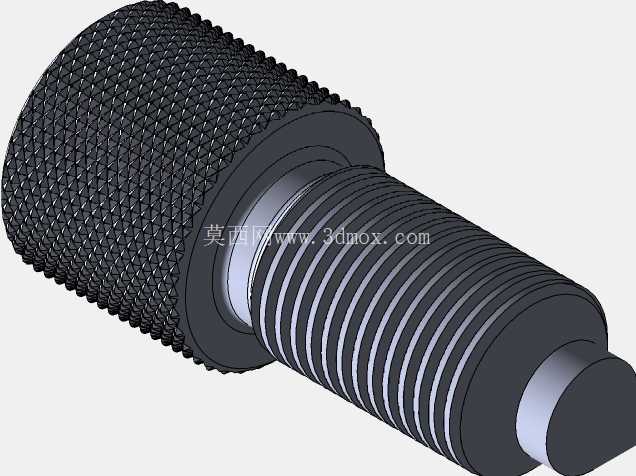

滚花头M10外螺纹紧固件三维结构

这款滚花头M10外螺纹紧固件，在汽车冲压模具的工装调试环节应用频次极高，日常做模具镶块快换、定位组件预紧的时候，不需要额外借助扳手类工具，操作人员直接用手指捏住头部的滚花区域就能完成拧紧与松开操作，能大幅缩短产线换模、工装调整的辅助作业时间，尤其是在模具内部操作空间狭窄、常规扳手无法伸入的工位，这类手拧式紧固件的操作优势会被进一步放大。从结构设计逻辑来看，头部采用网纹滚花处理并非单纯为了外观辨识度，核心是通过滚花形成的凹凸网格纹路，增大手指与零件头部接触面的静摩擦系数，即便操作人员手上沾有少量冲压润滑油、金属切削碎屑，也能稳定施加扭转力矩，不会出现施力打滑的问题，滚花的齿距、齿深参数经过实际工况验证，既不会因为齿纹过锐划伤操作人员手指，也不会因为齿纹过浅导致摩擦力不足。螺纹段采用标准M10公制粗牙螺纹设计，牙型角60度，螺距1.5mm，螺纹公差带选用6g级，能和市面上绝大多数标准M10螺纹孔、配套螺母实现通用互换，不需要单独做定制化螺纹适配，螺纹收尾处设计有合理的退刀结构，避免螺纹拧到底部时出现牙型干涉、无法锁紧的问题，螺杆末端做了小直径的导向柱结构，安装时可以先通过导向柱对准安装孔位，再顺势拧入螺纹，能有效避免螺纹牙型被孔口刮伤，提升安装顺畅度。从安装边界尺寸来看，头部滚花区域的外径控制在18mm，厚度8mm，既保证了手指捏持时有足够的接触面积，也不会因为头部尺寸过大占用过多模具安装空间，螺纹段的有效啮合长度为22mm，能满足绝大多数冲压模具工装连接板、定位块的锁紧厚度需求，当被连接件总厚度在10mm到20mm区间时，螺纹啮合圈数能达到7到13圈，完全满足冲压设备往复振动工况下的防松要求，不需要额外增加防松垫圈就能保持稳定的锁紧力。零件的台阶过渡位置都做了R0.5的圆角处理，一方面是为了降低热处理环节的应力集中风险，避免零件在高频受力工况下出现台阶处断裂的问题，另一方面也能去除机加工产生的锐边毛刺，防止安装、拆卸过程中割伤操作人员。在实际模具维护场景中，这类紧固件常被用于冲压模具的卸料板预紧、侧销组件限位、小型导向块的临时固定，相比普通内六角螺丝，它不需要操作人员随身携带对应规格的内六角扳手，在做日常模具点检、小故障快速排查时，能徒手完成拆装作业，减少工具准备的等待时间。建模过程中，滚花区域的纹理采用阵列式菱形凸台结构还原，没有用贴图替代实体纹理，能真实反映滚花加工后的实际外形尺寸，方便设计人员在做装配干涉检查时，准确判断头部滚花区域和周边模具零件的间隙是否合理，避免实际装配时出现滚花齿和相邻零件刮蹭的问题；螺纹段采用真实牙型建模而非简化装饰线，能在装配仿真环节准确模拟螺纹啮合的接触状态，验证不同锁紧力矩下的螺纹受力分布，为结构强度校核提供准确的模型依据。螺杆末端的导向柱直径比螺纹小径小0.2mm，长度3mm，这个尺寸设计经过多轮实际装配验证，既可以起到安装导向作用，也不会因为导向柱过长导致零件无法完全锁紧，导向柱的端面做了C1倒角处理，能顺利穿过被连接件的安装通孔，不会被孔口的毛刺卡滞。整体结构没有多余的冗余设计，所有尺寸参数都围绕冲压工装场景的实际操作需求设定，兼顾了徒手操作的便利性、螺纹连接的可靠性、安装空间的适配性，能覆盖汽车冲压生产线大部分需要频繁拆装的工装紧固点位。
