VHM Lochraster-Vakuumtisch 8565 – CNC 真空工作台

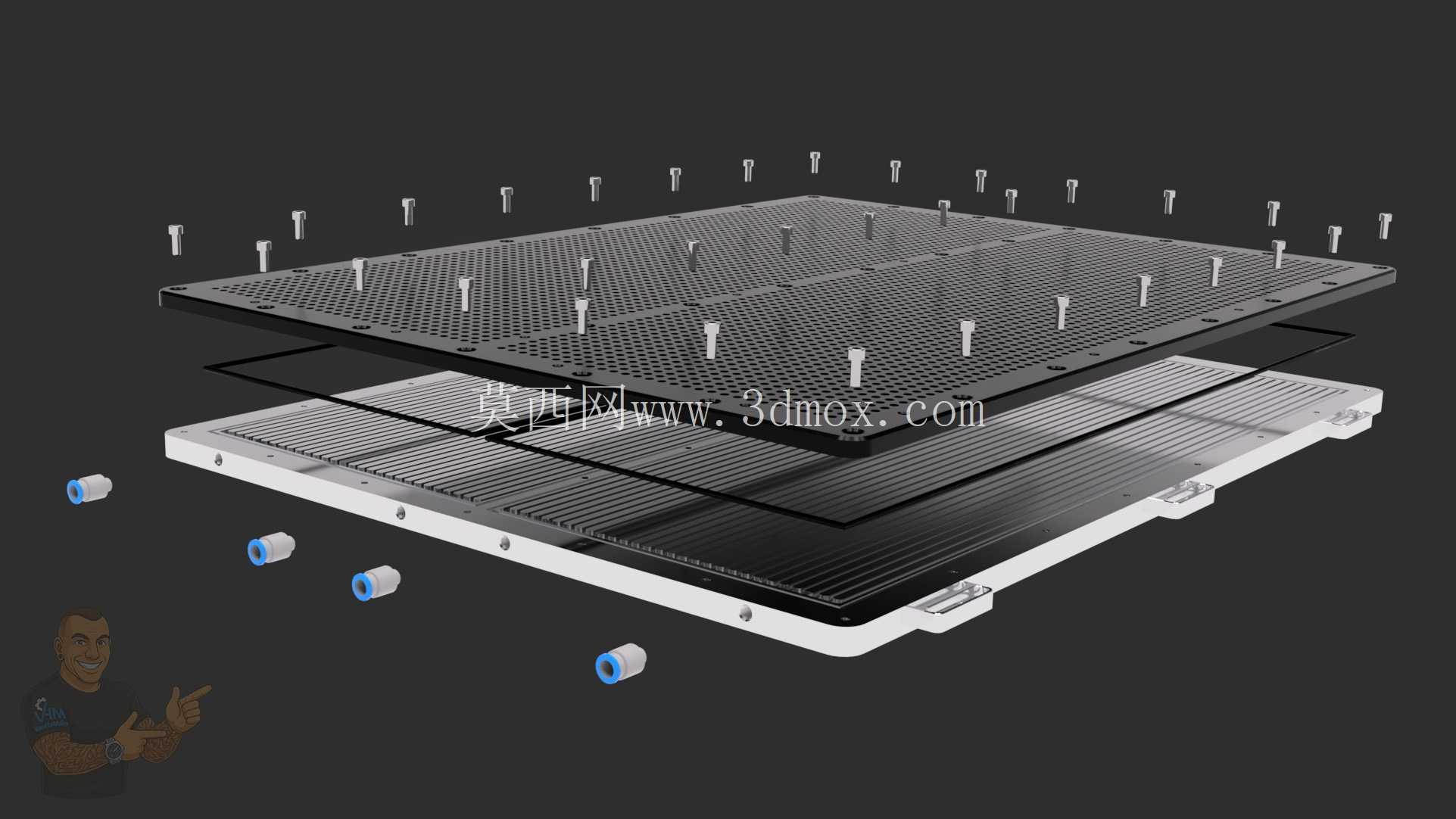

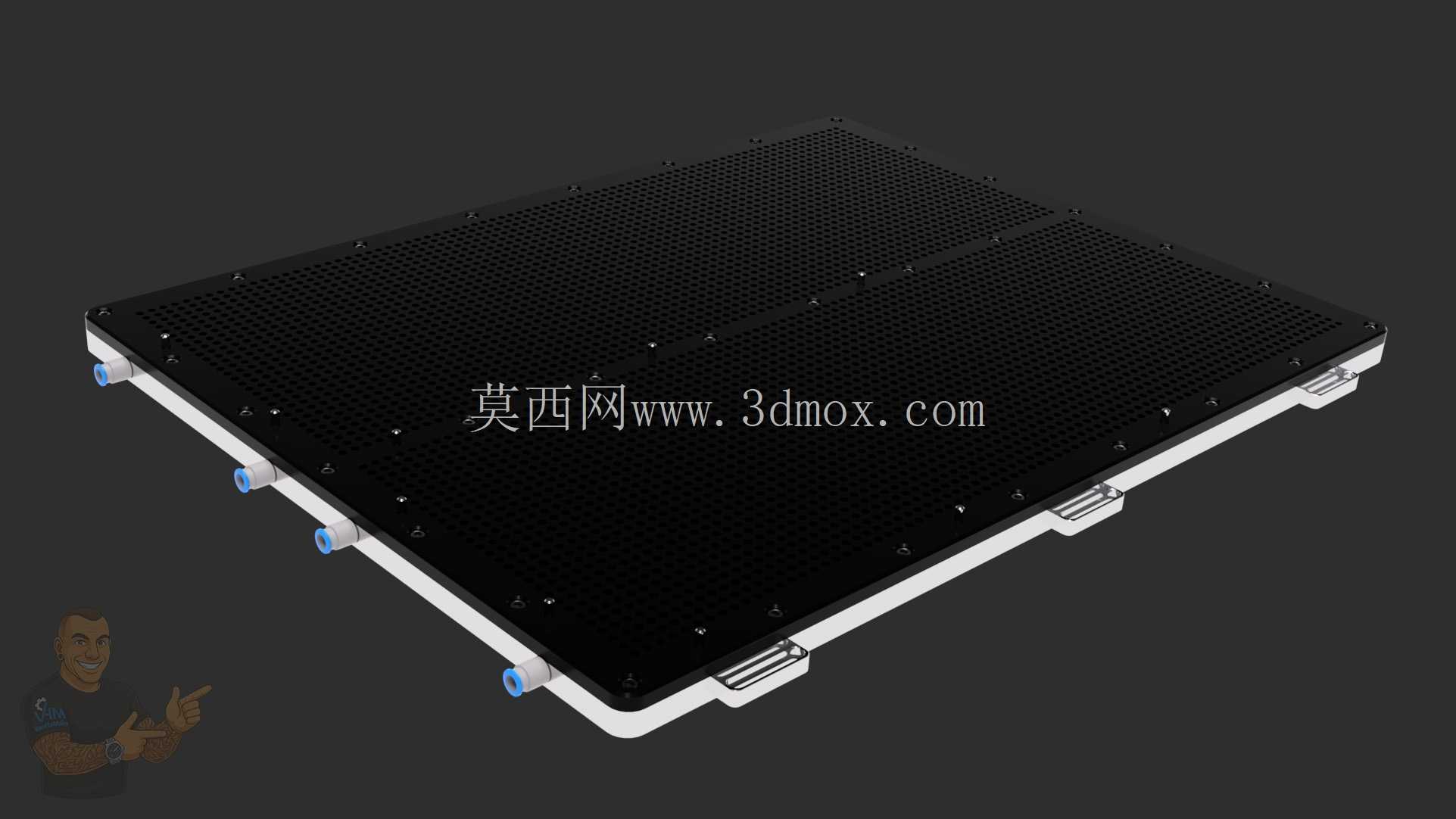

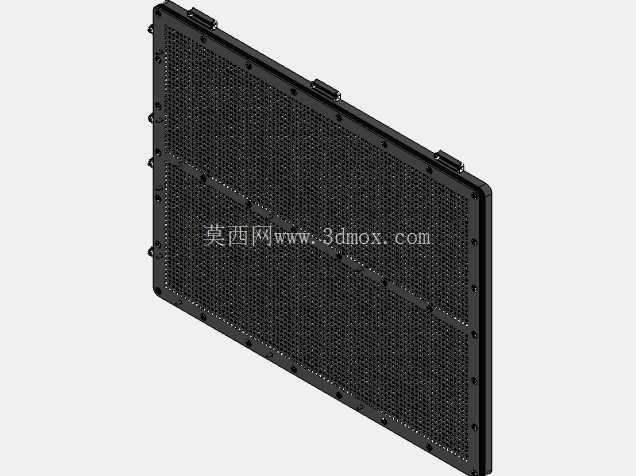

VHM Lochraster-Vakuumtisch 8565Er wurde speziell von mir konstruiert, um zwei Werkstücke mit einer Gr??e von 800 × 300 mm gleichzeitig bearbeiten zu k?nnen – eignet sich jedoch natürlich auch für alle anderen Werkstückgr??en.Der Tisch ist für CNC-Fr?sarbeiten entwickelt, bei denen Werkstücke schnell, wiederholgenau und ohne Schrauboder Klemmvorrichtungen gespannt werden sollen.Er besteht aus einer Aluminium-Grundplatte und einer 12 mm starken POM-C-Deckplatte mit zwei getrennten Vakuumzonen im 10 mm Lochraster.Unter jeder Bohrreihe verl?uft ein 3 mm Luftkanal, der in einen 6 mm Sammelkanal mündet.Abgesaugt wird über zwei G1/8-Anschlüsse (bei mir mit 10 mm Schlauch).Zur Abdichtung dient eine 4 mm Moosgummischnur in einer 3,3 mm Nut.Verbunden wird der Aufbau über 32 × M6 Zylinderkopfschrauben, 可选 mit Passstiften zur exakten Ausrichtung.Die Konstruktion wurde in Fusion 360 erstellt, gerendert in KeyShot, und ist vollst?ndig funktionsf?hig nachbaubar.?? Die Materialliste und die Lizenz (nur private Nutzung) sind im Download enthalten._________________________________________________________________________________________________________________VHM 网格真空工作台 8565 它是由我专门设计的，用于同时加工两个尺寸为 800 × 300 mm 的工件 – 当然，它也可以用于夹紧和加工任何其他工件 该工作台专为 CNC 铣削操作而开发，其中工件需要快速、精确且无需夹紧

它由铝基板和 12 毫米 POM-C 顶板组成，两个独立的真空区域排列在 10 毫米孔网格中。每排孔下方都有一个 3 毫米空气通道，合并成一个 6 毫米主通道。真空通过两个 G1/8 配件施加（我使用 10 毫米管）。每个区域都用放置在 3.3 毫米凹槽中的 4 毫米泡沫线密封。 组件用 32 × M6 内六角螺钉紧固，并且可以选择使用定位销对齐。在 Fusion 360 中设计，在 KeyShot 中渲染，完全准备好制造。?? 包括仅供私人使用的材料清单和许可证。
