8025规格方形轴流散热风扇结构建模

在工业控制机柜、通讯基站设备、PC主机、充电桩功率模块、工业电源等需要主动风冷散热的场景里，80mm见方的轴流风扇是应用覆盖面极广的标准散热部件，本次建模的这款方形轴流风扇，严格遵循行业通用的8025规格安装边界开展结构还原，核心保障安装配合尺寸的精准性，适配绝大多数标准散热位的装配需求。

从实际设备选型的工程视角来看，这类风扇的核心作用是通过叶片旋转驱动空气定向流动，带走发热元器件表面堆积的热量，将设备内部工作温度控制在元器件允许的耐受范围内，避免功率器件、芯片、电源模块因过热出现性能降额、寿命衰减甚至热击穿失效。在不同的应用场景下，这类风扇可适配吹风或抽风两种安装方向：吹风模式下气流直吹发热体，换热效率更高，适合热源集中、风道短的密闭小空间；抽风模式下可将设备内部热空气整体抽出，适合内部热源分散、需要形成整体风道循环的机柜类设备。

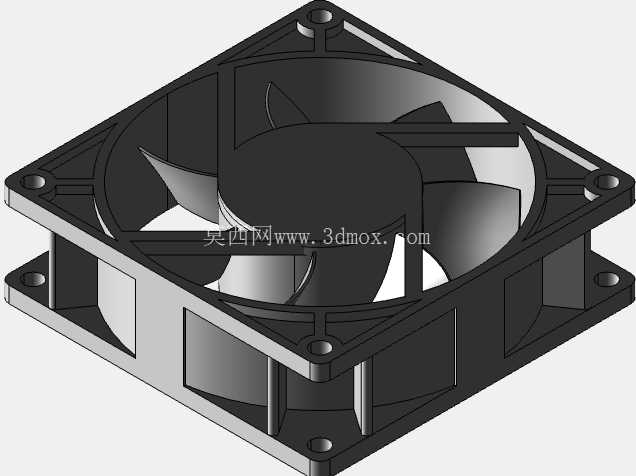

建模过程中优先锁定安装边界的尺寸精度：风扇整体外框为80mm×80mm的正方形结构，厚度为25mm，四个角的安装孔位完全匹配行业通用的安装孔距，安装孔的孔径适配常规的M4自攻螺丝或者减震胶钉，安装面的平面度公差控制在合理范围内，保证装配后风扇与安装面贴合紧密，不会出现漏风导致的风道效率损失。外框的边角做了小尺寸的圆角过渡，避免安装过程中锐边划伤操作人员或者线缆，外框的侧壁厚度均匀，既保证整体结构强度，避免安装锁紧时出现框体变形卡滞叶轮，也控制了整体重量，降低设备的额外负载。

叶轮部分采用七片后掠式叶片设计，这种叶片构型的优势在于相同转速下可以获得更大的风量，同时运行噪音更低，叶片的曲面弧度经过反复校核，保证气流轴向输出的效率，减少径向紊流的产生。建模时对叶片根部与轮毂的连接位置做了圆弧过渡处理，模拟实际注塑件的工艺特征，避免应力集中导致的叶片断裂问题，轮毂的直径匹配常规8025风扇的电机安装空间，预留出足够的电机容纳腔体，中心位置的轴孔尺寸适配标准风扇电机的输出轴，保证虚拟装配时的配合关系准确。

考虑到这是用于结构装配验证的三维模型，内部的电机绕组、驱动电路板、轴承等非装配配合结构做了合理简化，既减少模型的冗余数据量，提升大装配体下的运行流畅度，也不会影响整体装配干涉检查、风道仿真的前置准备工作。外框的进风侧与出风侧做了差异化的结构设计：进风侧边缘做了导风倒角，引导气流平顺进入叶轮区域，减少进气端的风阻损失；出风侧设置了加强筋结构，既提升外框的整体抗形变能力，也可以对出风气流做一定的整流，减少气流的扩散角，让送风距离更远。

在实际工程应用中，这类标准规格风扇的互换性极强，只要安装尺寸匹配，不同厂商的同规格产品都可以直接替换，因此建模时严格遵循通用安装尺寸的意义就在于，结构工程师在做设备散热设计时，可以直接调用该模型完成整体布局，不需要反复核对安装位的尺寸，缩短设计迭代的周期。比如在做小型工控机箱的散热设计时，将该模型装配到机箱侧壁的预留安装位，可以直接检查风扇与内部PCB板、电容、接线端子的安全间隙，避免出现装配干涉；在做机柜风道仿真时，精准的外框与叶轮外形可以为流体仿真提供准确的边界条件，提升仿真结果的参考价值。

另外建模时还原了风扇外框上的走线槽结构，模拟实际产品的电源线出线位置，方便结构设计师在整机布线时预留出线空间，避免电源线被风扇叶轮剐蹭，或者被安装面挤压导致线材破损。四个安装孔的位置做了沉台设计，模拟实际产品中安装孔的凸台结构，保证螺丝锁紧时的受力面平整，不会因为锁紧力导致框体局部凹陷变形。叶轮与外框之间的间隙控制在合理范围内，既保证叶轮旋转时不会与外框发生擦碰，也不会因为间隙过大导致回流损失，影响风扇的整体送风效率。

对于三维建模从业者而言，这类标准零部件的建模核心不在于还原所有的内部细节，而在于精准把握与装配相关的所有边界尺寸，区分需要精确表达的配合特征和可以简化的内部结构，让模型既能满足结构设计、装配校验的使用需求，又不会因为过多的细节导致模型过于臃肿，影响设计工作的效率。很多刚入行的建模人员容易陷入追求所有细节都1:1还原的误区，实际上在工程设计场景下，模型的实用性永远是第一位的，只要安装尺寸、外形轮廓、关键配合特征准确，简化非必要结构是完全符合工程实际需求的做法。
