圆柱电芯性能测试手动快夹工装结构

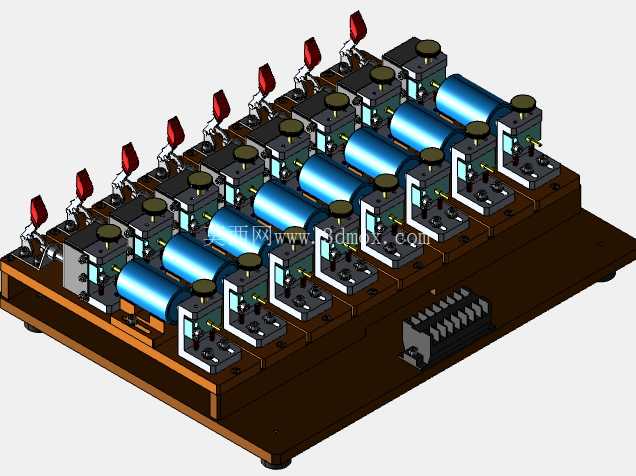

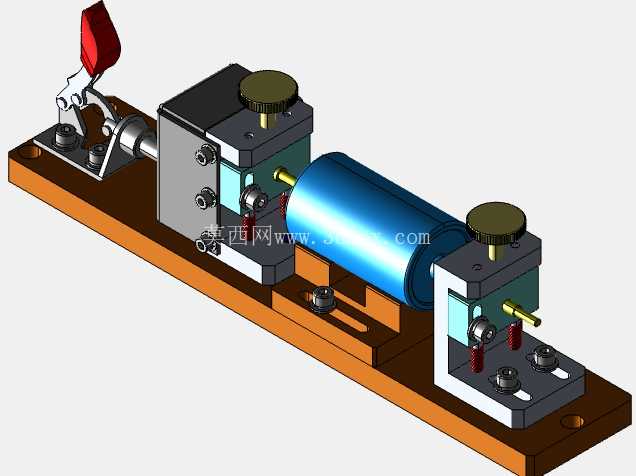

这套工装主要面向圆柱类电芯的出厂性能检测工序，在动力电池组PACK前的单电芯电压、内阻、容量抽检环节使用，适配产线旁人工抽检位、实验室来料检验台的作业场景，不需要外接气源或电源，纯手动操作即可完成单颗电芯的快速装夹与测试接线导通，避免测试过程中人工手持探针接触不良、压力不均导致的检测数值偏差问题。整套工装的安装基准为底部的长方形安装底板，底板采用酚醛层压布板材质加工，既保证整体结构的刚性，又能实现测试回路与安装台面的绝缘隔离，底板上预留了四个沉头安装孔，可直接通过M5内六角螺丝固定在标准检测工作台面上，安装孔位的横向跨距为120mm，纵向跨距为40mm，适配多数常规检测工位的台面安装孔位布局，不需要额外加工转接板。从结构布局来看，工装左侧配置了水平式快速夹钳，夹钳的推杆端连接绝缘推块，推块端面镶嵌铜质测试接触顶针，夹钳的行程为25mm，可兼容长度在60mm-75mm区间的圆柱电芯装夹，夹钳手柄采用红色浸塑包胶处理，操作时的握持摩擦力充足，扳动角度控制在30度即可完成锁紧，锁紧后推块的顶持力稳定在80N左右，既保证顶针与电芯端面的充分接触，又不会因为压力过大造成电芯端面壳体凹陷损伤。工装中部为电芯承托位，设置了两个对称的可调式定位座，每个定位座上都配置了尼龙材质的V型支撑块，V型块的开口角度为90度，可适配直径18mm-26mm的圆柱电芯放置，定位座通过底板上的T型槽与底板连接，松开顶部的滚花调节旋钮即可沿电芯轴向滑动调整位置，调整到位后旋紧旋钮即可锁死，滚花旋钮的直径为20mm，不需要借助扳手即可徒手完成调节，适配不同长度规格电芯的快速换型需求。右侧的固定定位座与左侧夹钳的轴线保持同轴度0.05mm以内的装配精度，固定座端面同样镶嵌铜质顶针，顶针内部配置压缩弹簧，压缩行程为3mm，可在夹钳推进时自动适配电芯长度的微小公差，避免硬接触造成的电芯或顶针损伤，两个顶针的尾部都预留了接线端子安装位，可直接连接内阻测试仪、充放电测试柜的测试引线，引线从定位座侧面的走线槽引出，不会与活动部件产生干涉。设计过程中重点考虑了操作的便捷性与测试的稳定性，所有与电芯直接接触的部件都采用绝缘材质分隔，避免测试过程中出现短路风险，活动摩擦部位都预留了0.1mm的配合间隙，长期使用不会出现卡滞问题，整体结构没有复杂的传动部件，日常维护只需要定期清理V型块上的灰尘、在夹钳铰接点滴少量润滑油即可，维护成本极低。在实际作业场景中，操作人员只需要扳开左侧快夹手柄，将待检测电芯放置在两个V型支撑块上，扳下手柄即可自动完成两端顶针与电芯正负极的对接，直接启动测试设备即可读取数据，测试完成后扳开手柄即可取下电芯，单颗电芯的装夹时间不超过2秒，相比传统的手持探针测试方式，检测效率提升60%以上，同时能完全避免人工手持探针时的接触压力波动、探针滑脱等问题，检测数据的重复精度可控制在0.2%以内，完全满足动力电池单电芯来料检验、工序间抽检的精度要求。整套工装的整体外形尺寸控制在长210mm、宽80mm、高110mm以内，占用工作台面的面积极小，可并排布置多套在同一检测台面上，同时完成多颗电芯的并行测试，进一步提升检测工位的空间利用率。
