可调式重载搭扣锁钩夹结构设计

这款钩夹属于搭扣类压紧锁紧构件，在工业场景里的适用面非常广，小到设备检修门的快速扣合，大到工装夹具的工件预压、物流周转箱的封盖锁紧，甚至特种车辆舱门、户外机柜的密封压紧都能见到这类结构的身影。和传统螺栓锁紧方式不同，这类钩夹不需要额外工具，徒手就能完成开合操作，单次锁紧或解锁的动作耗时不超过两秒，在需要频繁开启闭合的工位上，能大幅降低操作辅助时间，提升作业效率。

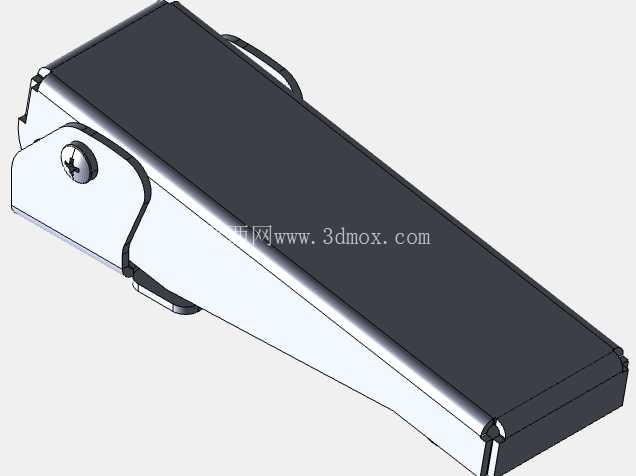

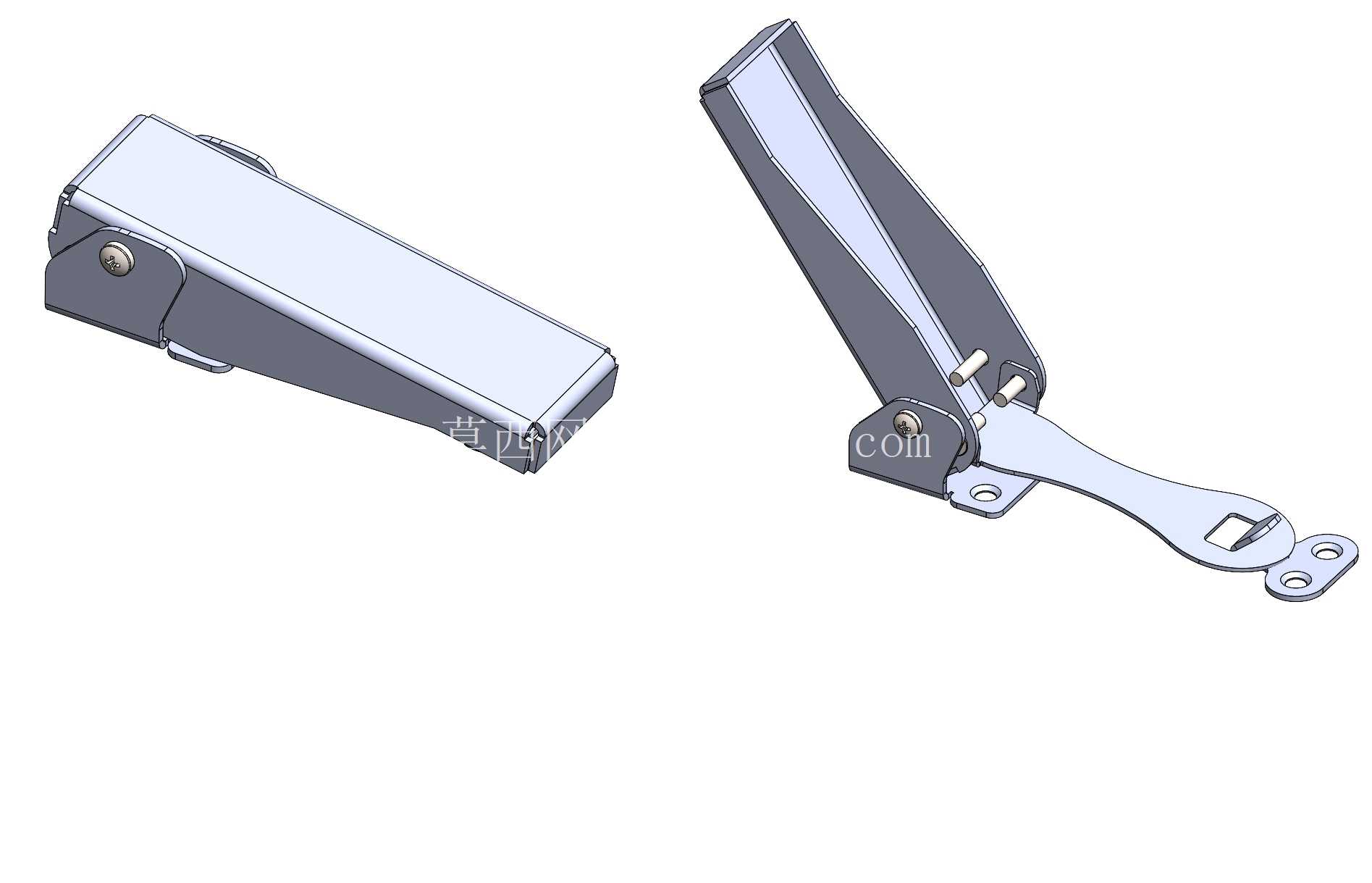

从结构功能上看，这款钩夹采用了杠杆增力的设计逻辑，主体分为底座、扳动臂、挂钩板三个核心部分，底座通过两个安装孔固定在静止的机架或箱体侧壁上，扳动臂和底座之间用销轴铰接，挂钩板则和扳动臂的活动端铰接，锁紧时将挂钩板挂住对面的挂扣，向下扳动扳动臂到死点位置，就能通过杠杆放大作用力，给结合面施加足够的压紧力，保证结合面不会因为振动、冲击出现松脱。扳动臂内部集成了扭簧结构，解锁时扳动臂会自动弹起，不会因为自重回落造成误锁，同时挂钩板上设计了长条形调节孔，可以根据结合面的密封件压缩量、装配误差调整挂钩的有效长度，补偿3到5毫米的安装间隙，不需要在装配时反复修配安装座的位置，降低了现场安装的精度要求。

设计这类构件的时候，首先要考虑的是受力路径的合理性，整个锁紧状态下的拉力会沿着挂钩板、铰接销轴、底座安装孔的路径传递，所以扳动臂的截面采用了变厚度的冲压折弯结构，在铰接点位置做了局部加强翻边，避免长期受拉出现变形；底座的安装孔设计成沉孔结构，安装螺钉的头部不会突出底座表面，不会和扳动臂的运动轨迹发生干涉。外形上整个构件没有突出的尖锐棱角，扳动臂的操作面做了圆弧过渡，操作人员徒手扳动的时候不会划伤手部，闭合状态下整体轮廓呈流线型，不容易积灰，在有粉尘、切削液的车间环境里也能顺畅动作，不会因为杂物卡滞出现失效。

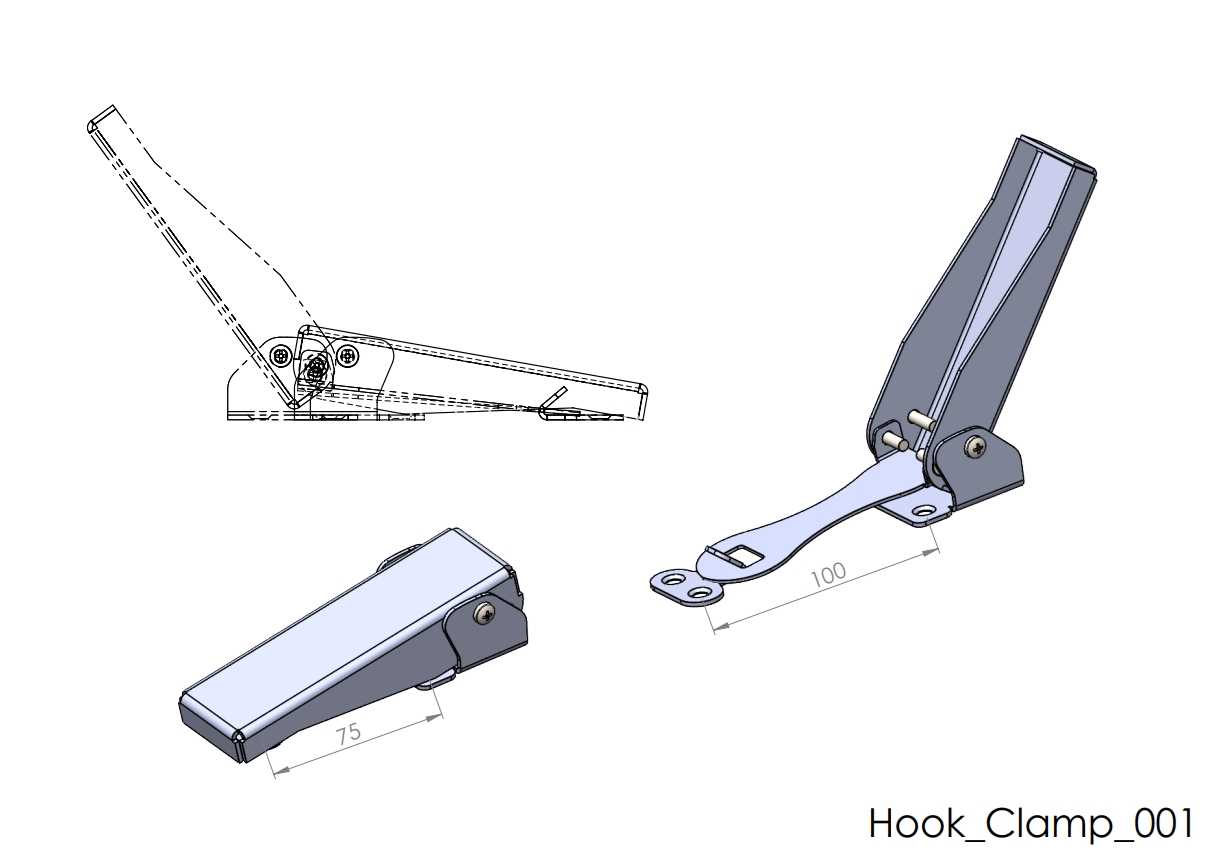

安装边界方面，这款钩夹的底座安装孔中心距为32毫米，适配M5的沉头安装螺钉，锁紧状态下整体突出安装面的高度为28毫米，挂钩板的最大伸出长度为46毫米，要求对面挂扣的安装面和底座安装面的平行度误差不超过1毫米，否则会出现挂钩偏载，长期使用会造成铰接销轴的单侧磨损。选型的时候需要注意，这款钩夹的额定锁紧力为800牛，适合用在需要密封压紧的箱体门、或者厚度不超过2毫米的钣金件压紧场景，如果用在更重载的压紧工位，需要额外校核铰接销轴的抗剪强度，避免过载断裂。另外在布置安装位置的时候，要给扳动臂留出至少40毫米的操作空间，保证操作人员的手指能够顺利伸入扳动位置，不会被周围的结构件挡住操作路径。

从实际使用的反馈来看，这类钩夹最容易出现的失效点是铰接位置的磨损，所以在建模的时候特意给铰接孔设计了衬套安装位，可以镶嵌铜质衬套降低磨损量，延长构件的使用寿命；挂钩的挂接位置做了圆弧导向，即使挂扣位置有少量偏移，扳动扳动臂的时候挂钩也能自动滑入挂接位置，不需要操作人员反复对齐，降低了操作难度。和普通的弹簧搭扣相比，这款钩夹的压紧力可以通过挂钩板的调节螺母进行微调，在使用橡胶密封条的机柜门上，可以根据密封条的老化程度调整压紧量，保证长期使用后的密封性能，不会因为密封条压缩量不足出现防水防尘失效的问题。
