玻璃护栏立柱夹件装配结构设计

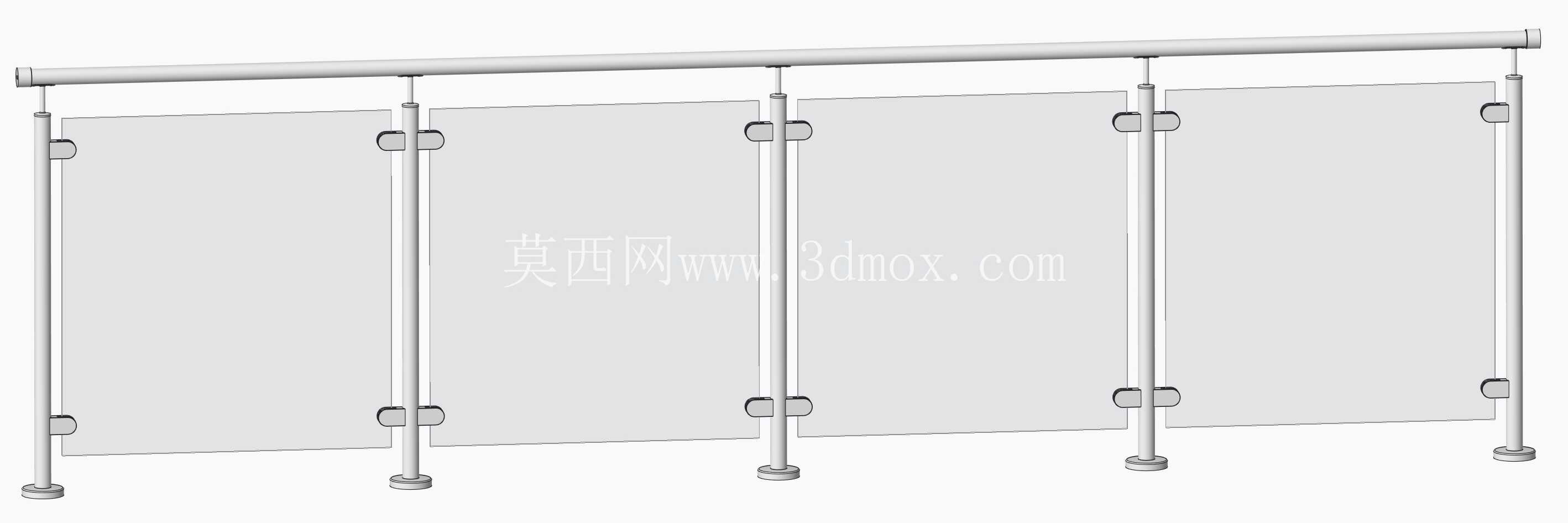

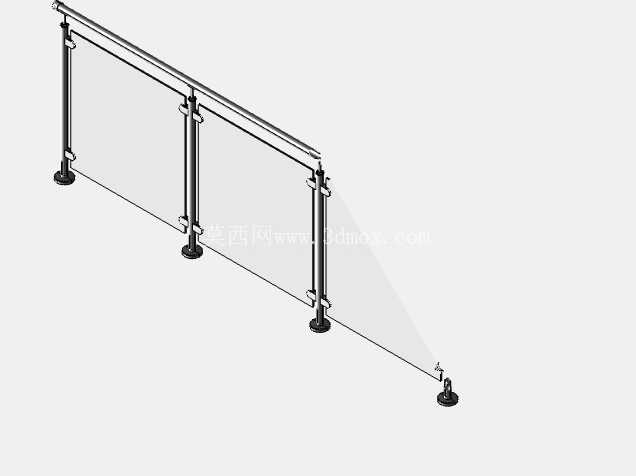

这套玻璃护栏装配结构，主要面向商业公建、民用住宅的临边防护场景做适配，常见于商场中庭回廊、写字楼落地窗边、家装阳台、户外露台以及人行天桥侧边的防护安装需求，核心作用是在不遮挡视线的前提下，满足临边区域的安全防护要求，同时兼顾空间的通透感与装饰性。整套结构采用立柱承托顶部横杆、玻璃面板通过专用夹件固定的形式，没有多余的装饰性冗余结构，所有部件的受力路径都做了清晰的传导设计：顶部横杆承担横向倚靠的载荷，通过垂直立柱将力传导至地面安装基座，玻璃面板不承担主体结构载荷，仅作为围挡填充部件，夹件的夹持力均匀分布在玻璃接触点位，避免玻璃局部应力集中导致的碎裂风险。设计过程中优先考虑了现场安装的容错性，立柱底部的固定座预留了一定的调节余量，可适配地面铺装完成后的微小高度差，夹件与玻璃接触的位置预留了柔性垫片的安装空间，既可以抵消金属件与玻璃硬接触的应力，也能吸收日常使用中的微小振动，避免玻璃受刚性冲击破损。从安装边界来看，单组立柱的管径适配常规护栏常用的圆管规格，玻璃厚度适配市面上主流的钢化安全玻璃厚度，相邻玻璃面板之间的拼接缝隙控制在常规安装允许的公差范围内，既不会因为缝隙过大影响防护密闭性，也不会因为缝隙过小导致玻璃热胀冷缩时出现挤压破损。顶部横杆的安装高度符合临边防护的安全高度要求，立柱的排布间距参考了人体倚靠时的横向载荷分布做设定，避免单跨跨度过大导致横杆挠度超标。夹件的结构设计采用了对夹式固定形式，不需要在玻璃面板上打孔，降低了玻璃加工的成本与破损率，安装时只需要将玻璃就位后拧紧夹件的固定螺栓即可完成单块面板的固定，大幅降低现场安装的作业难度，也减少了后期维护更换玻璃的拆装工作量。立柱与顶部横杆的连接采用内置固定件的形式，外部没有裸露的螺栓头，整体外观简洁流畅，不会因为外露连接件积灰或者锈蚀影响外观效果。地面固定端采用膨胀螺栓与地面结构层连接的形式，基座的盖板可以遮盖固定螺栓与地面的接缝，既美观也能避免螺栓长期暴露在潮湿环境中出现锈蚀。整套结构的所有金属部件都可以做不同的表面处理，适配不同的装修风格需求，不管是哑光不锈钢的工业风、亮面抛光的现代简约风还是喷塑处理的户外耐候需求，都可以通过调整表面工艺实现适配。在实际工程应用中，这套结构可以根据现场的实际排布长度灵活调整立柱数量，不需要对主体结构做额外修改，转角位置也可以通过调整夹件的固定角度适配不同的转角角度，不需要单独开模做定制转角配件，大幅降低了非标场景的应用成本。从受力校核的角度来看，立柱的截面选型满足水平载荷下的抗弯强度要求，夹件的夹持力经过核算可以保证玻璃在受到规定的水平冲击时不会出现滑脱，顶部横杆的壁厚选择也考虑了长期使用后的挠度变形控制，避免长期倚靠后出现明显的下弯变形。玻璃面板的固定点位上下排布，保证玻璃在受到冲击时受力均匀，不会因为单点受力出现开裂。整套结构没有复杂的传动或者活动部件，日常维护只需要定期检查夹件螺栓的紧固情况以及表面清洁即可，维护成本极低，适合大量应用在各类需要通透式防护的场景中。
