车间用40吨金属板材成型液压机结构设计

在中小批量金属零部件加工车间里，板材成型工序一直是衔接下料与后续焊装、机加工的核心环节，这款额定输出40吨压力的液压机，正是针对车间日常金属板材压型、校平、浅拉伸、压装等多场景作业需求开发的专用成型设备。不同于大吨位专线液压机只适配单一产品的专机属性，这款设备在设计之初就瞄准了多品种小批量的柔性生产需求，机身采用三梁四柱式经典承载结构，上横梁、活动横梁、下工作台均通过有限元强度校核，在满负载工况下各受力点的变形量控制在0.2mm/米范围内，能够保证长时间压制作业的精度稳定性。

从实际作业场景来看，这款设备可覆盖厚度0.5mm到6mm的普通冷轧钢板、铝板、不锈钢板的成型作业，日常可完成汽车覆盖件小批量试制、五金零件压型、板材校平、轴套类零件压装、粉末制品压制成型等多种工序，活动横梁的下行速度分为快进、工进、快退三个档位，快进行程速度可达120mm/s，能够减少空行程等待时间，工进速度可根据成型工艺需求在2-12mm/s范围内无级调节，避免下行速度过快导致板材拉伸开裂、压型尺寸超差等问题。设备的液压系统采用集成式阀块设计，减少了管路连接点的泄漏风险，主油缸选用缸径200mm的单杆活塞缸，额定工作压力25MPa，系统配置了压力继电器与行程开关双重限位保护，当压力达到设定成型压力或活动横梁到达设定行程位置时，可自动触发保压、泄压、回程动作，保压时间可根据工艺需求自由设定，针对需要长时间保压定型的厚板成型、复合材料压制作业，能够有效降低操作人员的劳动强度。

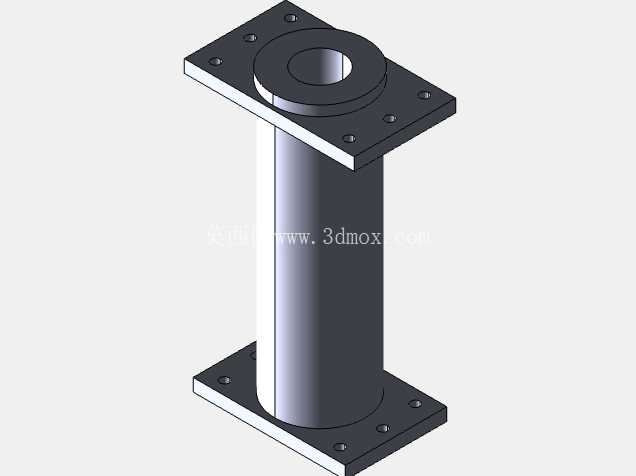

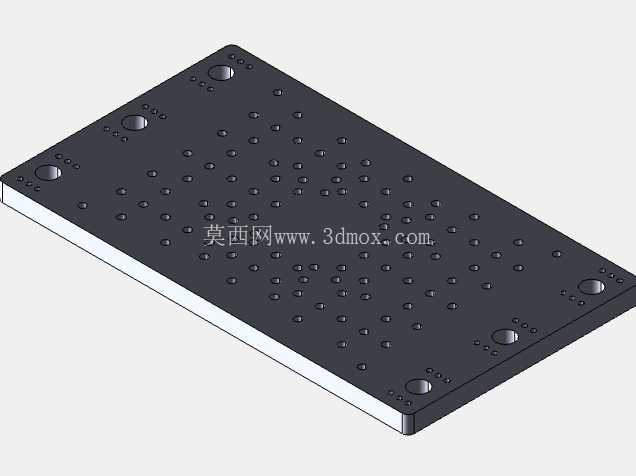

设计过程中重点考虑了车间安装与日常维护的便利性，设备整体安装边界控制在长1600mm、宽1200mm、高2800mm范围内，不需要额外做特殊地基处理，普通硬化车间地面即可放置安装，设备总重量控制在3.2吨，车间常规3吨叉车即可完成移位转场。下工作台面预留了标准T型槽，槽间距150mm，可快速更换不同的成型模具，模具安装时不需要额外做适配改装，通用压板即可完成固定。机身立柱表面做了高频淬火处理，表面硬度达到HRC45以上，活动横梁的导向套采用铜基耐磨合金材质，配合集中润滑系统，可保证长时间往复运动的导向精度，减少导向面的磨损量。

从结构细节来看，液压站独立布置在机身侧方，与主机之间通过高压软管连接，既减少了主机振动对液压元件的影响，也方便日常对滤芯、阀组、油泵的维护检修，电气控制箱布置在机身正面右侧，操作高度符合人体工程学设计，操作人员站在设备前方即可完成所有参数调整与动作操作，控制箱上设置了双手操作按钮与紧急停止按钮，避免误操作带来的安全风险。设备的行程开口高度最大可达800mm，最大工作行程500mm，能够满足不同高度模具的安装需求，针对带顶出需求的成型工艺，下工作台中心位置预留了顶出缸安装位，可根据后期工艺需求加装顶出装置，完成成型后工件的自动顶出脱模。

在强度验证阶段，针对设备满负载工况下的应力分布做了模拟分析，上横梁的最大应力集中点出现在主油缸安装位置，应力值为120MPa，远低于Q235板材的屈服强度，活动横梁在偏载10%的工况下，最大变形量为0.18mm，能够保证压制过程中模具间隙的均匀性，避免出现压型件壁厚不均、拉伤等质量问题。液压系统配置了溢流保护装置，当系统压力超过额定压力10%时，溢流阀自动开启泄压，避免超压对油缸、管路、机身结构造成损伤，油箱容积设计为240L，配置了风冷式散热装置，在长时间连续作业工况下，液压油温度可控制在55摄氏度以下，保证液压油粘度稳定，减少密封件的老化速度。

这款液压机的设计没有追求过多华而不实的附加功能，所有结构设计都围绕车间实际生产的可靠性、通用性、易维护性展开，既能够满足小型加工车间多工序通用成型需求，也可作为生产线中的成型工位设备配套使用，针对不同行业的成型工艺需求，还可通过更换配套模具快速切换作业功能，不需要对设备主体结构做改装，能够有效降低中小生产企业的设备投入成本。
