Mikrotik GrooveA52天线型材安装固定盒

在户外无线通讯基站搭建、点对点信号传输链路部署场景中，天线安装的适配性直接影响信号覆盖效果与设备长期运行稳定性，这款适配Mikrotik GrooveA52天线的安装盒，正是针对30x30规格sigma型材的安装场景做的定制化结构设计。从实际工程落地的角度看，这类安装结构首先要解决的是天线与通用型材的快速对接问题，常规天线安装往往需要现场打孔、搭配多组转接片，不仅安装效率低，长期户外使用还容易因为孔位配合公差出现松动、天线角度偏移的问题，这款安装盒在结构上做了一体化的转接设计，一侧是与天线圆柱主体完全贴合的半包围抱箍结构，另一侧直接延伸出与30x30 sigma型材匹配的安装翼板，不需要额外的转接件就能完成天线与型材的固定。

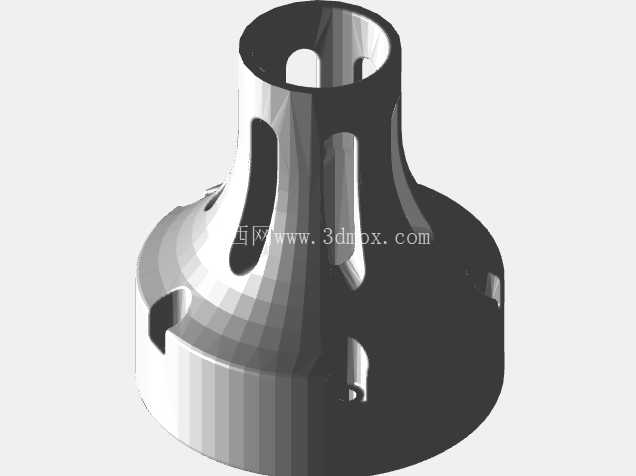

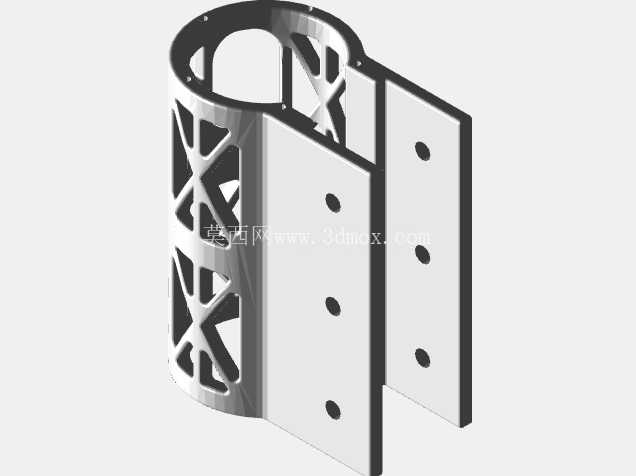

设计过程中首先考虑的是户外工况的载荷需求，圆柱侧的抱箍结构没有采用整圈封闭设计，而是做了X型交叉的镂空加强筋，在保证抱紧力足够的前提下尽可能降低整体重量，毕竟高空安装作业时，配件重量每增加一点，施工人员的操作难度和安全风险都会随之上升，镂空结构同时也能减少风阻，沿海或者高海拔多风区域，风载荷对户外通讯设备的影响不可忽视，过大的迎风面会持续给安装基座施加交变应力，时间久了容易出现固定螺丝松动、型材变形的问题，这种镂空加强的结构，在同等材料厚度下，抗扭和抗径向挤压的性能比实心薄壁结构高30%左右，同时风阻系数能降低近40%。

安装翼板的设计完全匹配30x30 sigma型材的安装孔位间距，每侧翼板上预留了4个等距排布的固定孔，孔位公差控制在±0.1mm范围内，既可以用自攻螺丝直接与型材预孔锁紧，也可以搭配T型螺栓在型材槽内滑动调整位置，适配不同安装间距的需求。翼板与圆柱抱箍的连接位置做了圆弧过渡加强，避免应力集中，毕竟天线本身有一定重量，加上户外风力的反复拉扯，直角连接位置很容易出现应力断裂，圆弧过渡的设计能把连接处的集中应力分散到整个侧壁结构上，提升整体结构的抗疲劳性能。

从安装边界来看，这款安装盒的圆柱内腔直径完全匹配Mikrotik GrooveA52天线的主体外径，安装时不需要额外加橡胶衬垫就能实现紧配，抱箍开口位置预留了1.5mm的装配间隙，方便天线滑入定位，安装到位后通过上下两端的锁紧螺丝收紧，就能把天线牢牢固定在盒体上，不会出现周向转动或者轴向窜动的问题。翼板的安装面做了平面度处理，与型材贴合后间隙不超过0.05mm，避免锁紧后出现安装应力导致天线角度偏移。整体结构没有多余的突出部件，安装完成后整体轮廓紧凑，不会在型材外侧形成过大的突出结构，减少户外环境下被杂物勾挂、积雪积冰的概率。

在实际工程应用中，这类一体化安装结构相比传统的抱箍加转接片的组合方案，安装时间能缩短60%以上，传统方案需要先把抱箍固定在天线上，再把转接片固定在型材上，最后调整角度把两者连接到一起，整个过程至少需要拧8组以上的螺丝，而且角度调整很麻烦，这款安装盒可以先把盒体固定在型材上，再把天线滑入抱箍锁紧，单人就能完成高空安装作业，不需要额外的人员配合扶稳天线。结构上的镂空设计同时也能给天线本体提供一定的散热空间，Mikrotik这类户外天线在满功率工作时会产生一定热量，全封闭的安装结构会影响热量散发，高温环境下容易出现设备降频的问题，X型的镂空筋条既不影响结构强度，又能让空气在天线周围自然流通，带走工作产生的热量，提升设备在高温环境下的运行稳定性。

考虑到户外长期使用的耐腐蚀需求，结构设计时所有边角都做了R2以上的圆角处理，没有尖锐的棱角，既避免安装时划伤施工人员，也不会因为边角应力集中导致表面防腐层在使用过程中出现开裂脱落的问题。固定孔的位置都做了沉台设计，螺丝锁紧后螺丝头不会突出翼板表面，避免安装时螺丝头与型材之间出现干涉，也能减少螺丝头长期暴露在户外出现锈蚀的概率。整个结构的壁厚设计经过了载荷仿真验证，在12级风力的工况下，整体变形量不超过0.2mm，完全满足户外通讯设备的安装强度要求，不会因为强风导致天线角度偏移，影响信号传输质量。
