电气接地连接铜排组件结构设计

在低压配电、工业电控柜、新能源汽车高压线束集成、通信基站电源系统等场景中，接地排是实现等电位连接、故障电流泄放的核心基础部件，本次设计的6x9-12规格接地棒组件，正是针对多回路接地汇流需求开发的标准化连接结构。从实际工程应用来看，这类接地组件需要同时满足载流可靠性、安装便捷性、绝缘防护性三方面的硬性要求，设计过程中需要平衡导电性能、结构强度与现场安装的适配性。

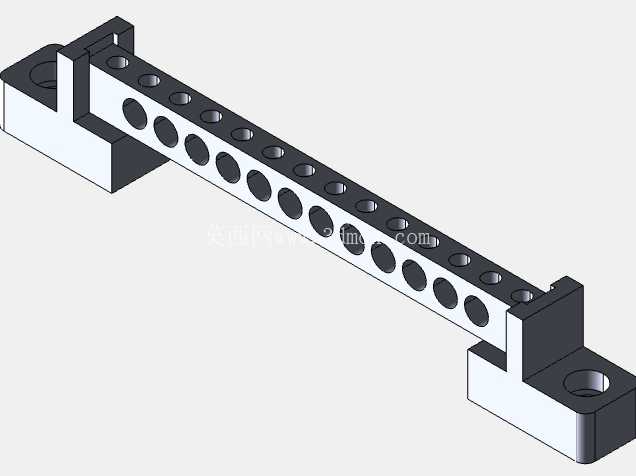

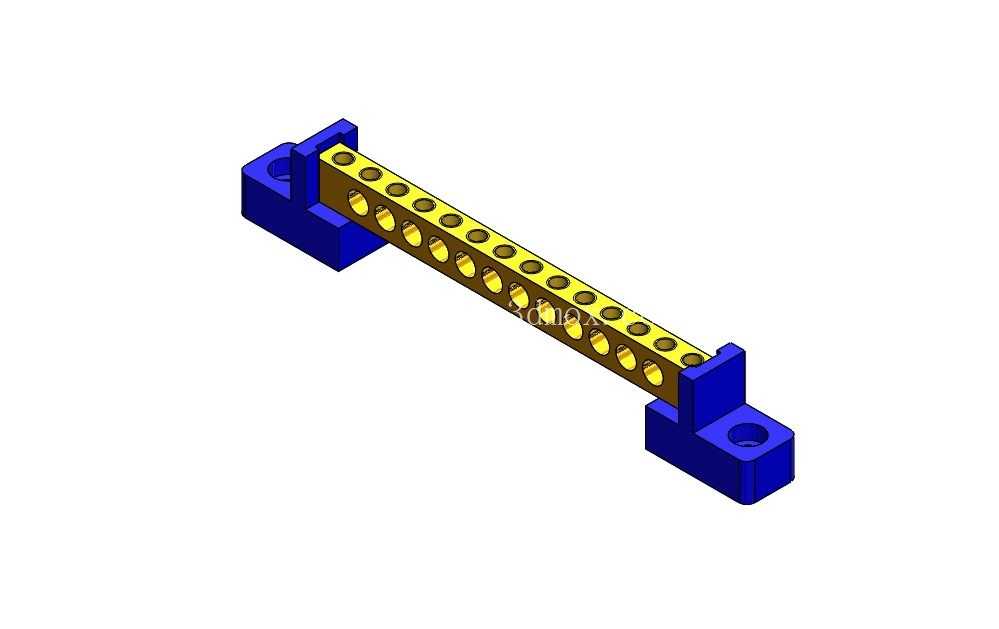

整个组件分为导电汇流排与两端绝缘固定座两个核心部分，中间的汇流基体采用T2紫铜材质加工，表面做镀锡处理，既保证铜材本身的高导电率，又避免长期使用过程中铜面氧化导致接触电阻升高。汇流排上均匀排布的圆形接线孔，孔径匹配常规M6接线端子的压接尺寸，孔位间距经过严格核算，既保证相邻接线端子安装后不会出现干涉，又能在有限的长度内容纳足够的接线点位，满足多支路接地线同时汇流的需求，孔口做了0.2mm的倒角处理，避免接线时划伤线鼻镀层，也能让接线端子与铜排表面贴合更紧密，降低接触电阻。

两端的固定支座采用高强度绝缘工程塑料注塑成型，材料选用PA66加30%玻纤增强，具备足够的结构强度与绝缘性能，同时可以耐受-40℃到120℃的工作环境温度，适配绝大多数工业现场的工况要求。支座与铜排的连接采用嵌入式卡位结构，铜排两端嵌入支座的预留卡槽内，不需要额外的紧固件就能实现铜排与支座的相对固定，避免铜排与安装柜体之间直接接触造成的接地短路风险，支座底部设计有带沉台的安装孔，安装时可以将固定螺丝的头部完全沉入沉台内，既保证安装面平整，又能避免螺丝头部突出划伤后续布线的线缆绝缘层。

从安装边界尺寸来看，整个组件的总长度适配标准1U电控安装位的横向空间，安装孔的中心距与常规柜内安装梁的孔位匹配，不需要额外打孔就能直接固定在标准安装轨或者柜体安装梁上。铜排的截面尺寸经过载流量核算，6mm的厚度搭配12mm的宽度，能够满足单回路最大100A的故障电流泄放需求，多回路同时接入时的总载流量也能满足常规二级配电柜的接地容量要求。设计过程中特意规避了尖锐棱角结构，所有外露的边角都做了R1以上的圆角处理，既避免安装过程中划伤操作人员，也能减少高压环境下的尖端放电风险。

在实际选型使用时，这类接地排可以直接替换同规格的传统接地端子排，两端的绝缘支座不需要额外加装绝缘垫片就能直接固定在金属柜体上，减少了现场安装的配件数量，提升装配效率。铜排上的接线孔采用等间距排布，不管是接入多股软铜线压接的线鼻，还是硬铜排的延伸连接，都能保证连接点位的对齐精度，不会出现孔位错位导致的安装应力。和传统的一体式接地端子相比，这种分体式结构的绝缘支座如果出现意外损坏，可以单独拆卸更换，不需要整体更换整个汇流铜排，降低后期维护成本。

从结构建模的角度来看，整个组件的建模过程需要重点关注配合公差，铜排与支座卡槽的配合采用H7/h6的间隙配合，既保证组装时可以顺利嵌入，又不会出现配合过松导致铜排晃动的问题。接线孔的位置度公差控制在0.1mm以内，保证批量生产时不同批次的产品都具备互换性。支座上的安装沉台深度需要和所选固定螺丝的头部高度匹配，避免螺丝头部突出或者螺丝拧入深度不足导致固定不牢。铜排表面的镀锡层厚度控制在8μm以上，保证长期使用的抗腐蚀性能，同时不会因为镀层过厚导致接线孔尺寸变小影响端子安装。

这类接地组件在实际应用中，除了常规的保护接地功能外，还可以作为等电位连接的汇流节点，将机柜内的金属外壳、屏蔽层、防雷器接地端等多个需要等电位连接的点位统一汇集，再通过主接地线接入接地网，避免不同点位之间出现电位差造成的设备干扰或者击穿风险。设计时充分考虑了现场接线的操作空间，铜排距离安装面的高度预留了足够的接线操作空间，使用常规的螺丝刀或者扭矩扳手就能完成接线端子的紧固操作，不需要特殊的安装工具。
