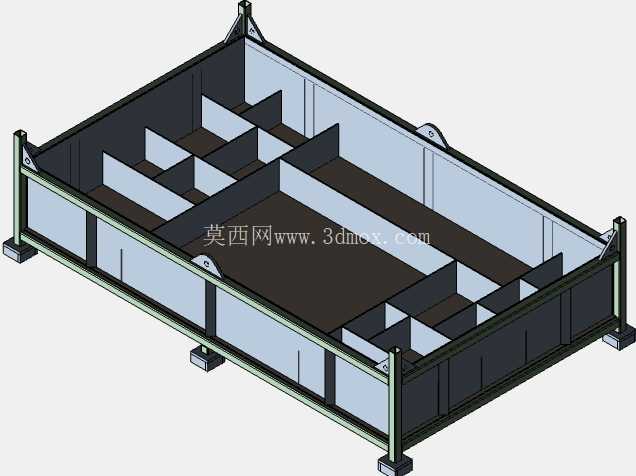

汽车冲压线带隔档金属板材承载钢托盘

在汽车冲压零部件生产的全流程链路里，这类带内部隔档结构的钢托盘，是衔接冲压下线、工序间周转、线边暂存、成品仓储多个环节的核心工位载具，和常规通用平托盘不同，它的结构设计完全围绕冲压金属板材零件的转运防护需求展开，避免零件在流转过程中出现磕碰划伤、叠压变形、混料错装的问题。从结构设计逻辑来看，托盘整体采用框架式焊接结构，外围用矩形钢管拼焊成主承载边框，边框四个角位设置带吊装孔的起吊支耳，同时底部预留适配叉车叉取的叉车位，兼顾行车吊装和叉车转运两种作业模式，适配车间内不同的物料搬运场景。底部设置的可调支撑脚，一方面可以抵消车间地面的不平整误差，保证托盘放置时的水平稳定性，避免堆垛时出现倾斜滑落的风险，另一方面也让托盘堆叠时可以实现上下定位，提升仓储空间的垂直利用率。内部的隔档结构是这款托盘的核心设计点，隔档采用折弯钣金件焊接固定在托盘底板上，根据所承载的带隔板金属板材零件的外形轮廓，分隔出多个独立的物料放置格，每个格位的尺寸和对应零件的外形预留3-5mm的取放间隙，既不会因为间隙过大导致零件在转运过程中窜动磕碰，也不会因为间隙过小造成零件取放困难、甚至卡滞刮伤零件表面。托盘的底板采用厚钢板整体焊接，保证整体承载刚度，避免长期承载重型冲压件出现底板下凹变形的问题，边框内侧和隔档的接触棱边都做了倒角钝化处理，防止零件取放时棱边刮伤零件表面，也避免操作工人取放物料时被锐边划伤。从安装边界和适配场景来看，这类托盘的外围尺寸需要匹配标准货运车厢的内部宽度、车间货架的层间尺寸，以及冲压线边物料区域的规划宽度，通常会按照标准物流模数做尺寸收敛，保证可以和现有车间的物流器具、仓储货架、搬运设备实现通用适配，不需要额外做定制化的设备改造。在实际生产应用中，这类钢托盘可以直接对接冲压机床的出料工位，冲压完成的带隔板金属板材零件经过质检后，可以直接放入对应格位，满料后通过叉车或者行车直接转运到焊接装配工位或者成品仓库，不需要二次倒换包装，大幅减少零件的搬运次数，降低零件表面损伤的概率，同时隔档的分区设计也能让物料清点更加直观，每个格位固定放置对应型号的零件，避免不同规格零件混放导致的错发、错装问题。和木质托盘、塑料托盘相比，全钢结构的托盘具备更高的承载能力和抗冲击性能，在冲压车间多油污、多金属切屑、频繁磕碰的作业环境下，不会出现木质托盘的掉屑、破损问题，也不会出现塑料托盘的低温脆裂、重载变形问题，使用寿命可以达到普通托盘的5倍以上，长期使用的综合成本更低。设计过程中需要重点考量焊接变形的控制，框架焊接时需要采用工装夹具定位，减少焊接热变形导致的整体尺寸超差，隔档焊接时需要保证每个格位的位置度误差控制在±1mm以内，避免因为格位偏移导致零件无法顺利放入。表面处理通常采用喷塑或者喷漆处理，颜色可以根据车间的物料管理体系做区分，比如不同颜色对应不同零件类型的托盘，方便现场物料的目视化管理。另外托盘的起吊支耳需要做载荷校核，保证单支耳的承载能力满足整盘满载物料的起吊安全系数要求，叉车位的高度需要适配标准叉车的叉齿高度，避免出现叉齿无法进入、或者叉取时托盘底部剐蹭的问题。在堆垛使用时，上层托盘的支撑脚可以卡入下层托盘的角位定位槽内，堆垛高度可以根据仓库的净空高度和叉车的提升高度做适配，通常可以实现3-4层的稳定堆垛，大幅提升仓储区域的空间利用率。对于汽车冲压车间来说，这类定制化的钢托盘是精益生产物流体系里的基础单元，它的结构合理性直接影响到物料流转的效率和零件的外观质量，很多冲压件的表面质量缺陷都来自于转运过程中的磕碰，通过针对性的隔档结构设计，可以从载具层面规避这类质量风险，减少后续的打磨返修工作量，提升整体生产效率。
