数控铣床工作台薄型狗孔夹紧夹具

在数控铣床的日常加工场景中，工作台面的工件装夹效率与装夹可靠性，直接决定了单件加工的辅助时长与加工过程的稳定性，尤其是针对中小型板式工件、非金属板材的铣削、钻孔、轮廓修边工序，传统台虎钳装夹会占用工件侧边的加工空间，压板装夹又需要提前在工件周边预留压持位置，遇到加工范围覆盖工件全表面的工况时，常规装夹方案往往会出现干涉刀具行程、需要二次装夹找正的问题。这款薄型狗孔夹具，正是针对数控铣床破坏板上预设的标准狗孔定位结构设计的专用装夹组件，核心解决小行程铣床工作台面的低位装夹需求，避免装夹结构突出于工件上表面造成的刀具碰撞风险。

从实际功能特性来看，整套夹具采用对称双压臂的布局结构，底座为平直的矩形安装板，板体上预留的四个沉头安装孔，可直接与工作台破坏板上的标准狗孔位置对应，通过配套的T型螺栓与滑块结构实现快速定位锁紧，不需要额外在工作台面打孔或者制作过渡连接板，安装时只需要将底座的定位凸台卡入狗孔的限位槽内，拧紧锁紧螺母即可完成底座的固定，整个安装过程不需要打表找正底座位置，因为狗孔本身的位置精度已经由工作台出厂加工精度保证，重复安装的位置误差可控制在0.02mm以内，完全满足常规数控铣削的定位精度要求。

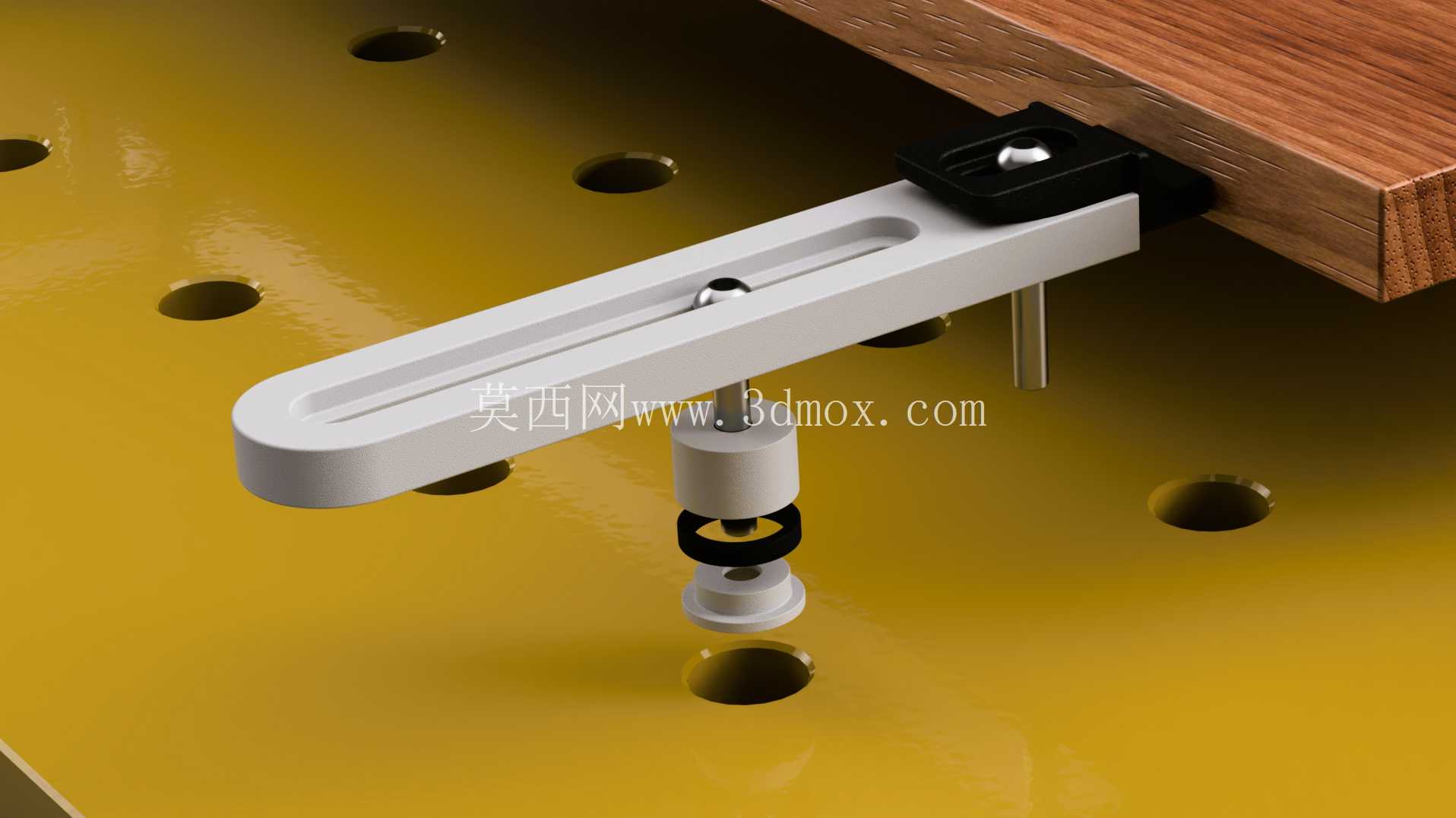

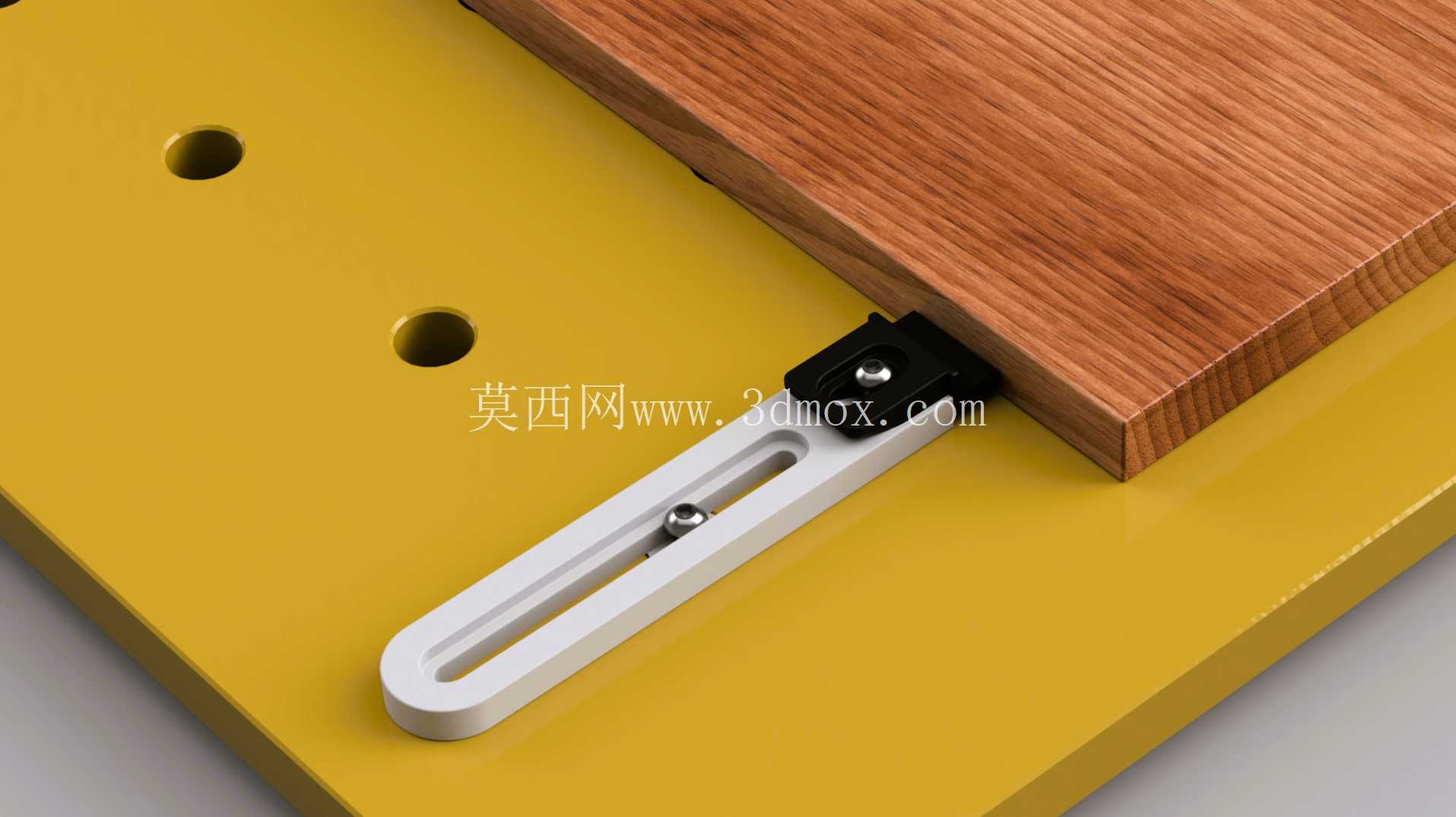

压臂部分采用薄型扁平结构设计，压持端的厚度控制在5mm以内，压臂的滑动槽采用长圆孔结构，可根据被夹持工件的宽度尺寸在20mm到150mm范围内自由调整压持位置，压臂与底座之间的锁紧结构采用偏心凸轮式快拆设计，扳动压臂末端的拨杆即可实现压头的快速抬起与压紧，不需要反复旋转螺母调整压持高度，单件工件的装夹与拆卸时间可控制在10秒以内，相比传统压板的装夹效率提升60%以上。压头接触工件的端面粘贴有防滑橡胶垫，既可以增大压持摩擦力，避免铣削过程中工件出现滑移，也能防止硬质金属压头压伤木质、塑料类软质工件的表面，适配加工材料的范围更广。

设计过程中重点考量了薄型化的安装边界，整套夹具安装完成后，底座上表面距离工作台面的高度仅为12mm，压臂压合状态下的最高点距离工作台面的高度不超过20mm，当被夹持工件的厚度大于20mm时，整个夹具的结构完全处于工件上表面的高度以下，刀具在工件上表面走刀时，无论走什么路径都不会与夹具结构发生碰撞，真正实现工件全表面无干涉加工，这一特性对于加工木质装饰板、绝缘板、亚克力板等需要整面铣削雕刻的工件来说尤为实用，不需要再为了避让夹具而拆分加工程序，也不需要中途停机重新调整装夹位置。

从实际使用场景的适配性来看，这套夹具不仅可以用于数控铣床的工件装夹，也可以直接安装在带标准狗孔的雕刻机工作台、钻床工作台、线切割工作台面上使用，只要工作台面的狗孔规格为通用的20mm槽宽标准，不需要修改任何结构即可直接安装使用。双压臂对称布局的设计，可保证工件两侧的压持力均匀一致，即使是铣削过程中切削力较大的铝合金板材加工，也不会出现工件翘起、移位的问题，压臂的滑动槽经过淬火处理，表面硬度达到HRC45以上，长期反复调整滑动也不会出现槽口磨损、锁紧松动的问题，底座采用45号钢整体铣削成型，经过发黑防锈处理，在车间切削液喷淋的环境下长期使用也不会出现锈蚀变形的问题。

在结构细节的处理上，压臂与底座的连接销轴采用不锈钢材质，避免长期接触切削液出现锈死导致压臂无法转动的问题，偏心凸轮的锁紧面做了滚花处理，锁紧时的摩擦力更大，即使加工过程中存在持续的振动，锁紧状态也不会自行松脱。底座上预留的四个安装孔位置，严格按照通用数控铣床工作台狗孔的标准间距设计，孔位公差控制在±0.01mm，安装时不会出现孔位错位无法装配的问题，压头的橡胶垫采用可更换结构，长期使用出现磨损后只需要撕下旧胶垫粘贴新的即可，不需要更换整个压臂组件，后期维护成本极低。

针对不同厚度工件的装夹需求，压臂的铰接点位置做了优化设计，当工件厚度在5mm到50mm范围内变化时，不需要在压臂下方加装调整垫块，只需要调整偏心凸轮的锁紧角度即可实现可靠压持，压持力的大小可通过拨杆的扳动角度灵活控制，装夹薄铝片、薄木板这类易变形工件时，可适当减小压持力，避免工件被压变形，装夹钢件、厚铝板这类刚性较大的工件时，可将拨杆扳到锁紧极限位置，提供足够的压持力抵抗大切削量下的切削冲击。整套夹具没有多余的突出结构，所有棱角位置都做了R2的倒角处理，安装和调整过程中不会划伤操作人员的手部，也不会刮伤工件的侧边表面，完全符合车间工装的安全设计要求。
