适配HurcoVm1机床的M12规格压紧夹具组

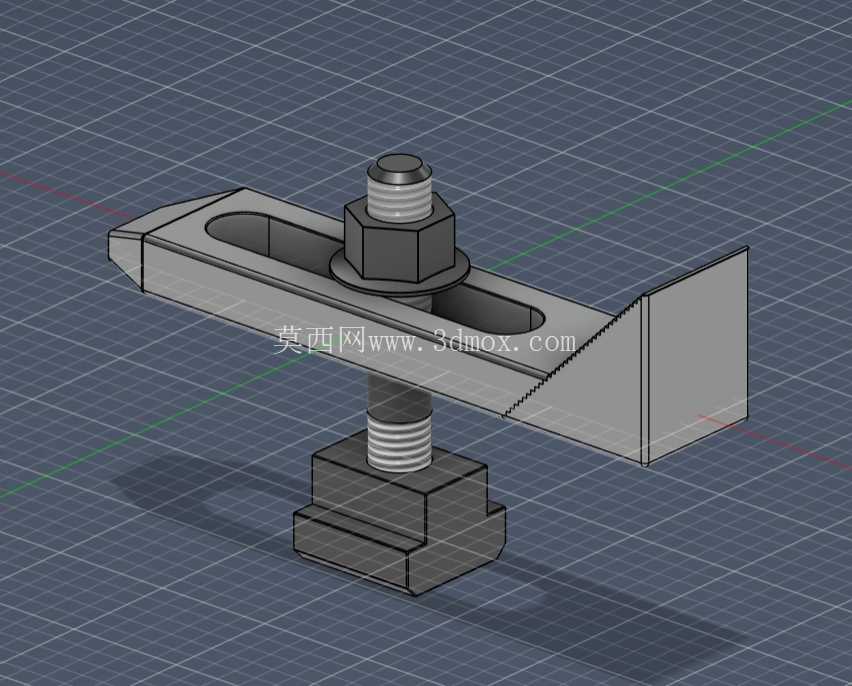

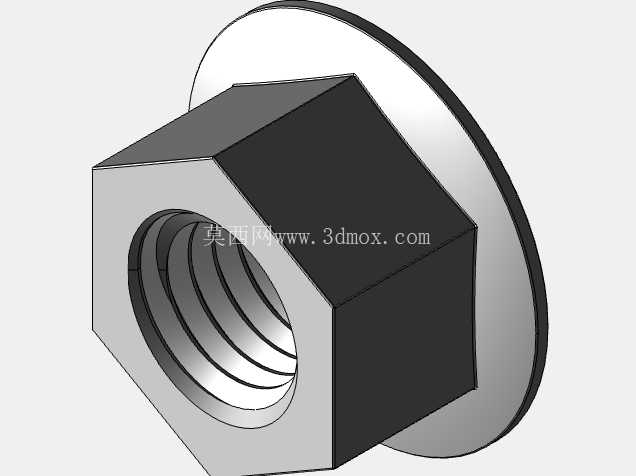

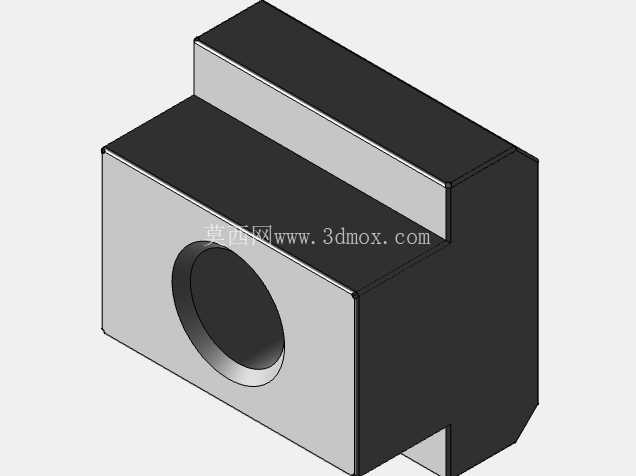

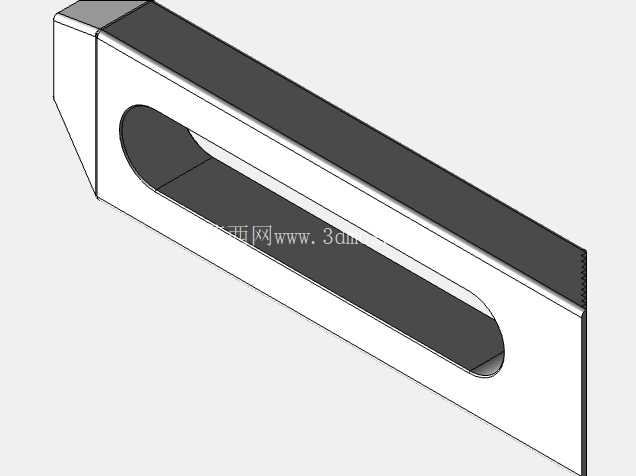

在立式铣床的工件装夹作业场景中，这类M12规格的压紧夹具组是机加工工位上出镜率极高的工装部件，尤其适配Hurco Vm1这类床身规格的立式加工中心，能覆盖绝大多数中小型钢件、铝件的毛坯或半精加工件的装夹需求。整套夹具的结构逻辑完全围绕机床T型槽的装夹边界设计，底部的T型滑块直接匹配Vm1工作台的标准T型槽尺寸，安装时无需额外转接块，直接滑入工作台T型槽即可完成定位基座的固定，滑块的台阶高度经过适配，装入T型槽后上表面与工作台面齐平，不会出现凸起干涉工件放置的问题。中间的压紧压板采用长槽开孔设计，槽宽刚好适配M12螺栓的杆径，允许压板在一定范围内前后调整压紧位置，不需要每次装夹都精准对齐螺栓孔位，对于不同轮廓尺寸的工件，只要在压板的长度覆盖范围内，都可以通过滑动压板调整压紧点，压板的前端做了斜角收边，能够避开工件侧面的小凸台或倒角结构，避免压装时出现点接触导致的工件压伤或者压紧力不足的问题。配套的M12六角螺母与螺栓采用标准粗牙螺纹，螺纹啮合长度足够承受铣削加工时的轴向切削反力，螺栓的有效长度经过匹配，在压板压紧100mm以内高度的工件时，螺纹啮合圈数能达到8圈以上，符合机械装夹的螺纹安全啮合要求，不会出现铣削过程中螺纹滑牙导致的工件飞脱风险。从设计思路来看，这套夹具完全遵循了通用机床工装的快换、适配性强的原则，没有做多余的异形结构，所有部件都采用标准机加工工艺即可生产，T型滑块采用45号钢调质处理，表面硬度达到HB220-250，能够承受反复装夹带来的磨损，长期使用后也不会因为T型槽的摩擦出现尺寸超差导致的装夹松动。压板同样采用45号钢材质，压紧接触面做了平面度处理，平面度公差控制在0.02mm以内，保证压紧时与工件表面的充分接触，避免局部应力集中压伤工件表面，尤其是加工铝件等软质金属时，平整的压紧面能大幅减少装夹压痕的产生。在实际安装使用时，需要先根据工件的装夹位置确定T型滑块的放置点，将滑块滑入T型槽后预穿螺栓，再将压板的长槽穿过螺栓，调整压板位置让前端压在工件的装夹压紧面上，后端可以根据需要搭配不同高度的垫铁支撑，保证压板处于水平状态后再锁紧螺母，这种装夹方式的优势在于，工件的装夹拆卸速度远快于精密平口钳，尤其是针对外形轮廓不规则、超出平口钳夹持范围的异形工件，这类组合式压紧夹具的适配性更强。整套夹具的安装边界完全控制在Hurco Vm1机床的工作台行程范围内，不会因为夹具本身的尺寸过大导致机床行程浪费，T型滑块的宽度与Vm1工作台T型槽的间隙控制在0.1-0.2mm之间，既保证滑块能够顺畅滑动，又不会出现过大的间隙导致装夹定位偏移。在铣削加工的过程中，这套夹具能够承受的侧向切削力完全覆盖常规立铣刀、面铣刀的加工参数范围，不管是进行大切深的粗加工，还是小进给的精加工，只要锁紧力矩达到M12螺栓的标准锁紧力矩要求，就不会出现夹具移位的问题。另外，这套夹具的所有部件都可以单独更换，长期使用后如果出现螺纹磨损、压板变形等问题，不需要整套更换，只需要替换对应损坏的零件即可，大幅降低了工装的维护成本，对于小批量多品种的机加工车间来说，这类通用压紧夹具组的备库优先级很高，能够覆盖绝大多数常规工件的装夹需求，减少专用工装的设计制作成本，缩短生产准备周期。在实际的三维建模过程中，这套夹具的各个部件都做了参数化关联，比如螺栓长度、压板长度、T型滑块的尺寸都可以根据不同机床的T型槽规格、不同的工件装夹高度进行快速调整，不需要重新绘制每个零件，只需要修改对应参数即可生成适配不同型号机床的夹具组模型，能够大幅提升工装设计的效率。
