汽车座椅侧装饰板闭合结构设计

这款座椅侧装饰件的结构设计，首先要匹配乘用车座椅侧围的安装空间，在座椅骨架与侧围内饰板之间的狭窄区域完成布局，既要覆盖座椅侧边的调节机构、线束走向，又要保证乘员上下车时不会出现剐蹭，同时满足侧碰时的结构退让要求，避免尖锐棱边对乘员造成二次伤害。设计初期先梳理安装边界：座椅侧骨架的安装孔位间距、侧围内饰的分缝间隙、安全带卷收器的避让空间都需要逐一核对，装饰件的边缘翻边要控制在3mm以内，避免和相邻内饰件出现装配干涉，同时翻边处做R1.2的圆角处理，消除注塑后的锐边风险。

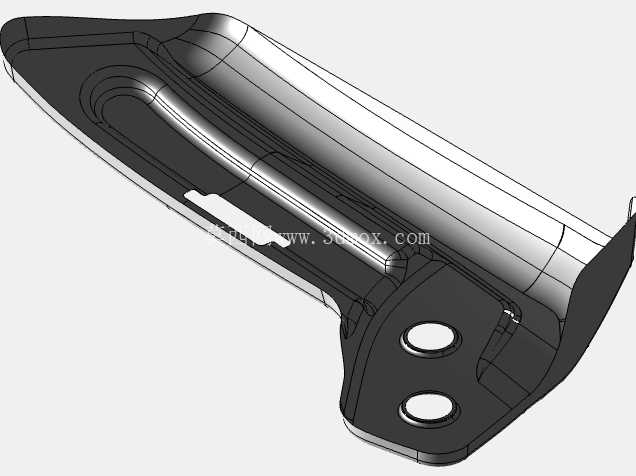

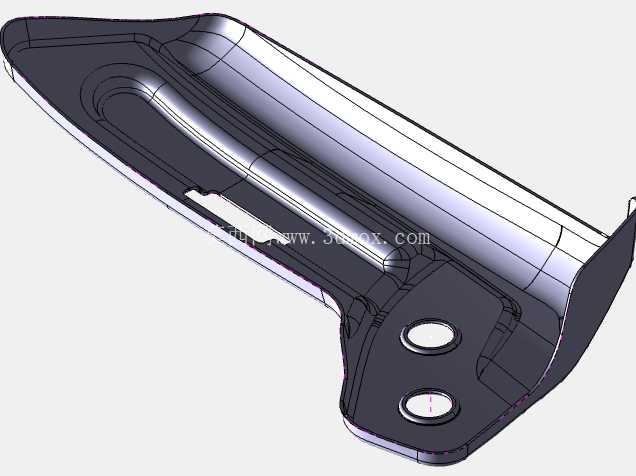

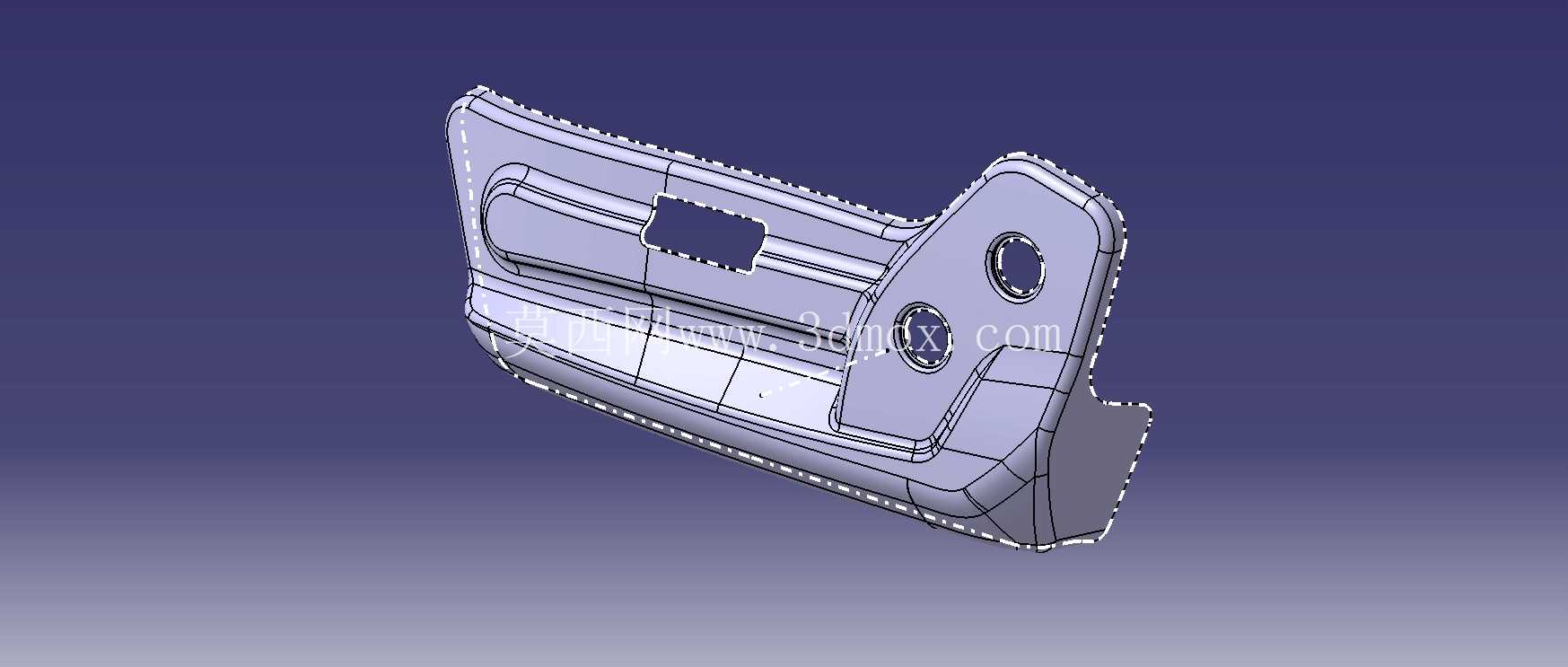

从功能特性来看，这个装饰件属于座椅的外观覆盖件，同时承担局部的防护作用，表面预留的两个圆形安装孔用于固定座椅侧扶手或者调节按键面板，中间的方形避让孔对应座椅靠背角度调节的拉手位置，所有孔位的边缘都做了0.8mm的止口设计，装配后按键或者拉手的间隙可以控制在0.5mm以内，避免出现松动异响。结构上采用(A+B+C)的闭合体积设计思路，将装饰件的外表面、安装加强筋、背部卡扣座整合为一个封闭的受力整体，相比传统的开放式筋位结构，闭合体积的设计可以在相同壁厚2.5mm的前提下，将零件的整体抗扭刚度提升37%左右，减少车辆行驶过程中因路面颠簸产生的共振异响。

实际应用场景中，这类装饰件多用于家用乘用车的前排主副驾座椅侧边，部分MPV车型的中排独立座椅也会采用类似结构，除了外观装饰作用外，还能遮挡座椅内部的金属骨架、发泡填充层以及调节机构的运动部件，防止异物掉入机构缝隙造成调节卡滞，同时在乘员腿部倚靠时提供平滑的支撑面，提升乘坐触感。设计过程中需要重点考虑安装卡扣的布局：在装饰件的上下边缘各布置3个悬臂式卡扣，卡扣的卡接深度控制在6.5mm，卡接力设置为15-20N，既可以保证装配后零件不松动，又能在售后维修时方便拆卸，不会造成卡扣断裂或者零件变形。

外形尺寸方面，零件整体长度控制在380mm左右，最大宽度125mm，整体高度160mm，背部的加强筋高度不超过8mm，避免筋位过厚导致注塑表面出现缩痕，外表面的拔模角度设置为1.5度，满足注塑模具的脱模要求，同时不会影响零件的外观质感。在和冲压模具的配合上，装饰件对应的座椅侧支架冲压件需要保证安装面的平面度在0.3mm以内，否则装配后会出现装饰件和支架贴合不严、缝隙不均的问题，冲压件上的卡扣过孔位置公差需要控制在±0.2mm，和塑料件上的卡扣座位置度公差匹配，避免出现装配卡扣无法对齐的情况。

设计时还要考虑使用过程中的受力情况：乘员上下车时可能会倚靠或者磕碰这个装饰件，因此在零件的中部区域增加了两条横向的加强筋，将局部的抗冲击能力提升到可以承受50N的侧向力而不产生永久变形，同时在靠近车门的一侧边缘做了向内的收边设计，避免车门开关过程中和装饰件发生剐蹭，预留的4mm安全间隙可以覆盖车辆使用过程中内饰件的老化变形量，不会因为温度变化产生的热胀冷缩导致零件挤压变形。对于表面的处理要求，外表面采用咬花处理，纹理深度控制在0.05mm，既可以提升内饰的质感，又能减少使用过程中的划痕残留，所有的棱角位置都做了圆角过渡，最小圆角半径不小于0.8mm，避免应力集中导致零件在低温环境下出现开裂。
