宝石分选皮带输送工作台结构设计

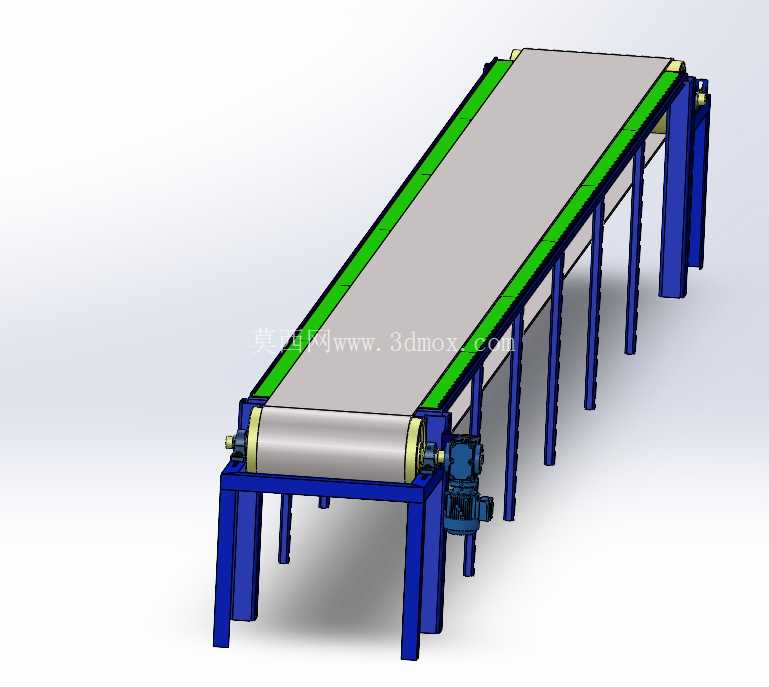

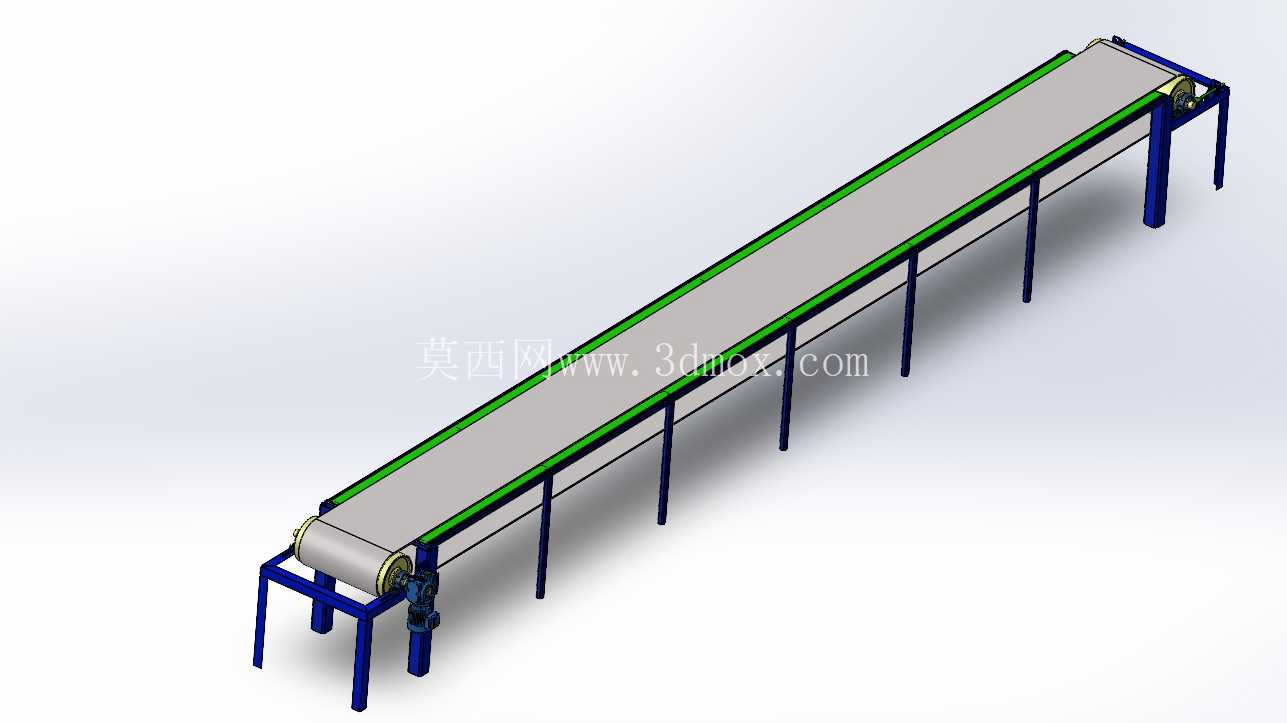

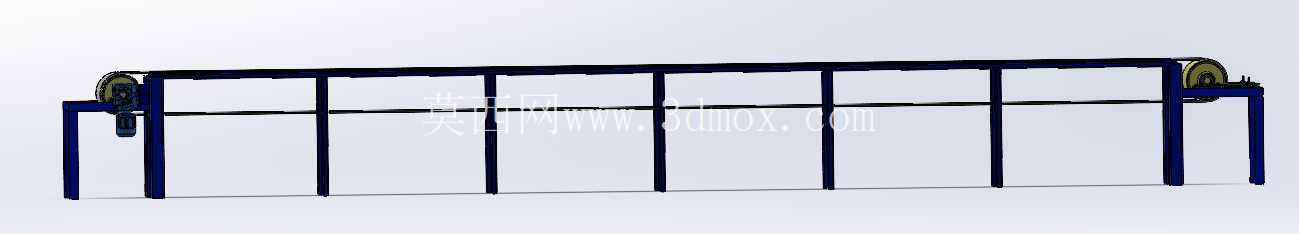

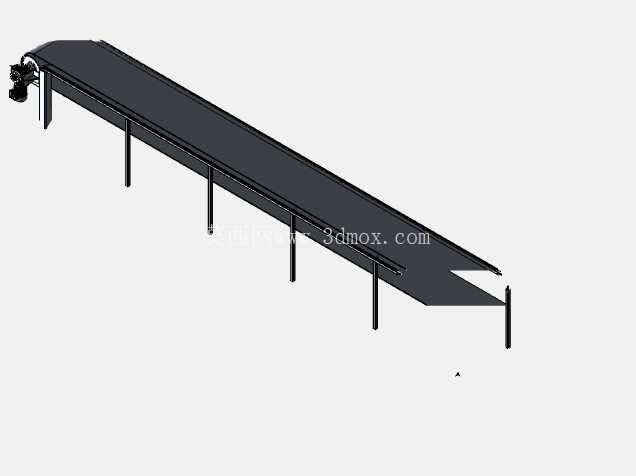

在宝石加工的粗选分选工序里，这类带侧边挡条的皮带输送设备是衔接原矿给料与人工分选工位的核心中转载体，不同于常规矿用输送设备的重载设计，宝石分选场景对输送面的平整度、运行速度的平稳性有更严苛的要求——毕竟待分选的宝石原石颗粒大小不一，若输送面出现凸起凹陷、运行过程有顿挫抖动，很容易让小颗粒原石卡滞或者滚落，直接影响分选工位的作业效率。从结构设计逻辑来看，这套输送台采用了单侧电机搭配减速机直驱主动滚筒的传动方案，主动滚筒设置在设备出料端，能最大化降低皮带打滑的概率，从动端则预留了张紧调节余量，日常维护时只需调整端部的张紧螺栓就能修正皮带跑偏问题，不需要拆解整体机架。机架部分采用方管焊接成型的支腿结构，支腿沿输送方向等距排布，每根支腿底部都预留了地脚安装孔，可直接通过膨胀螺栓固定在车间硬化地面上，也可搭配可调脚杯适配地面不平整的安装场景，支腿之间设置了横向连接杆做结构加强，避免长距离输送时机架出现横向晃动。输送面两侧设置了高出皮带面的绿色挡边，挡边采用耐磨高分子材质，既可以防止宝石原石从输送皮带两侧掉落，也能避免皮带运行过程中与金属机架直接摩擦产生异响和皮带损耗，挡边与机架之间采用螺栓固定，磨损后可单独快速更换，不需要整体拆解输送段。皮带选用的是浅灰色平面PVC输送皮带，表面做了哑光防滑处理，既不会因为过于光滑导致原石在输送过程中滑动，也不会因为表面纹路过深卡嵌细小的宝石碎屑，日常清理时只需用毛刷清扫即可，维护难度很低。驱动端的电机减速机组件采用侧挂式安装，直接固定在主动滚筒端的机架侧板上，不需要额外设置电机安装底座，既压缩了设备整体的横向安装尺寸，也让传动链更短，传动效率更高，同时侧挂的设计也能避免分选过程中掉落的宝石碎屑堆积在电机安装位置，减少设备清洁的工作量。从安装边界来看，这类输送台的整体宽度控制在1米以内，输送长度可根据分选工位的数量灵活调整，常规单工位配套的输送段长度在3米左右，设备整体高度适配人工站立作业的高度，作业面距离地面约85厘米，工人站在输送台两侧即可完成宝石原石的挑拣分选作业，不需要额外垫高或者俯身操作，能有效降低长时间作业的疲劳感。设计过程中特意将机架的支腿做了内收处理，支腿外侧不超出皮带挡边的外轮廓，这样多台设备并排布置时不会出现支腿干涉的问题，也能给工位旁的物料收纳盒预留足够的放置空间。从动滚筒端设置了导料斜板，分选完成的物料可顺着斜板滑入对应的集料容器内，不需要额外设置接料结构。考虑到宝石分选车间可能存在水洗作业的需求，整体机架表面做了喷塑防锈处理，螺栓等标准件全部采用不锈钢材质，避免长期接触水渍出现锈蚀污染宝石原石的问题。皮带的运行速度可通过配套的调速器在0.1m/s到0.5m/s之间调节，可根据待分选原石的粒度大小、分选难度灵活调整输送速度，遇到粒度小、分选难度高的原石时可降低运行速度，给分选工人足够的识别挑拣时间，遇到粒度大、易区分的原石时可提高运行速度提升作业效率。设备的整体结构没有复杂的定制化零部件，大部分组件都采用通用标准件，后期维护更换配件的成本很低，不管是皮带、滚筒还是挡边都可以快速采购替换，不需要专门定制加工，能有效降低设备全生命周期的使用成本。在实际投产使用时，这类输送台通常布置在原矿破碎筛分设备的出料口下方，筛分后的宝石原石均匀给到输送台的进料端，随着皮带匀速输送到分选工位，工人将品质达标的宝石原石挑出放到侧边的集料盒内，废石则随着皮带输送到末端排入废石集料斗，整个流程连续顺畅，不需要人工反复搬运物料，能大幅降低分选工序的人工劳动强度，提升整个宝石粗选工序的作业连续性。
