瓶体成型冲压模具整体结构设计

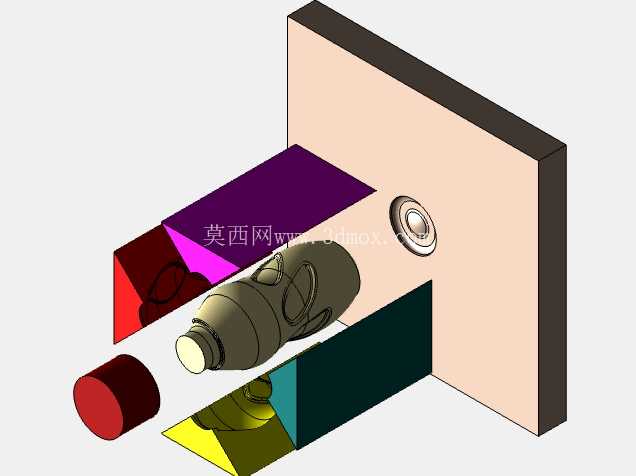

这套瓶体成型冲压模具的结构设计，核心围绕薄壁异形瓶体的冷冲压成型需求搭建，在日用包装、车用流体容器配套的冲压生产场景中，这类模具需要兼顾成型精度与量产稳定性，避免瓶体侧壁出现拉裂、起皱、壁厚不均等常见冲压缺陷。从结构拆分来看，整套模具采用正装式模架布局，模座提供足够的安装刚性，上模部分集成了成型凸模、压料组件与定位结构，下模对应设置凹模镶块、顶出机构与侧向定位挡块，合模过程中压料板先接触坯料完成预压紧，避免料片在成型过程中出现窜动偏移，凸模下行时逐步将料片压入凹模型腔，完成瓶体的整体轮廓成型。

在实际生产场景中，这类模具适配常规开式单点压力机的安装接口，模座的安装槽、压板台尺寸符合通用压力机的T型槽间距标准，不需要额外改装设备即可完成上机安装。模具的合模行程设计匹配瓶体的拉伸深度，预留足够的开模取件空间，顶出机构的顶出行程能够将成型完成的瓶体完全顶出凹模型腔，配合自动化生产线的取件机械手可实现连续自动化生产，单工位生产节拍可适配每分钟12-18次的量产需求。

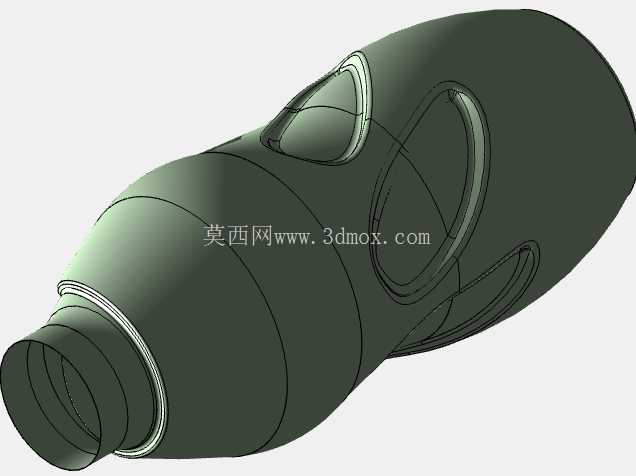

设计思路上，针对瓶体的异形曲面轮廓，凹模与凸模的成型面采用整体数控加工后抛光的工艺方案，成型面的圆角过渡处做了渐变圆角处理，在料片流动阻力较大的瓶肩位置适当放大圆角半径，减少料片流动时的应力集中，降低拉裂风险；同时在压料板上对应料片流动较快的区域设置了阻料埂，调控不同位置的料片流动速度，保证成型后瓶体各位置的壁厚差控制在允许范围内。侧向的定位结构采用可调式定位块设计，可根据坯料的裁切公差做微调，适配不同批次料片的尺寸偏差，减少因坯料定位偏差导致的成型废品。

从安装边界来看，整套模具的闭合高度、开模高度均适配常用吨位压力机的参数范围，模座的外形尺寸预留了压板固定的操作空间，模具的导柱导套采用可拆卸式结构，长期生产出现磨损后可快速更换，不需要整体报废模架。模具的成型镶块采用分块式设计，瓶体局部易磨损的成型位置单独制作镶件，出现磨损或拉伤后可单独更换镶件，大幅降低模具的维护成本与停机维护时间。

在功能特性上，这套模具除了完成瓶体的主体轮廓成型，还在模架上集成了瓶口预成型、底部定位凸台的成型结构，一次合模即可完成瓶体所有特征的冲压成型，不需要后续二次整形工序，减少了工序周转带来的定位误差与生产能耗。模具的顶出机构采用弹性顶料结构，顶出力均匀分布在瓶体底部的整个接触面上，避免顶出过程中瓶体出现变形、顶白等缺陷，保证成型后瓶体的轮廓度符合后续装配、吹塑或焊接工序的配合要求。针对量产过程中的废料排出问题，模具在对应位置设置了废料滑落通道，冲孔或修边产生的废料可沿通道直接滑入设备下方的废料收集槽，不需要人工清理废料，提升生产操作的安全性。

实际投产验证中，这套模具的成型工艺参数适配常规冷轧钢板、铝合金薄板等常用冲压材料，通过调整压料板的弹簧预紧力、凸模下行速度，可适配不同厚度、不同材质的坯料成型需求，不需要对模具主体结构做大幅修改。模具的导向结构采用高精度导柱导套配合，合模过程中的导向精度可保证凸凹模的间隙均匀分布在整个成型轮廓上，避免因间隙不均导致的瓶体侧壁毛刺、拉伤问题，成型后的零件轮廓精度可满足后续自动化装配的公差要求，不需要额外的人工修整工序。
